Замена лямпаў (Chevrolet Trailblazer 1)

Папярэджанне: лямпы могуць заставацца гарачымі на працягу 20 хвілін пасля выключэння. Перад уздзеяннем пераканайцеся ў тым, што лямпа адключана, а таксама ў тым, што яна астыла.

Лямпы супрацьтуманных фар

1. Павярніце гняздо лямпы супраць гадзіннікавай стрэлкі і адлучыце яго ад кажуха. Выміце лямпу з патрона і вырабіце замену.

2. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Лямпы паказальнікаў паваротаў, паркавальных і габарытных ліхтароў

3. Зніміце кажух фары, як апісана ў падраздзеле 16.

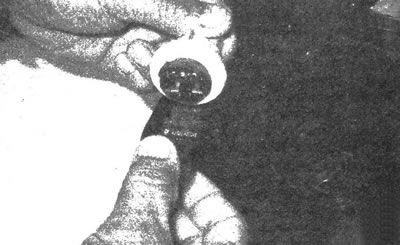

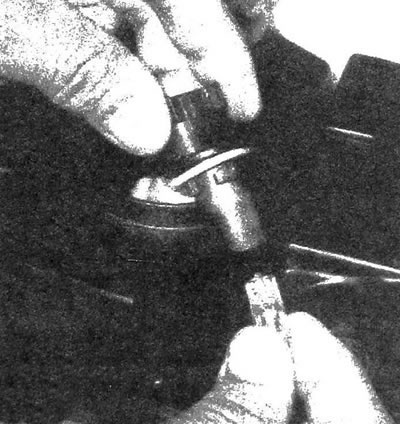

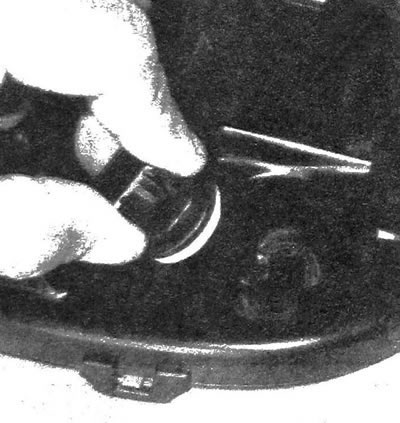

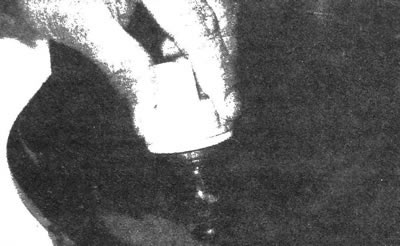

4. Усе дампы замяняюцца па аналагічнай методыцы. Выкруціце патрон і выцягніце лямпу ў перпендыкулярным кірунку (гл. ілюстрацыі).











5. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Лямпы габарытных агнёў (GMC і Oldsmobile)

6. Уцісніце які фіксуе выступ, павярніце гняздо супраць гадзіннікавай стрэлкі і выміце яго з кажуха фары (GMC) або з кажуха габарытнага ліхтара (Oldsmobile). Выміце лямпу з гнязда.

7. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Лямпы задніх ліхтароў/ стоп-сігналаў/задніх паказальнікаў павароту/ сігналаў задняга ходу

Сігналы задняга ходу на ўсіх аўтамабілях, акрамя GMC

8. Усе лямпы (акрамя лямпаў сігналаў задняга ходу на GMC) размешчаны ў адзіным кажусе.

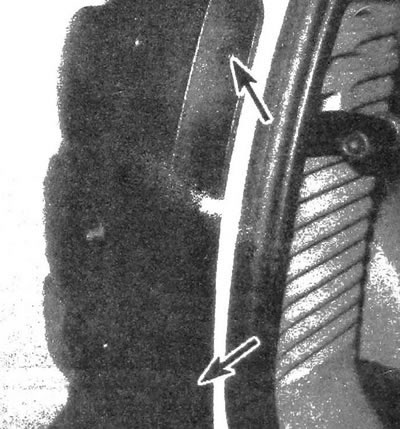

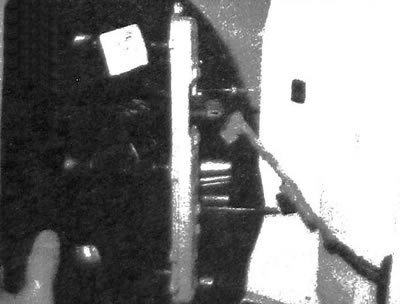

9. Выкруціце шрубы і зніміце кажух блок-фары (гл. ілюстрацыю).

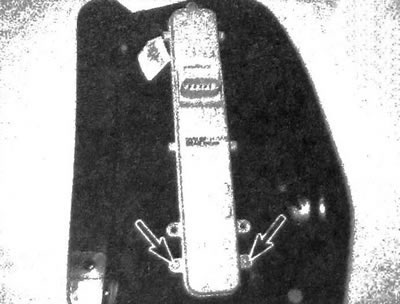

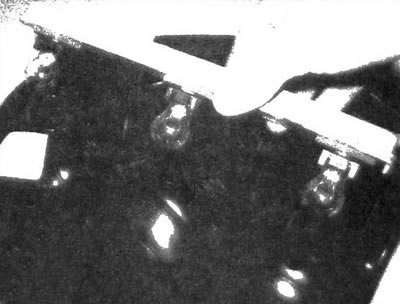

10. Выкруціце шрубы, адлучыце выступы і зніміце гнёзды (гл. ілюстрацыі).







11. Выцягніце лямпу з гнязда ў перпендыкулярным напрамку і здзейсніце замену.

12. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Сігналы задняга ходу на аўтамабілях GMC

13. Уцісніце фіксуючы выступ, павярніце гняздо супраць гадзіннікавай стрэлкі і выміце яго з кажуха фары. Выміце лямпу з гнязда.

14. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Верхні стоп-сігнал

15. Адкіньце заднюю дзверы і зніміце два фіксуючых штыфта, размешчаныя ззаду ашалёўкі столі, каб адкрыць доступ да электрычнага раздыма. Адлучыце раз'ём і зніміце яго ўшчыльняльную шайбу.

16. Зачыніце адкідныя дзверы і адчыніце іх акно.

Папярэджанне: не адкрывайце акно адчыненых задніх адкідных дзвярэй.

17. Выкруціце шрубы і зніміце стоп-сігнал з аўтамабіля.

18. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Лямпа падсветкі нумарнога знака

19. Выкруціце шрубы і зніміце лінзу з задняй дзверы. Выміце лямпу з гнязда і вырабіце яе замену.

20. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Элементы падсвятлення прыборнага шчытка

21. Каб атрымаць доступ да элементаў падсвятлення, варта зняць прыборны шчыток (гл. падраздзел 11). Пасля гэтага можна зняць і замяніць лямпы, размешчаныя са зваротнага боку шчытка. Папярэдне неабходна зняць крышку. Лямпы ўжываюцца толькі ў індыкатарах паказальнікаў павароту, індыкатары ўключэння далёкага святла і ў індыкатары сістэмы круіз-кантроль. Усе астатнія элементы падсвятлення з'яўляюцца святлодыёдамі (LED). Пры перагаранні святлодыёдаў прыборны шчыток падлягае замене.



22. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Лямпа асвятлення маторнага адсека

23. Адкрыйце капот і адлучыце раз'ём лямпы.

24. Адлучыце ніжні выступ, выцягніце лямпу і выміце яе з маторнага адсека.

25. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Лямпы прылад унутранага асвятлення

Лямпы агульнага і індывідуальнага асвятлення, усталяваныя ў верхняй кансолі

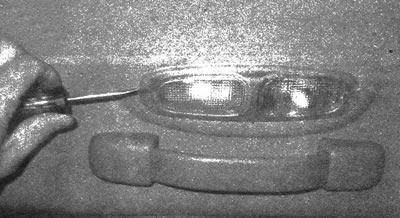

26. Сцягніце краю лінзы, каб адкрыць доступ да фіксавальнага выступу, размешчанага ззаду лямпы. Скарыстаўшыся невялікай адвёрткай, адлучыце выступ (гл. ілюстрацыю), затым апусціце і адцягніце лінзу назад, каб адкрыць доступ да пярэдняга фіксавальнага выступу.

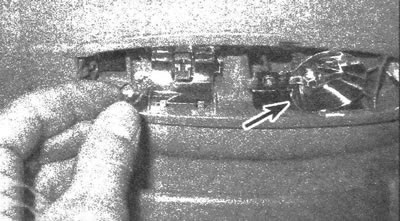

27. Каб замяніць лямпу індывідуальнага асвятлення, зніміце яе разам з адбівальнікам, затым адлучыце лямпу (гл. ілюстрацыю).





28. Каб замяніць лямпу агульнага асвятлення, выцягніце яе з гнязда.

29. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Сэрвіснае падсвятленне панэлі прыбораў

30. Зніміце левую панэль ізаляцыі (гл. частку 11).

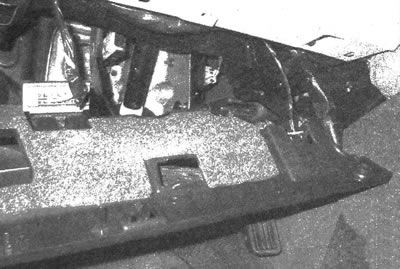

31. Выцягніце лямпу сэрвіснага падсвятлення і здзейсніце замену, затым усталюеце панэль ізаляцыі (гл. ілюстрацыю).

Асвятленне ў пальчаткавай скрыні

32. Адкрыйце пальчаткавую скрыню, адлучыце зашчапку і цалкам апусціце скрыню.

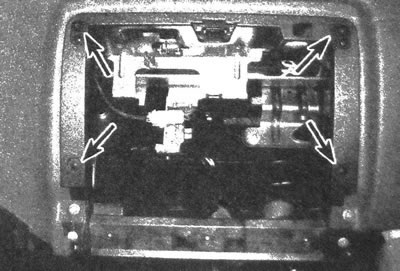

33. Выкруціце шрубы абліцоўвання і зніміце яе з панэлі прыбораў (гл. ілюстрацыю). затым адлучыце раздым элемента падсвятлення пальчаткавай скрыні.



34. Сцісніце выступы, якімі мацуецца гняздо лямпы, затым выміце гняздо і зніміце лямпу.

35. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.

Падсветка касметычнага люстэрка

36. Адкрыйце вечка касметычнага люстэрка, акуратна падчапіце і зніміце лінзы. Выміце лямпу з гнязда.

37. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця.
