12.14. Для извлечения любого разъема электропроводки нажмите на два усика спереди и сзади каждого разъема и поднимите разъем вверх
15. Снимите регулятор давления топлива и крышку измерителя подачи топлива.
Примечание. Не удаляйте прокладку регулятора давления топлива и крышки измерителя подачи топлива; оставьте ее на месте для защиты литых деталей от повреждений при снятии форсунок.
16. Используйте отвертку и опору (см. иллюстрацию) для извлечения форсунки.

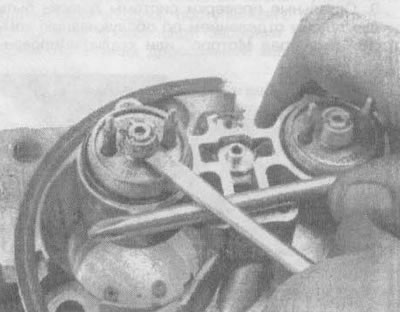

12.16. Для извлечения форсунки вставьте кончик плоской отвертки под язычок хомутика наверху форсунки и, используя другую отвертку как опору, осторожно извлеките форсунку
17. Снимите верхнее (большее) и нижнее (меньшее) уплотнительные кольца и фильтр с форсунки.
18. Удалите стальную шайбу сверху форсунки.
19. Осмотрите топливный фильтр форсунки на наличие грязи и отложений. Проверьте также, нет ли грязи в топливной магистрали и топливном баке.
20. Убедитесь, что форсунки заменены идентичными. Форсунки других моделей могут подойти к блоку TBI модели 220, но они могут быть откалиброваны на другую производительность.
21. Натяните новый фильтр на форсунку (см. иллюстрацию).

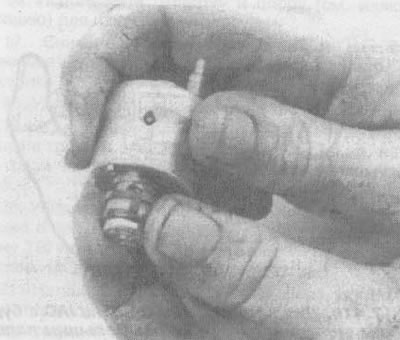

12.21. Натяните новый фильтр на форсунку
22. Смажьте новое нижнее уплотнительное кольцо трансмиссионной гидравлической жидкостью, затем разместите его на выточке в нижней части форсунки в корпусе измерителя топлива (см. иллюстрацию).

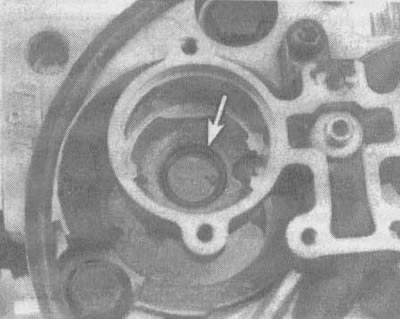

12.22. Смажьте нижнее уплотнительное кольцо трансмиссионной гидравлической жидкостью, затем разместите его на выточке в нижней части форсунки
23. Установите стальную заднюю шайбу (см. иллюстрацию).

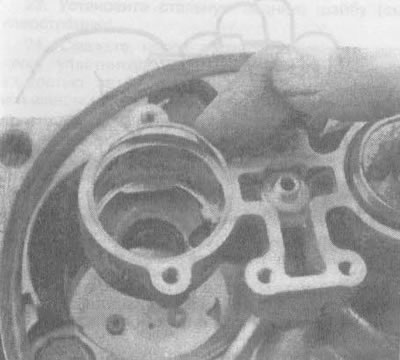

12.23. Разместите стальную заднюю шайбу на выточке вблизи верха форсунки
24. Смажьте новое верхнее (большего размера) уплотнительное кольцо трансмиссионной жидкостью, затем установите его наверху стальной шайбы (см. иллюстрацию).

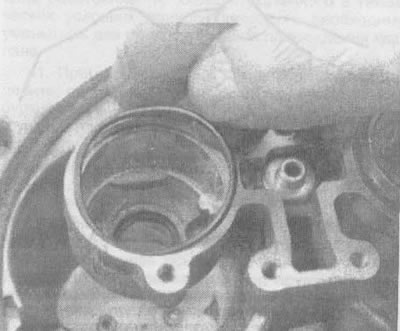

12.24. Смажьте верхнее уплотнительное кольцо трансмиссионной жидкостью, затем установите его наверху стальной шайбы
Примечание. Шайбу и большое уплотнительное кольцо следует устанавливать перед форсункой. Если так не сделать, неправильная посадка большого уплотнительного кольца может вызвать утечку топлива.
Примечание. Электрические контакты должны быть параллельны оси дроссельной заслонки.

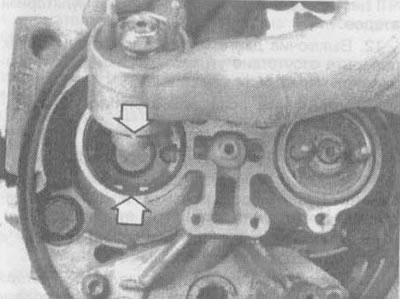

12.25. Убедитесь в том, что выступ совмещен с выемкой в нижней части полости форсунки
26. Установите крышку измерителя подачи топлива и прокладку.
27. Подсоедините провод к аккумуляторной батарее.
28. Заглушив двигатель и оставив зажигание включенным, проверьте, нет ли утечек топлива.
29. Подсоедините электрические разъемы к форсункам.
30. Установите на прежнее место воздушный фильтр, переходник и прокладки.
