Vizsgálat
Megjegyzés: A leírt járművek féklámpa-érzékelője nem állítható. Ha nem az alábbiak szerint működik, cserélje ki.
1. Érzékelő (lásd az illusztrációt) a fékpedál oldalán található, és ugyanazzal a bilinccsel van rögzítve, mint a vákuumerősítő rúd. Az érzékelőt úgy tervezték, hogy a fékpedál lenyomásakor lezárja a hátul található féklámpa áramkört. Az érzékelőhöz való hozzáféréshez el kell távolítania a műszerfal alatt balra található panelt, valamint a fűtés/légkondicionáló csatornát.

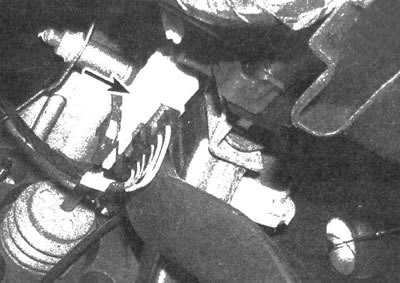

14.1. Az érzékelő a fékpedál karjának oldalán található
2. Ha az érzékelő nem működik, először ellenőrizze a megfelelő biztosítékot (lásd a 12. fejezetet).
3. Ha a biztosíték rendben van, ellenőrizze, hogy van-e feszültség az érzékelő tápvezetékén (A helyes vezetékszín meghatározásához tekintse meg a kézikönyv végén található kapcsolási rajzokat). Ha a feszültség megléte nem igazolódik, cserélje ki az érzékelőt a biztosítékdobozhoz csatlakoztató vezetéket.
4. Ha a feszültség megléte megerősítést nyer, nyomja meg a fékpedált, és ellenőrizze, hogy van-e feszültség a kimeneti vezeték érintkezőjén (lásd még egyszer a kapcsolási rajzokat). Ha nincs feszültség, cserélje ki az érzékelőt.
5. Ha feszültség van a kimeneti vezetéken, ellenőrizze a hátsó lámpaházban található féklámpa vezetékek áramellátását (lenyomott fékpedállal). Ha nincs feszültség, állítsa helyre az áramkört az érzékelő és a féklámpák közötti területen.
6. Ha van feszültség, vizsgálja meg a földhurkot. Egy jó földelési ponthoz csatlakoztatott áthidaló vezeték segítségével csatlakoztassa a hátsó lámpa csatlakozójának testtermináljához. Ha a féklámpa kigyullad, állítsa vissza a földhurkot (vizsgálja meg a hátsó lámpaházból kijövő földelővezetéket).
7. Bár a féklámpa izzói kiéghetnek, annak a valószínűsége, hogy minden izzó kiég, rendkívül alacsony.
Csere
8. Szükség esetén távolítsa el a műszerfal alatt balra található panelt, valamint a fűtési/légkondicionáló rendszer légcsatornáját.
9. Válassza le az elektromos csatlakozót az érzékelőről.
10. Távolítsa el a bilincset, amely az érzékelőt és a vákuumerősítő rudat a fékpedálkaron található csaphoz rögzíti (lásd a 9.9 ábrát) és húzza le a féklámpa érzékelőt a csapról.
11. Az érzékelő felszerelése az eltávolítással fordított sorrendben történik. Győződjön meg arról, hogy a bilincs megfelelően van felszerelve.
