Figyelmeztetés: A korongok kopása során keletkező por egészségre káros. Ne fújja le sűrített levegővel, és ne lélegezze be a port. A fékrendszer szervizelésekor védőmaszk vagy légzőkészülék viselése ajánlott. Ne használjon benzint vagy oldószereket a tisztításhoz. Kizárólag a fékrendszer alkatrészeinek tisztítására szolgáló speciális terméket használjon.
1. Lazítsa meg a hátsó kerékanyákat, emelje fel a jármű hátulját, és szerelje fel a támasztékokat. Engedje ki a rögzítőféket. Helyezzen ékeket az első kerekek alá, hogy megakadályozza a jármű elgurulását, majd vegye le a hátsó kerekeket.
2. Távolítsa el a féknyerget (lásd a 4. alszakaszt), konzol és féktárcsa (lásd az 5. alszakaszt). Oldja ki a rögzítőfék mechanizmus szabályozóját a 12. alszakasz, hogy megbizonyosodjon arról, hogy a kábelek lazák.
3. Tisztítsa meg a fékszerelvényt speciális szerrel. Húzza lefelé a cipőt, amíg ki nem oldódik a rögzítőből (lásd az ábrát), majd húzza fel és válassza le a meghajtómechanizmusról.

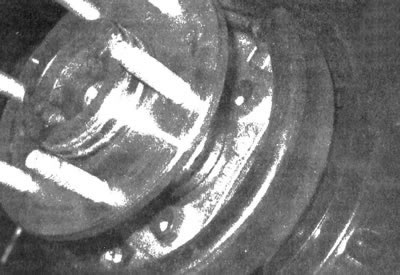

13.3. Húzza lefelé a cipőt, amíg ki nem oldódik a rögzítőből
4. Emelje fel a fékpofa egyik végét a tengely pereme fölé, majd csúsztassa át a peremén, és vegye le a fékpofát (lásd az ábrát).

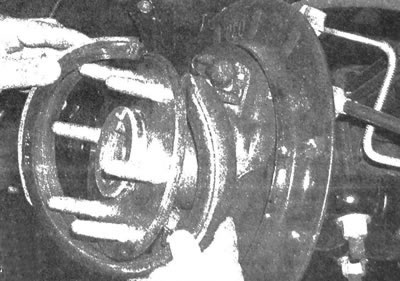

13.4. Emelje fel a rögzítőfék-pofa végét a tengely pereme fölé, majd csúsztassa rá a pofát
5. Új fékbetét beszerelése előtt fordítsa befelé az állítócsavar fogazott kerekét, majd győződjön meg arról, hogy az állítócsavar és a kúp hornyai párhuzamosak a fékpajzsgal.
6. A cipő felszereléséhez fordított sorrendben végezze el a leszerelési eljárást. Helyezze a cipőt a bilincs alá, majd győződjön meg arról, hogy a végei megfelelően illeszkednek az állítócsavar és a kúp hornyaiba (lásd az ábrát).

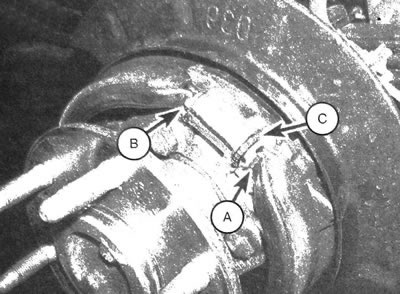

13.6. Győződjön meg arról, hogy a cipő végei az állítócsavar (A) és a kúp (B) kivágásába illeszkednek; az állítócsavar fogaskerekének jelölése (C)
7. Új fékbetét felszerelésekor az állítócsavart úgy kell elforgatni, hogy a betét a tárcsa belsejében lévő fékezőfelülettel érintkezzen. Ezután vegye le a tárcsát, és forgassa hátra az állítócsavart úgy, hogy a betét bélése forgás közben ne érintkezzen a beszerelt tárcsával. A fékbetét felülete és a tárcsa belső fékfelülete közötti résnek 0,7 mm-nek kell lennie.
8. A beszerelést a leszerelés fordított sorrendjében végezzük. Húzza meg a tartókonzol és a féknyereg csavarjait a megadott nyomatékokkal. Húzza meg a kerékanyákat a megadott nyomatékértékkel az 1. fejezet specifikációi.
(A cikk a weboldal adatain alapul ChevyMan)
