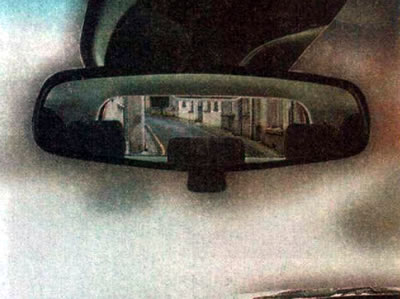

Унутрашњи ретровизор има два фиксна положаја; "дан" и "ноћ". Унутрашњи ретровизор треба подесити тако да доња ивица задњег стакла буде видљива на дну ретровизора.

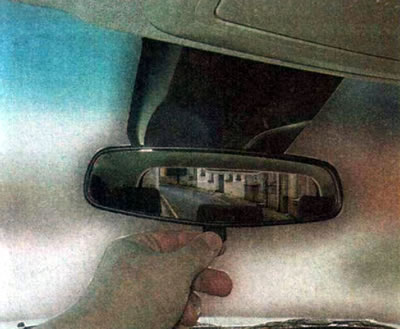

Ако постоји ризик да вас заслепе фарови аутомобила који долази отпозади, требало би да померите ретровизор у положај "ноћ", за шта је потребно да померите ручицу на дну ретровизора према себи.
Упозорење. У положају "ноћ", сектор гледања у огледалу је смањен.

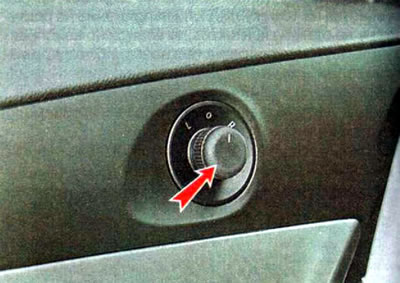

Положај спољашњих ретровизора се подешава помоћу контролне јединице електричног ретровизора која се налази на облози возачевих врата. Да бисте подесили ретровизоре, померите прекидач у положај који одговара десном или левом ретровизору. Затим, подешавамо огледало у хоризонталном и вертикалном смеру и враћамо прекидач у средњи положај.

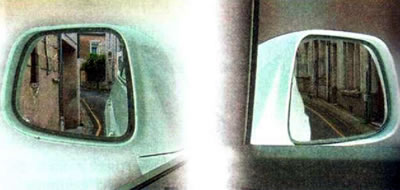

Када су бочни ретровизори правилно подешени, ивица бочне стране аутомобила треба да буде видљива у њима.
У зависности од конфигурације, аутомобил може бити опремљен електричним погоном за склапање ретровизора. У овом случају, да бисте преклопили спољне ретровизоре, морате притиснути прекидач који се налази на контролној јединици електричних ретровизора.

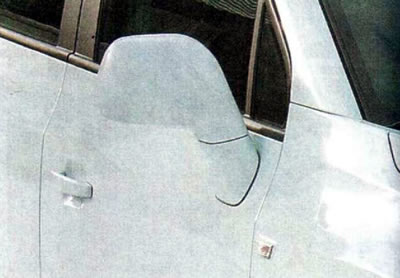

На возилима која нису опремљена електричним склопивим ретровизорима, носач ретровизора има ротирајући дизајн и може се ручно склопити по потреби.
Упозорење. Не покушавајте ручно да склапате ретровизоре помоћу електричног погона за склапање, то ће довести до њиховог ломљења.

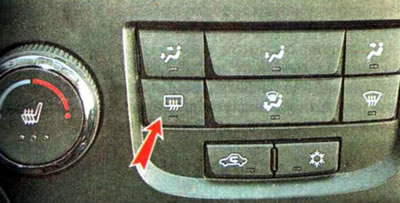

Спољашњи ретровизори имају функцију грејања за брзо одмрзавање и одмагљивање. Грејање ретровизора се укључује само када мотор ради, заједно са грејањем задњег стакла.
Дијагностика кварова електричног грејања и електричног погона ретровизора
Након 5-10 минута укључивања грејања задњег стакла, ставите руку на површину елемента огледала. Ако грејање ради исправно, осетићете топлоту. У супротном случају, грејање не ради и потребно је открити узрок квара.
1. Припремамо аутомобил за одржавање и поправку.
2. Проверите осигурач у колу Ef60 (7,5 A) у кутији са осигурачима и релејима која се налази у моторном простору. Замењујемо прегорели осигурач.
3. Укључите електрично грејање ретровизора и проверите његов рад. Ако осигурач поново прегори, дошло је до кратког споја у електричним инсталацијама, који се мора отклонити према шеми описаној у поглављу "Електрична опрема".
Ако електрично коло исправно ради и постоји напон, али електрично грејање и даље не ради, највероватније је грејни елемент (огледало) неисправан и потребно га је заменити.
4. Померите прекидач за подешавање ретровизора у положај који одговара десном или левом ретровизору и подесите их у хоризонталном и вертикалном смеру. Ако не можете подесити огледало у барем једном правцу, потребно је да откријете узрок квара.
Ако подешавање не ради на оба ретровизора, проверите осигурач кола Ef55 (7,5 A) у кутији са осигурачима и релејима која се налази у моторном простору. Замењујемо прегорели осигурач.
5. Проверите рад електричног погона; ако осигурач поново прегори, онда постоји кратак спој у електричним инсталацијама, који се мора отклонити према шеми описаној у поглављу "Електрична опрема".
Ако електрично коло исправно ради и напон се напаја, али електрични погон не ради у барем једном од положаја, највероватније је управљачка јединица погона електричног огледала неисправна и потребно је да је замени.
Замена склопа ретровизора
Потреба за обављањем радова мора се утврдити приликом прегледа техничког стања каросерије током свакодневног одржавања.
1. Припремамо аутомобил за одржавање и поправку.

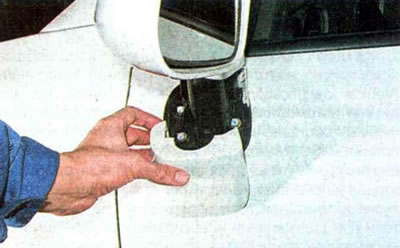

2. Пажљиво подигните декоративни поклопац огледала и, савладавајући отпор пластичних држача, одвојите га од носача огледала.

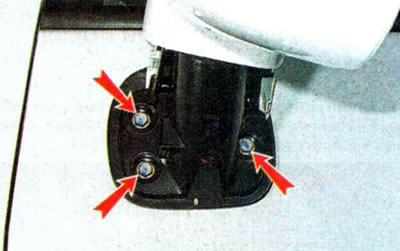

3. Користећи кључ са насадком од 10 мм, одврните три вијка за причвршћивање ретровизора.

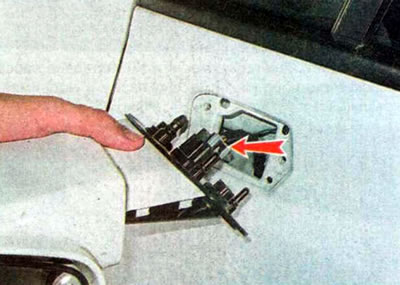

4. Одвојите ретровизор од врата, померите га мало у страну и одспојите конектор кабла.
5. Инсталирајте огледало обрнутим редоследом.
