Редни шестоструки мотор — Спецификације (Chevrolet Trailblazer 1)

Опште информације

Радна запремина - 4,2 л

Пречник цилиндра и ход клипа - 92,964 x 102,108 мм

Степен компресије - 10:1

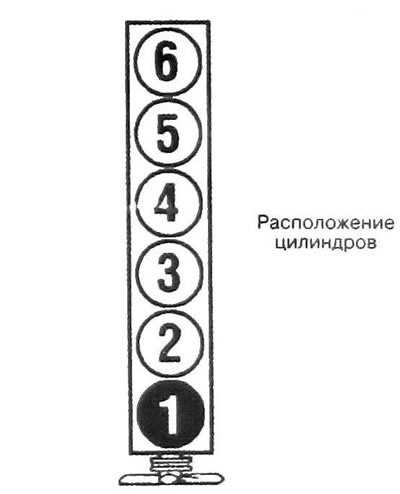

Бројеви цилиндара - 1-2-3-4-5-6

Редослед паљења цилиндара је 1-5-3-6-2-4

Брегаста осовина

Пречник врата

• Издувна брегаста осовина, цев бр. 1 — 29,957 - 25,982 мм
• Клинови брегасте осовине издувних гасова 2-7, као и сви клинови брегасте осовине усисних гасова — 26,954 - 26,980 мм

Аксијални зазор

• Усисна брегаста осовина - 0,0508 - 0,2007 мм
• Издувна брегаста осовина - 0,0432 - 0,2134 мм

Подизање брегасте камере

• Усисна брегаста осовина - 6.960 - 7.061 мм
• Издувна брегаста осовина - 7,188 - 7,290 мм

Глава цилиндра

Дозвољено одступање од равни је 0,05 мм на сваких 100 мм површине

Издувни колектор

Граница савијања површине за спајање је 0,076 мм

Обртни моменти за навојне спојеве - Nm

Вијци поклопца брегасте осовине - 12

Вијак ланчаника брегасте осовине

Усисни вентили

• Фаза 1 - 20
• Фаза 2 - Окрените се још 100°

Издувни вентили (погонски уређај)

• Фаза 1 - 24
• Фаза 2 - Затегните 135°

Вијци главе цилиндра (редослед затезања приказан је на илустрације 9.13)

• Фаза 1 Затегните вијке са дугом главом (1 - 14) приказаним редоследом до момента притезања - 30
• Корак 2 - Затегните исте вијке истим редоследом за 155°
• Фаза 3 Затегните вијак #15 на 7 Nm и окрените га додатно за 120°
• Фаза 4 Затегните завртње бр. 16 и 17 обртним моментом од 7 Nm и додатно окрените за угао од 60°

Чепови за сервисне отворе главе цилиндра - 5

Вијак ременице радилице

• Фаза 1 - 149
• Фаза 2 - Затегните за 180° (пола окрета)

Погонски ланац

• Вијак затезача - 26
• Вијак водилице затезача - 10
• Вијци затезача - 24
• Вијци горње вођице ланца - 10
• Вијци усисног колектора - 10
• Вијци издувног колектора - 24

Вијци за причвршћивање погонског диска на радилицу

• Фаза 1 - 24
• Фаза 2 - Окрените се још 50°

Вијци предњег поклопца мотора - 10

Вијци кућишта задњег уљног заптивача радилице - 10

Вијци за монтажу палете

• Страна - 24
• Крај - 10

Вијци поклопца картера за уље - 10

Чеп бајпас вентила пумпе за уље - 14

Навртке носача мотора (горње и доње) - 71

Вијци за причвршћивање носача мотора на раму - 10

Вијци поклопца вентила - 10
