Obsah: Odstránenie ↧ Inštalácia ↧
Odstránenie
Poznámka: komponenty palivovej lišty sú označené identifikačnými číslami. Pri výmene dielov rozdeľovača nainštalujte diely s rovnakým číslom.
1. Odstráňte výstupné potrubie vzduchového filtra.
2. Uvoľnite tlak v palivovom systéme.

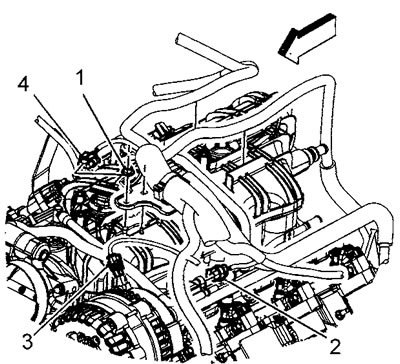

3. Odskrutkujte maticu (1), ktorá zaisťuje držiak káblového zväzku motora. Uťahovací moment 5 Nm.
4. Odpojte konektor (2) odvzdušňovacieho ventilu nádoby na palivové výpary.
5. Odpojte konektor generátora (3).
6. Odpojte konektor (4) snímača absolútneho tlaku vzduchu v sacom potrubí.

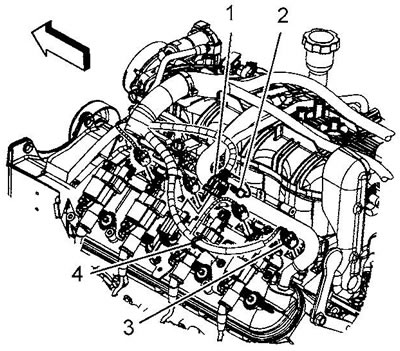

7. Odstráňte držiak (2) konektora káblového zväzku (vľavo).
8. Odpojte konektor káblového zväzku cievky zapaľovania (1) (vľavo).
9. Odpojte konektory (3) vstrekovačov paliva (vľavo):
- a) Označte konektory číslami vstrekovačov.
- b) Nainštalujte držiak konektora (2) na konektor jedným kliknutím.
- c) Stlačte uzamykacie tlačidlo konektora.
- d) Odpojte konektor vstrekovača paliva.
10. Odstráňte držiak (2) konektora káblového zväzku (vpravo).

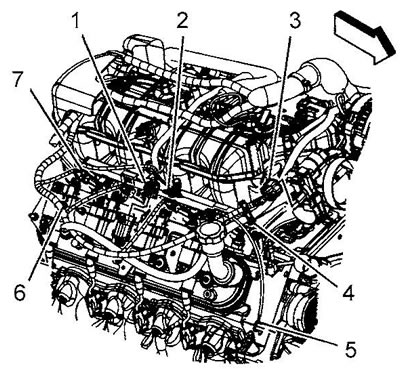

11. Odpojte konektor (1) káblového zväzku cievky zapaľovania (vpravo).
12. Odpojte konektor ovládania škrtiacej klapky (3).
13. Odpojte konektory (7) vstrekovačov paliva (vpravo):
- a) Označte konektory číslami vstrekovačov.
- b) Nainštalujte držiak konektora (2) na konektor jedným kliknutím.
- c) Stlačte uzamykacie tlačidlo konektora.
- d) Odpojte konektor vstrekovača paliva.
14. Odstráňte sponu (4) podporujúcu zväzok vodičov motora z kábla alternátora na nabíjanie batérie.
15. Odstráňte podpornú svorku káblového zväzku (6) z čapu konzoly zapaľovacej cievky.

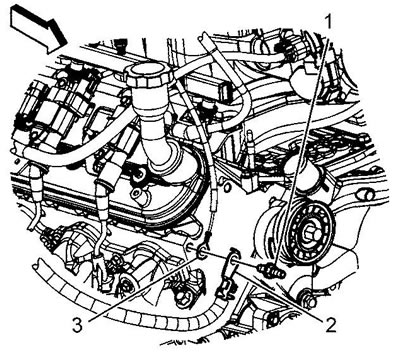

16. Odstráňte kolík (1) zaisťujúci uzemňovací kábel z pravej hlavy valca. Uťahovací moment 25 Nm.
17. Odpojte uzemňovacie káble (2) a (3) od hlavy valcov.

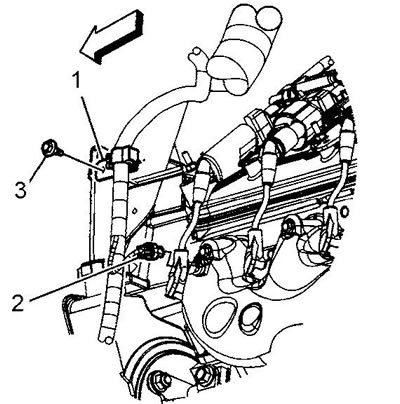

18. Odskrutkujte skrutku (3), ktorá zaisťuje podpornú sponu drôtu ku konzole generátora.
Uťahovací moment 9 Nm.
19. Zozbierajte vetvy zväzku drôtov a odložte drôty nabok.

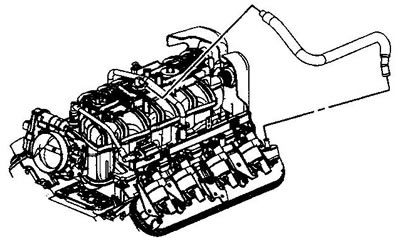

20. Odstráňte ventilačnú hadicu kľukovej skrine.

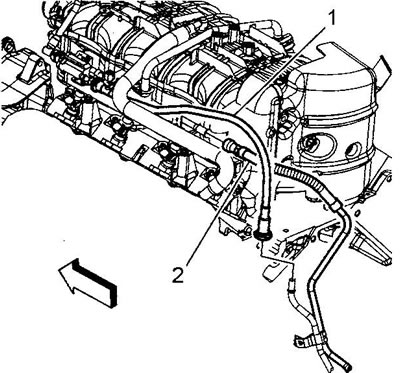

21. Odpojte prívodnú palivovú hadicu (2) od palivového potrubia.
22. Odpojte potrubie systému rekuperácie palivových pár od sacieho potrubia.
23. Uvoľnite príchytku, ktorá zaisťuje ventil preplachovania nádoby s palivovými výparmi k palivovému potrubiu.

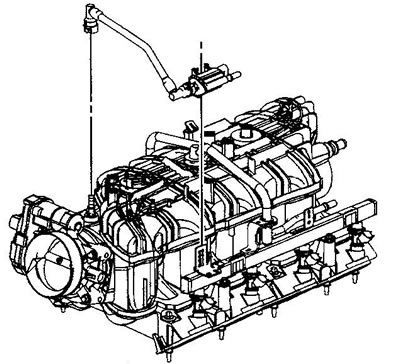

24. Demontujte hadicu systému rekuperácie palivových pár a ventil preplachovania palivovej nádrže.

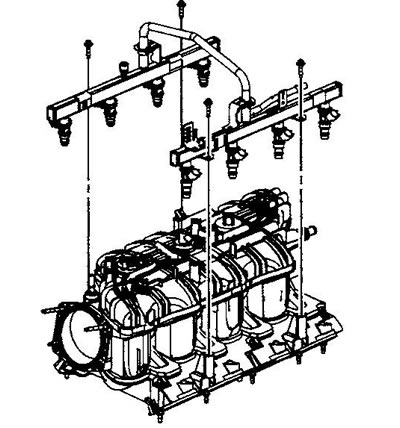

25. Uvoľnite upevňovacie skrutky palivového potrubia.
Uťahovací moment 10 Nm.
Poznámka:
- Pred demontážou vyčistite palivovú lištu sprejom na čistenie motora. Nečistite palivové potrubie rozpúšťadlami.
- Pri demontáži rozdeľovača paliva dávajte pozor, aby ste nepoškodili konektory a trysky vstrekovačov.
- Zdvihnite palivové potrubie rovnomerne na oboch stranách, kým nie sú všetky vstrekovače úplne vytiahnuté z objímok.
- Zatvorte otvorené otvory, aby ste zabránili vniknutiu nečistôt do systému.
26. Demontujte palivové potrubie.

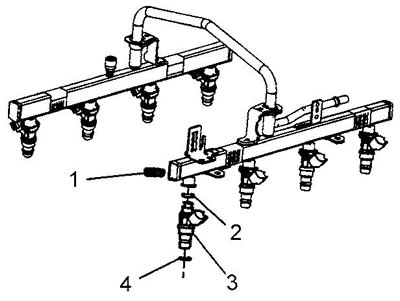

27. Odstráňte montážne spony vstrekovača paliva (1).
28. Demontujte vstrekovače paliva (3).
29. Odstráňte a zlikvidujte tesniace krúžky (2) a (4).

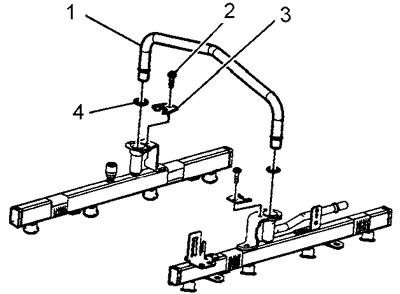

30. Uvoľnite skrutky (2), ktoré zaisťujú obtokovú rúrku palivového potrubia.
Uťahovací moment 4 Nm.
31. Odstráňte svorky (3) zaisťujúce obtokové potrubie.
32. Odstráňte obtokovú rúrku (1).
33. Odstráňte a zlikvidujte tesniace krúžky (4).
34. Vymeňte chybnú časť palivového potrubia.
Inštalácia
35. Inštalácia sa vykonáva v opačnom poradí. Pri montáži namažte NOVÉ O-krúžky motorovým olejom.
36. Skontrolujte tesnosť systému prívodu paliva:
- a) Zapnite zapaľovanie na dve sekundy (neštartujte motor).
- b) Vypnite zapaľovanie na desať sekúnd.
- c) Zapnite zapaľovanie (neštartujte motor).
- d) Skontrolujte systém, skontrolujte, či neuniká palivo.
