Кутия NVG 236/246 NP8, ранни модели
1. Повдигнете автомобила.

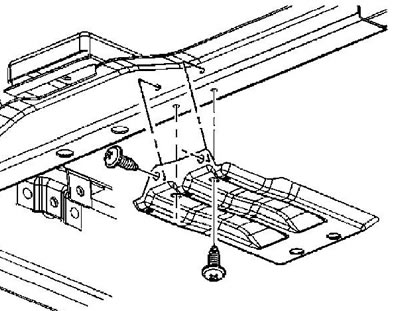

2. Отстранете предпазителя на трансферната кутия, ако е инсталиран.
3. Отстранете предния вал на витлото.

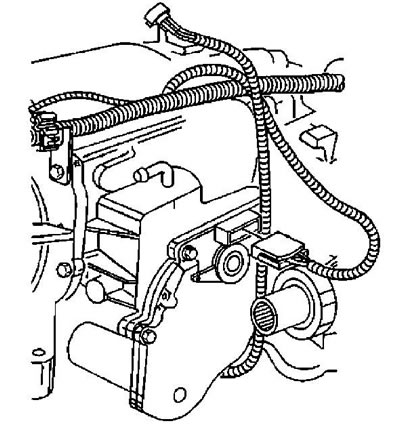

4. Свалете задния карданен вал.
5. Изключете съединителя на кабелите на двигателя за превключване на трансферната кутия.

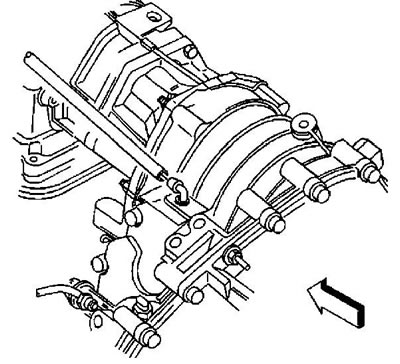

6. Отстранете вентилационния маркуч на трансферната кутия.

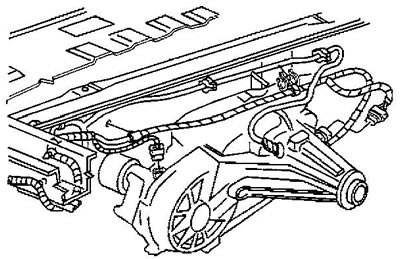

7. Отстранете снопа кабели от трансферната кутия.
8. Поставете крик под трансферната кутия и закрепете кутията към крика.

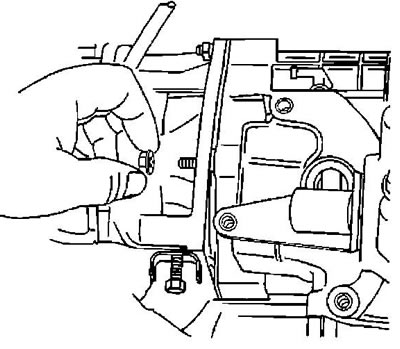

9. Разхлабете монтажните гайки на трансферната кутия. Момент на затягане 50 Nm.
10. Отделете трансферната кутия от автоматичната скоростна кутия, като я преместите назад, без да я изкривите.
Внимание: Когато премахвате трансферната кутия, не премахвайте опората за автоматична трансмисия или адаптера на трансферната кутия.
11. Завъртете трансферната кутия така, че да е перпендикулярна на автоматичната скоростна кутия.
12. Спуснете трансферната кутия.
13. Монтаж в обратен ред.
Скоростна BW4482-NR4/4481-NR3 и NVG 236/246 NP8, късните модели
1. Повдигнете автомобила. Отстранете защитата на трансферната кутия.
2. Източете маслото от кутията.
3. Отстранете предния вал на витлото.
4. Свалете задния карданен вал.

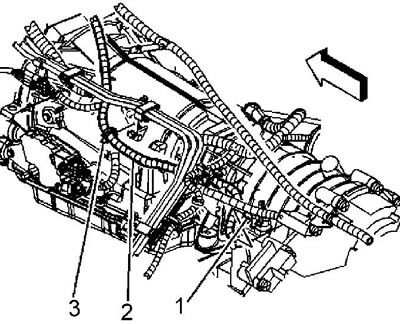

5. (NVG 236/246 NP8) Изключете вентилационния маркуч на трансферната кутия (2) от фитинга (1).
6. Поставете маркуча настрани.
7. Освободете снопа проводник на кутията от опорните скоби.
8. (NVG 236/246 NP8) Разкачете фиксатора на кабелния сноп (4) от скобата на тръбата за гориво.
(Всички кутии) Отстранете останалите скоби на кабелния сноп от кабелния сноп.
9. Разкачете конектора (2) на окабеляването на двигателя за превключване в режим на трансферна кутия.
10. Разкачете конектора на сензора за скорост на автомобила (1).

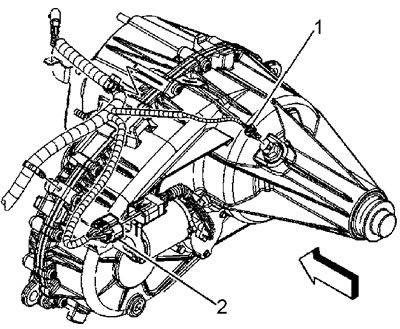

BW4482-NR4/4481-NR3 |

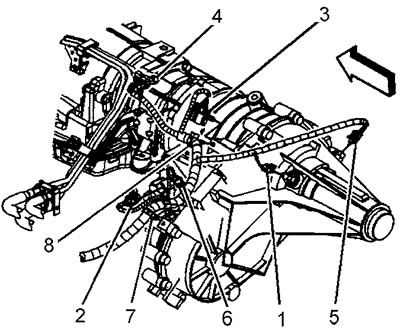

NVG 236/246 NP8 |
11. (NVG 236/246 NP8) Разкачете останалите съединители на сензора за скорост.
12. Поставете проводниците настрани.
13. Поставете крик под автоматичната скоростна кутия и трансферната кутия, закрепете кутията към крика.
Само BW4482-NR4/4481-NR3

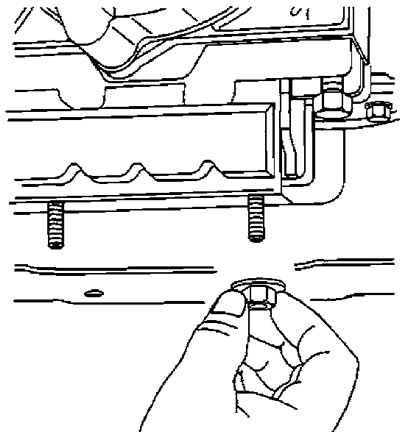

14. Развийте гайките, закрепващи опората на автоматичната скоростна кутия. Момент на затягане 40 Nm.

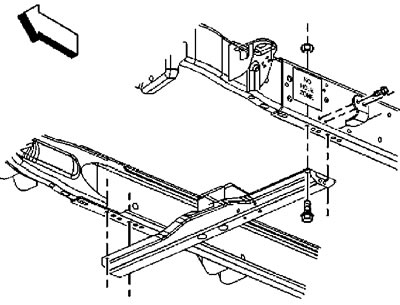

15. Развийте болтовете, закрепващи опорната напречна греда на автоматичната скоростна кутия. Момент на затягане 70 Nm.
16. Отстранете напречната греда.

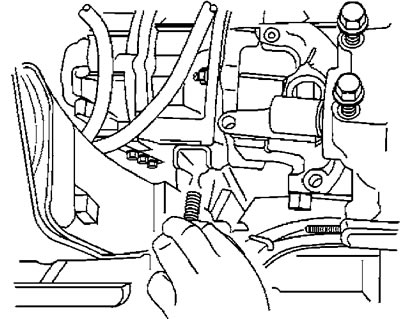

17. Отверните болтове опора автоматична предавателна кутия. Момент на затягане на 50 Н·м.

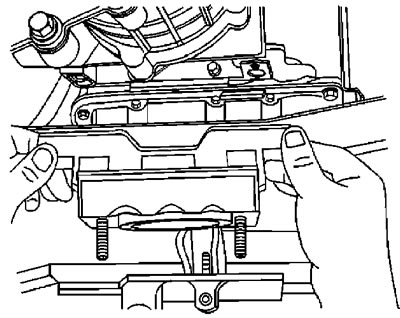

18. Отстранете опората на автоматичната скоростна кутия.
Всички кутии

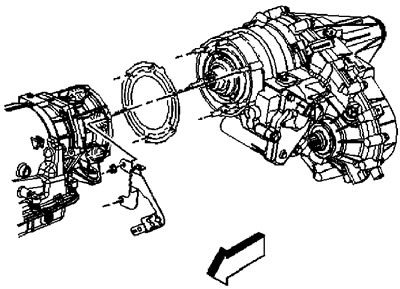

19. Разхлабете монтажните гайки на трансферната кутия. Момент на затягане 47 Nm.
20. Отстранете опорната скоба на тръбата за гориво.
21. Отделете трансферната кутия от автоматичната скоростна кутия, като я преместите назад, без да я изкривите.
22. Завъртете трансферната кутия така, че да е перпендикулярна на автоматичната скоростна кутия.
23. Спуснете трансферната кутия.
24. Монтажът се извършва в обратен ред.
