Пераключальнікі — зняцце і ўстаноўка (Chevrolet Tahoe 1)

Мадэлі 1987-1994 гг.

1. Адлучыце батарэю ад масы.

Пераключальнік святла фар

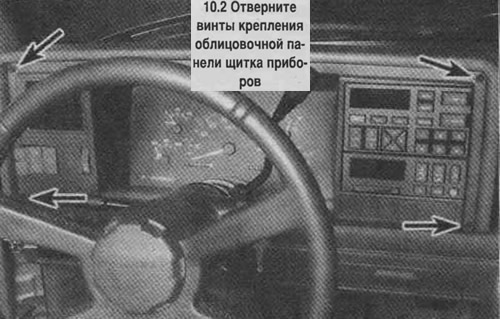

2. Адкруціце шрубы мацавання абліцавальнай панэлі шчытка прыбораў (глядзіце фатаграфію).


3. Асцярожна адлучыце раз'ём правадоў з тыльнага боку выключальніка асвятлення і зніміце панэль.

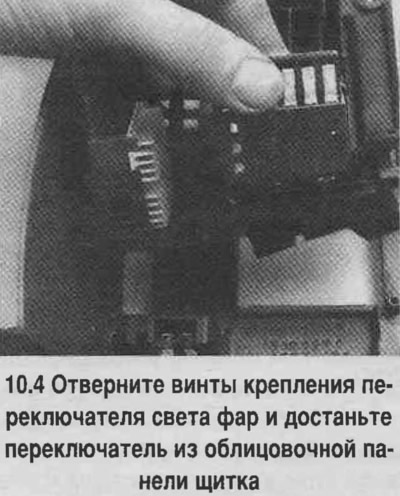

4. Адкруціце шрубы мацавання перамыкача святла фар і дастаньце перамыкач з абліцавальнай панэлі шчытка прыбораў (глядзіце фатаграфію).



5. Устаноўка выконваецца ў зваротным парадку. Пераканайцеся, што на перамыкач усталявана кольца злучэння з масай.

Рэгулятар святла фар

6. Рэгулятар святла фары злучаны штоком з выключальнікам паказальнікаў павароту і змантаваны ў ніжняй частцы рулявой калонкі.

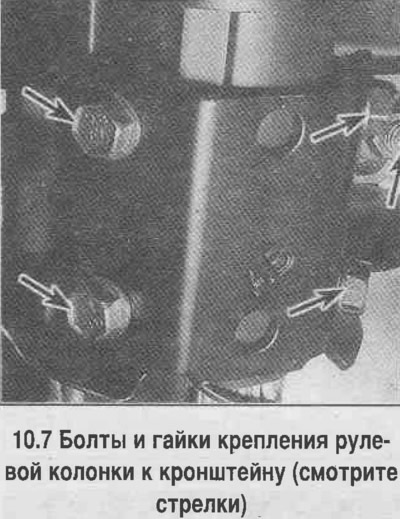

7. Адкруціце ніты і гайкі мацавання рулявой калонкі да кранштэйна і апусціце рулявую калонку (глядзіце фатаграфію).



8. Адлучыце ад рэгулятара раз'ём.

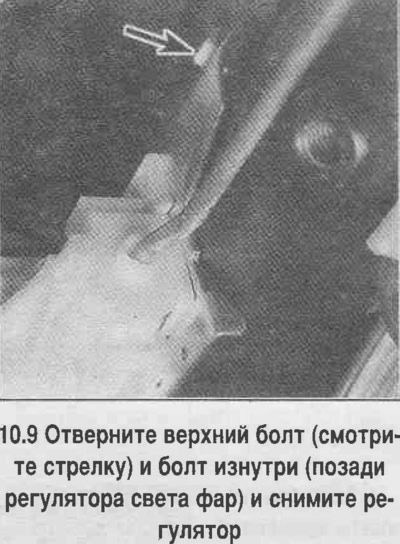

9. Адкруціце балты мацавання рэгулятара да рулявой калонкі (глядзіце фатаграфію).

Блакавальны выключальнік стартара/выключальнік сігналу задняга ходу (а/м з аўтаматычнай трансмісіяй)

10. Гл. Главу 7Б.

Выключальнік ачышчальніка/амывальніка ветравога шкла

11. Зніміце рулявое кола.

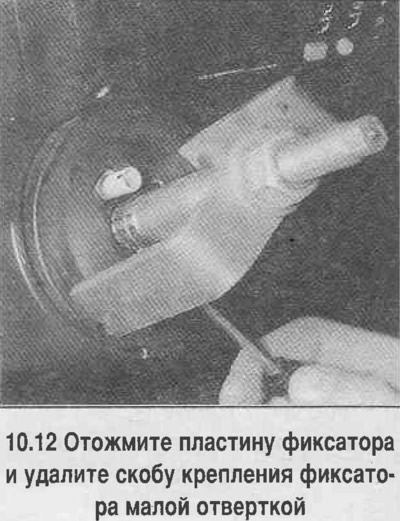

12. Адцісніце пласціну фіксатара і адмысловай прыладай адначасова выдаліце клямар мацавання фіксатара да рулявой калонкі (глядзіце фатаграфію). Зніміце фіксатар.

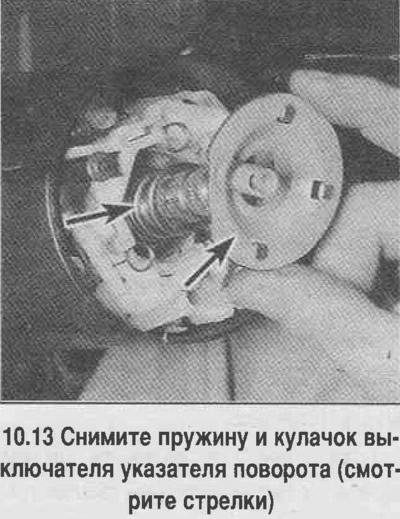

13. Зніміце спружыну і кулачок выключальніка паказальніка павароту (глядзіце фатаграфію).



14. Зніміце з рулявой калонкі кнопку сігналу аварыйнага прыпынку.

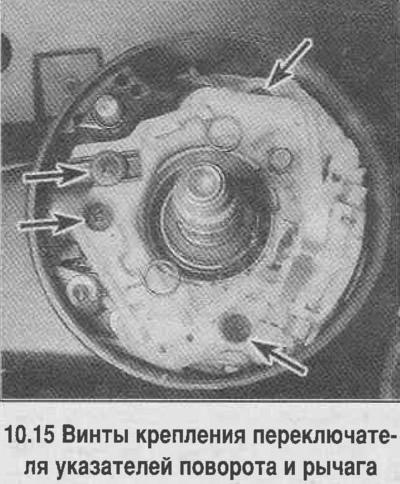

15. Адкруціце шрубы мацавання выключальніка паказальнікаў павароту (глядзіце фатаграфію).

Увага! Перад разборкай абазначце размяшчэнне рычага ўключэння паказальнікаў павароту.

16. Адлучыце ад перамыкача паказальнікаў павароту раз'ём у ніжняй частцы рулявой калонкі.

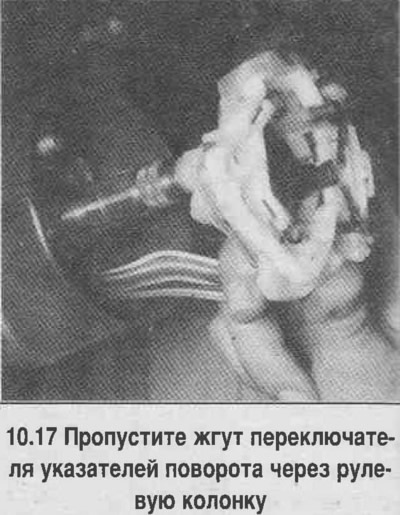

17. Зніміце вечка са джгута правадоў у аплётцы і прапусціце джгут перамыкача паказальнікаў павароту праз рулявую калонку. Дастаньце вузел перамыкача паказальнікаў павароту (глядзіце фатаграфію).

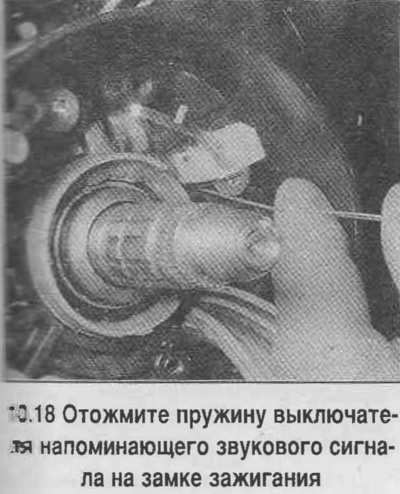

18. Канцылярскай сашчэпкай адцісніце спружыну выключальніка які нагадвае гукавога сігналу на замку запальвання (глядзіце фатаграфію) і дастаньце выключальнік гукавога сігналу з корпуса перамыкача паказальнікаў павароту.

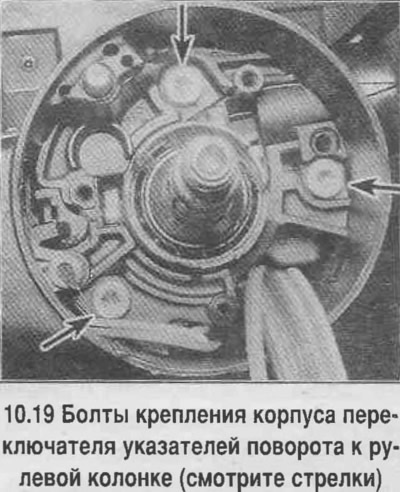

19. Адкруціце ніты мацавання корпуса перамыкача паказальнікаў павароту і рулявой калонцы (глядзіце фатаграфію) і зніміце корпус перамыкача да рулявой калонкі.



20. Адключыце дзяржальню ад выключальніка шклоачышчальніка/амывальніка, пацягнуўшы за дзяржальню і дастаўшы яе з выключальніка. Асцярожна калыхайце дзяржальню ў абодва бакі, каб не пашкодзіць механізм выключальніка.

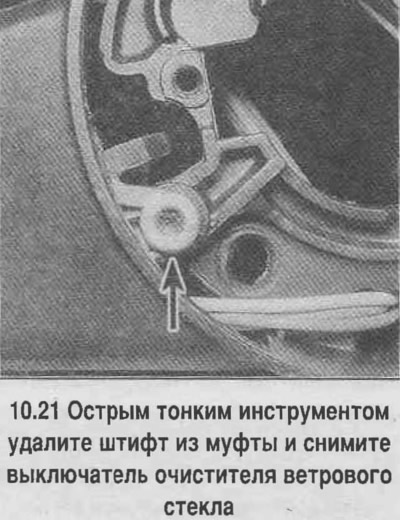

21. Выдаліце штыфт праз тыльную частку корпуса выключальніка (глядзіце фатаграфію) і зніміце корпус выключальніка ачышчальніка ветравога шкла.



22. Устаноўка выконваецца ў зваротным парадку.

Выключальнік запальвання

23. Адлучыце батарэю ад масы.

24. Перавядзіце ключ запальвання ў становішча Lock. Калі барабанны выключальнік замка быў зняты, то пацягніце за шток прывада да адчування фіксацый, затым перамесціце шток уніз на адну пстрычку.

25. Апусціце і замацуйце рулявую калонку.

26. Адкруціце шрубы мацавання выключальніка запальвання і зніміце выключальнік, дастаўшы яго з кішэні на рулявой калонцы.

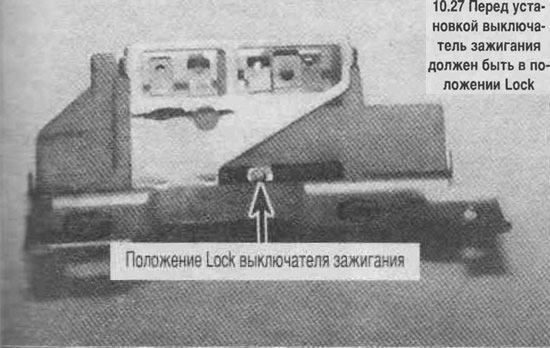

27. Перад усталёўкай пераканайцеся, што выключальнік запальвання знаходзіцца ў становішчы Lock (глядзіце фатаграфію).



28. Далучыце да выключальніка шток прывада.



29. Націснуўшы на выключальнік, усталюеце яго па месцы, загарніце шрубы.

30. Загарніце балты рулявой калонкі.

Выключальнікі рулявой калонкі (паказальнік павароту і барабанны выключальнік замка руля)

31. Зніміце выключальнік ачышчальніка ветравога шкла (глядзіце вышэй), затым зніміце выключальнік паказальніка павароту.

32. Зніміце выключальнік запальвання.

Мадэлі з 1995 г.

33. Зніміце рулявое кола.

34. Зніміце вечка рулявой калонкі.

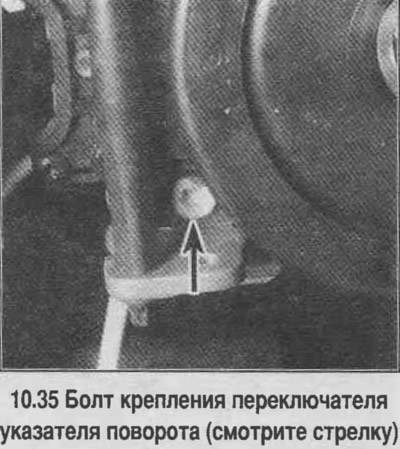

35. Адкруціце ніт, адлучыце раз'ём і зніміце выключальнік (глядзіце фатаграфію).



36. Устаноўка выконваецца ў зваротным парадку. Пры неабходнасці, выстаўце па цэнтры спіраль падушкі бяспекі (цэнтроўка спіралі будзе парушана, калі спружынны фіксатар быў адціснуты, а ступіца руля пракруцілася разам са спіраллю). Для гэтага выканайце наступнае:

• а). Зніміце спіраль падушкі бяспекі, перавярніце спіраль і адцісніце спружынны фіксатар.
• б). Павярніце ступіцу ў напрамку стрэлкі да ўпора.
• в). Звярніце ступіцу ў процілеглым кірунку на 2,5 абарачэння і вызваліце спружынны фіксатар.

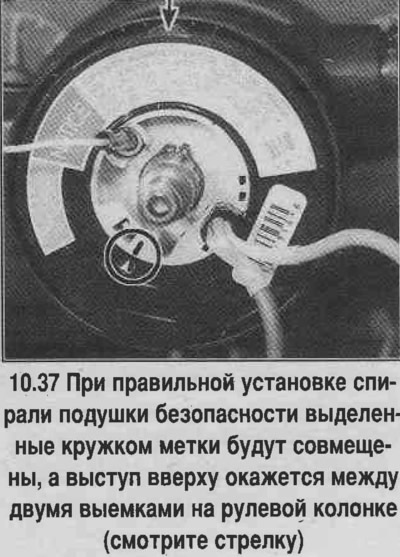

37. Усталюйце хвалістую шайбу і спіраль падушкі бяспекі (глядзіце фатаграфію). Абярыце слабіну джгута праводкі спіралі падушкі бяспекі, каб захаваць яго ў нацягнутым стане, у адваротным выпадку джгут можа быць зрэзаны пры павароце рулявога кола.
