Розныя рэле аб'яднаны ў некалькі груп, размешчаных у розных месцах аўтамабіля. Некалькі рэле згрупавана ў маторным адсеку (гл. ілюстрацыі). Іншыя рэле, якія кіруюць унутранымі функцыямі аўтамабіля, усталяваныя ў цэнтры пад прыборнай панэллю справа за гукаізаляцыяй (гл. ілюстрацыю).

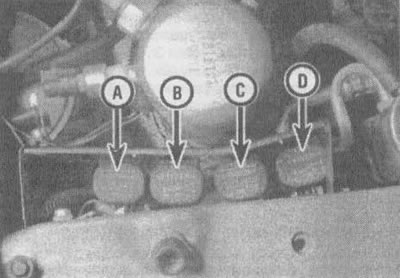

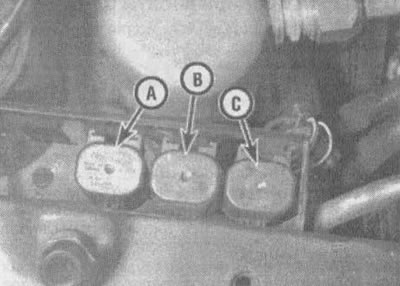

6.2а. Рэле, якія ўсталёўваюцца на аўтамабілях з рухавіком 3,1 л: А - рэле паліўнай помпы, У - рэле вентылятара сістэмы астуджэння, З - рэле кампрэсара сістэмы кандыцыянавання | 6.2б. Рэле, якія ўсталёўваюцца на аўтамабілях з рухавіком 3,8 л: А - рэле паліўнай помпы, У - рэле кампрэсара сістэмы кандыцыянавання, З - рэле задняга вентылятара сістэмы астуджэння, D - рэле пярэдняга вентылятара сістэмы астуджэння |
Калі ёсць падазрэнне, што дадзенае рэле не працуе, зніміце яго і праверце ў майстэрні. Пашкоджанае рэле замяняюць цалкам.

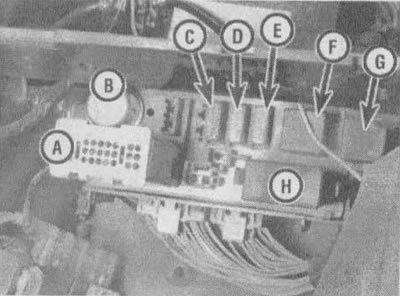

6.2в. Рэле ў цэнтральнай частцы панэлі: А - рэле аварыйнай сігналізацыі, У - рэле сігналаў павароту, З - аўтаматычны выключальнік ланцуга цэнтральнага замка, D - аўтаматычны выключальнік ланцуга электрычнага шклапад'ёмніка, Е - аўтаматычны выключальнік ланцуга абагравання задняга шкла, F - рэле электрарухавіка нагнятальніка кандыцыянера, G - рэле гукавога сігналу, Н - рэле шклоачышчальніка задняга шкла
