Figyelem:
- Ne hagyja a féknyereg lógni a féktömlőn, mert ez a tömlő deformálódását és a fékfolyadék szivárgását okozhatja. Rögzítse a támasztékot dróttal.
- Ha a fékbetétek visszaszerelését tervezik, jelölje meg a fékbetétek beszerelési helyét és tájolását.
- Ha a fékbetétek visszaszerelését tervezi, jelölje meg a beállító alátétek helyét.
- A fékbetétek cseréjekor a beállítóbetéteket egyidejűleg ki kell cserélni.
1. Ellenőrizze a folyadékszintet a főfékhenger tartályában.
2. Ha a fékfolyadék szintje középen van a maximális és a minimum szintjelek között, akkor nem kell eltávolítani a folyadékot a tartályból a betétek cseréje előtt.
3. Ha a fékfolyadék szintje a közepe felett van, szivattyúzza ki a folyadékot a jelölések közé.
4. Emelje fel a járművet, és helyezzen biztonsági állványokat a keret alá.
5. Távolítsa el az előlapot (vagy vissza) kerék.
6. Az új betétek eltávolításának és helyes későbbi beszerelésének megkönnyítése érdekében helyezze be a féknyereg dugattyúit a féknyeregbe:
- helyezzen egy nagy bilincset a féknyereg testére és a külső fékbetétre.
- lassan mozgassa a szorítópofákat, amíg a dugattyúk teljesen be nem illeszkednek a féknyeregbe.
- távolítsa el a bilincset.
1500-as sorozat

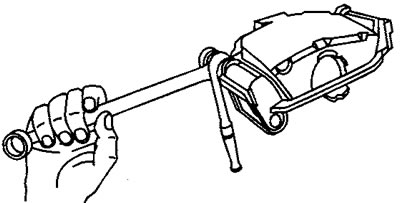

7. Lazítsa meg a féknyereg vezetőcsap csavarját.
Figyelem:
- A vezetőcsap csavarjainak meglazításakor és meghúzásakor csak kéziszerszámokat használjon.
- A vezetőcsap csavarjainak meglazításakor és meghúzásakor tartsa a vezetőcsapot egy villáskulccsal. Ne engedje, hogy a kulcs hozzáérjen a féknyereghez.
8. Lazítsa meg az alsó vezetőcsap csavarját (1).
Első fék
Meghúzási nyomaték 100 Nm.
Hátsó fék
Meghúzási nyomaték 38 Nm.
Megjegyzés: A beszerelés előtt vigyen fel reteszelő ragasztót a csavarmenetekre.

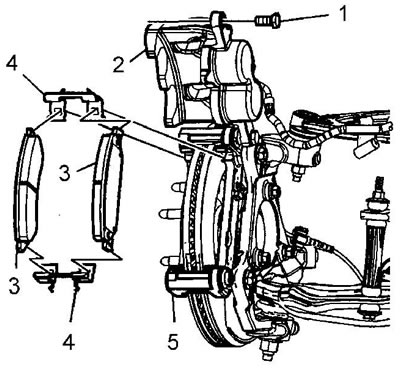

9. Forgassa felfelé a féknyerget (2), amíg meg nem ütközik a konzollal, és kösse meg a féknyerget dróttal. Nincs szükség a féktömlő leválasztására.
10. Távolítsa el a fékbetéteket (3).

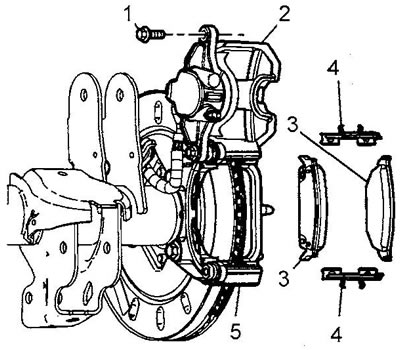

11. Távolítsa el a fékpofa beállító alátéteket (4) a tartókonzolról (5). Ne szerelje vissza a beállító alátéteket és a vezetőcsapcsavarokat a hátsó fékekre.
12. A beszerelés fordított sorrendben történik.
2500-as sorozat
7. Lazítsa meg a féknyereg vezetőcsap csavarjait.

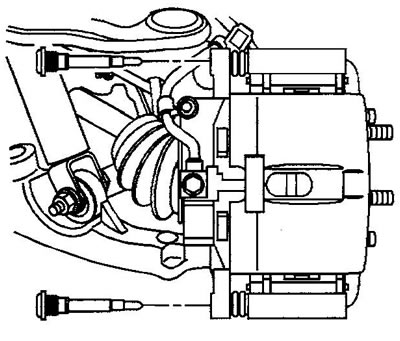

Első fék pl
Meghúzási nyomaték 108 Nm.
8. Távolítsa el a féknyerget, és kösse össze dróttal a féknyerget a kerethez.
9. Távolítsa el a fékbetéteket.
10. Ne feledje a fékbetét kopásérzékelő tájolását.
11. Távolítsa el és dobja ki a beállító alátéteket. Ne helyezze vissza a tömítéseket.
12. Telepítés fordított sorrendben.
Minden modell
13. Telepítés után:
- a) A motor beindítása nélkül lassan engedje le a fékpedált a teljes út körülbelül 2/3-ára.
- b) Lassan engedje fel a fékpedált.
- c) Várjon körülbelül 15 másodpercet, és ismételje meg az (a) és (b) lépéseket 7-8-szor, amíg "kemény" pedált kap, és a fékbetétek fel nem helyezkednek.
- d) Állítsa be a fékfolyadék szintjét a főfékhenger tartályában.
- e) Rögzítse a párnákat a tárcsákhoz, lásd alább.
