Vigyázat! A légkondicionáló rendszer nagy nyomás alatt van. Ne lazítson meg semmilyen csatlakozást és ne távolítson el semmilyen alkatrészt, amíg a rendszert nyomásmentesítették egy műhelyben vagy szervizben. Mindig viseljen védőszemüveget, amikor lecsatlakoztatja a légkondicionáló tömlőjét.
1. Üríttesse le a légkondicionáló rendszerét (lásd fent az óvintézkedéseket).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Válassza le a hűtőközeg-vezetékeket az akkumulátorról. A csővezeték elcsavarodásának megakadályozása érdekében használjon egy második villáskulcsot (lásd az illusztrációkat).

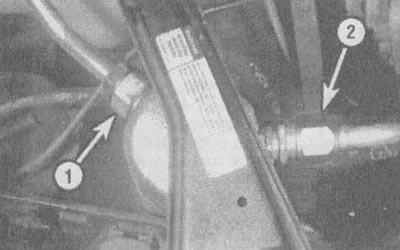

14.3a. A klímaberendezés szűrő-szárítója a motortér jobb első sarkában található, a tágulási tartály előtt: 1 - bemeneti cső, 2 - kimeneti cső |

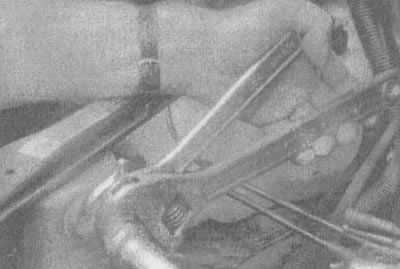

14.3b. A csövek elcsavarodásának megakadályozása érdekében használjon speciális kulcsot a hűtőközeg-vezetékek kicsavarozásakor |
4. A szennyeződés és a nedvesség bejutásának megakadályozása érdekében dugja be a nyitott csatlakozásokat.
5. Lazítsa meg a rögzítőkonzol csavarját (lásd az ábrát) és vegye ki a szűrőt.

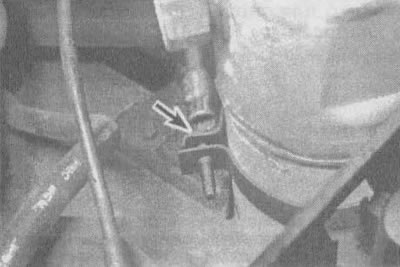

14.5. Lazítsa meg a rögzítőcsavart (a nyíllal jelölve) és válassza le a tartókonzolt a szűrő eltávolításához
6. Ha új szűrőt kell beszerelni, vegye ki a Schrader szelepet (lásd az ábrát) és öntsd az olajat egy mérőpohárba, mérd ki a mennyiségét. Adjon az új szűrőbe annyi friss olajat, amennyit a régi szűrőből eltávolított, plusz 30 ml-t.

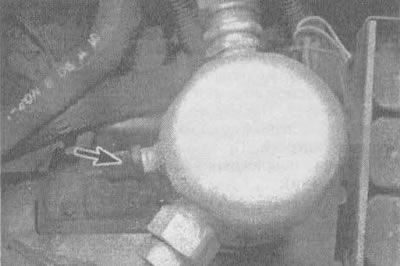

14.6. A Schrader szelep eltávolításához csavarja le a védő műanyag sapkát (a nyíllal jelölve)
7. Távolítsa el a régi hűtőközeg-vezeték tömítőgyűrűit, és cserélje ki őket újakra. Ezt attól függetlenül meg kell tenni, hogy új szűrőt szerelnek-e be a járműbe, vagy régit használnak.

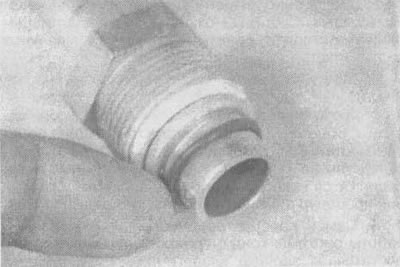

14.7. Ne felejtse el kicserélni a hűtőközeg-vezetékek tömítőgyűrűit
8. Az összeszerelés fordított sorrendben történik, de ne felejtse el a csövek tömítőgyűrűit hűtőközeg-olajjal bekenni a csövek csatlakoztatása előtt.
9. A rendszert ugyanabban a műhelyben pumpálják fel, töltsék fel és teszteljék szivárgás nélkül, ahol leeresztették.
