Упозорење: Возила описана у овом приручнику опремљена су додатним системом заштите (SRS), познатим и као систем ваздушних јастука. Пре него што се почне са радом у простору где се налазе елементи овог система, напајање мора бити искључено, јер случајно активирање ваздушних јастука може довести до озбиљних повреда (видети Поглавље 12).
1. Предњи и задњи браници на описаним моделима су конструкција направљена од пластичне облоге, која се налази изнад круте металне греде.
Предњи браник
2. Ако је потребно, искључите конекторе светла за маглу и показивача правца.
3. Уклоните решетку хладњака као што је описано у пододељку 9.
Аутомобили Шевролет и ГМЦ
4. Уклоните вијке и пластичне клинове који причвршћују облогу браника за предњу плочу каросерије (погледајте илустрације). Неки причвршћивачи су доступни испод облоге, други су доступни испод браника.

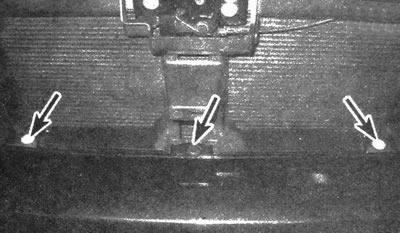

12.4а. Уклоните вијке и клинове који се налазе на врху панела...

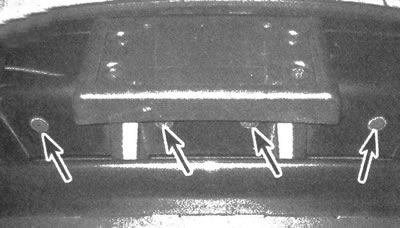

12.4б....и испод њега
5. Радећи са доње стране возила, уклоните клинове који причвршћују облогу браника за арматуру (погледајте илустрацију).

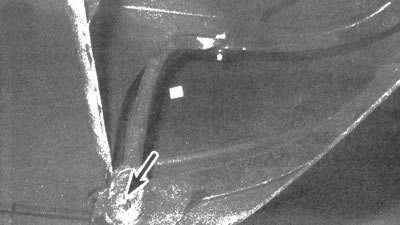

12.5. Да бисте одвојили облогу браника од арматурних шипки, уклоните клинове који се налазе на дну
Олдмобил аутомобили
6. Одврните вијке који причвршћују облогу браника за предњи панел каросерије одозго.
7. Радећи са доње стране возила, уклоните клинове који причвршћују облогу браника за шипке за ојачање (видети илустрацију 12.5).
8. Уклоните четири игле које причвршћују облогу браника за дефлектор ваздуха.
Сви модели
9. Одвојите копче које се налазе са сваке стране браника од језичака на каросерији (погледајте илустрације). Повуците напред и уклоните облогу браника.

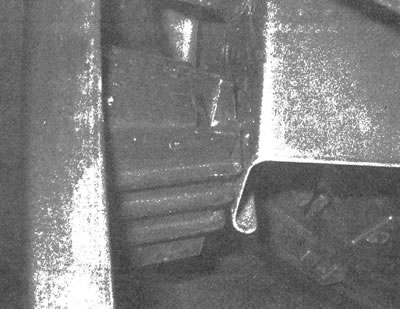

12.9. Одвојите украсне копче које се налазе са сваке стране браника
10. Одврните вијке и уклоните клинове за ојачање облоге браника са круте греде.
11. Замолите асистента да подупре круту греду, одврните вијке који је причвршћују за оквир и уклоните елемент (видети илустрацију).

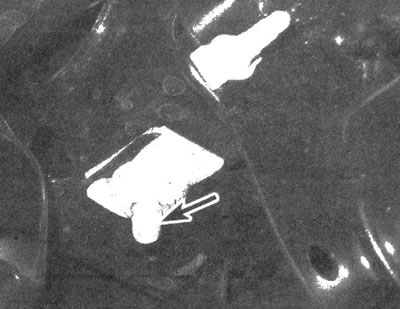

12.11. Одврните вијак који се налази са сваке стране и уклоните чврсту шипку браника
12. Искључите ожичење и друге елементе који спречавају уклањање и уклоните браник са возила.
13. Инсталација се врши обрнутим редоследом од уклањања. Затегните монтажне вијке потребним обртним моментима.
Задњи браник
14. Искључите ожичење светла за вожњу уназад.
15. Уклоните клинове који се налазе на дну облоге браника (погледајте илустрацију).

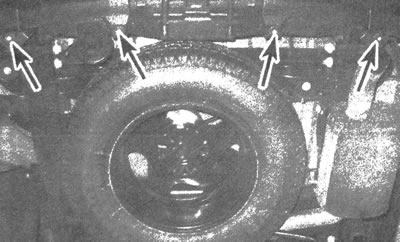

12.15. Уклоните клинове који се налазе на дну украсне плоче задњег браника
16. Уклоните завртње који причвршћују облогу браника за лукове точкова са сваке стране (погледајте илустрацију).

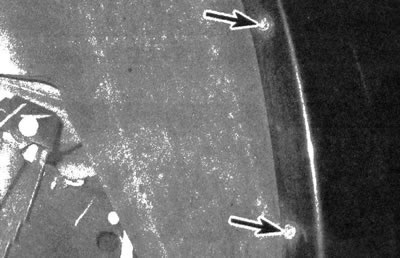

12.16. Уклоните завртње који причвршћују облогу браника за лукове точкова са сваке стране
17. Одврните вијке који причвршћују горњу ивицу облоге браника за каросерију и уклоните је са возила (видети илустрацију).

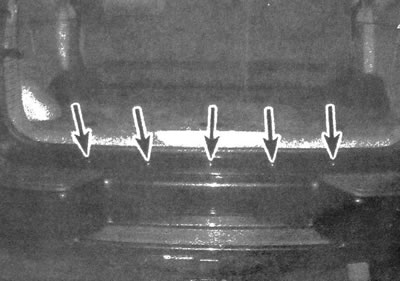

2.17. Одврните вијке који се налазе дуж горњег украса браника
18. Ако треба уклонити круту шипку, уклоните носач резервног точка. Одспојите кабловски сноп са конектора ожичења приколице, окрените конектор у смеру супротном од казаљке на сату и уклоните га са каросерије возила.
19. Одврните два од три вијка за монтажу греде који се налазе са сваке стране (погледајте илустрацију).

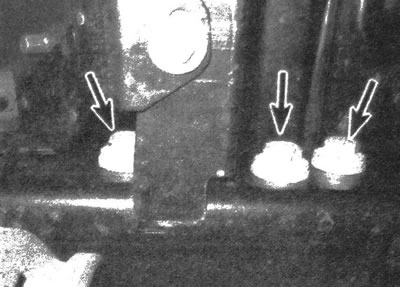

12.19. Одврните вијке чврсте шипке браника
20. Замолите асистента да подупре греду и одврне једини преостали монтажни вијак са сваке стране. Уклоните учвршћивач браника са возила.
21. Инсталација се врши обрнутим редоследом од уклањања. Затегните монтажне вијке потребним обртним моментом.
