- odpojte teleso čerpadla 9 (kresba 2-62) od krytu 8;
- nainštalujte univerzálny sťahovák 3 (kresba 2-63) a odtlačte náboj remenice ventilátora;
- odskrutkujte poistnú skrutku 6 (kresba 2-62), vytlačte ložisko 7 spolu s obežným kolesom 1 smerom k olejovému tesneniu;
- nainštalujte univerzálny sťahovák, stlačte obežné koleso a odstráňte tesnenie.

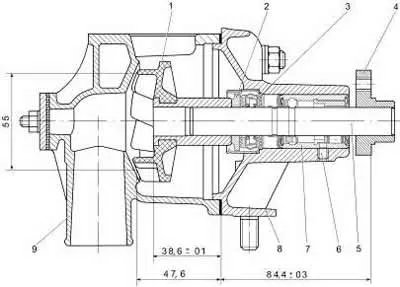

Kresba 2-62. Pozdĺžny rez čerpadla chladiacej kvapaliny:
1 - obežné koleso;
2 - prítlačný krúžok;
3 - olejové tesnenie;
4 - náboj remenice;
5 - valček;
6 - poistná skrutka ložiska;
7 - ložisko;
8 - veko;
9 - telo.

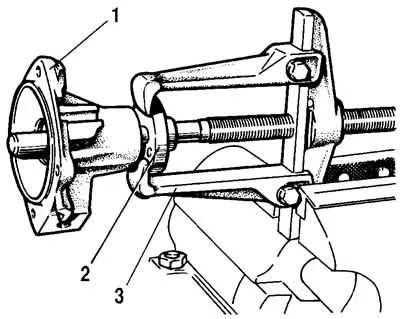

Kresba 2-63. Demontáž náboja remenice:
1 - kryt skrine čerpadla;
2 - náboj remenice;
3 - univerzálny sťahovák.
Kontrola. Skontrolujte axiálnu vôľu v ložisku. Táto operácia sa musí vykonať, ak je pozorovaný výrazný hluk čerpadla. Medzera by nemala presiahnuť 0,13 mm pri zaťažení 49 N (5 kgf). Ak je medzera väčšia, vymeňte ložisko spolu s hriadeľom za nové.
Pri opravách sa odporúča vymeniť tesnenie čerpadla a tesnenie medzi čerpadlom a blokom valcov za nové.
Skontrolujte teleso čerpadla a kryt, nie sú povolené žiadne deformácie ani praskliny.
Montáž. Pokračujte v montáži v nasledujúcom poradí:
- zatlačte tesnenie do krytu skrine pomocou tŕňa 41.7853-4028;
- nové ložisko zatlačte valčekom do krytu, zarovnajte objímku poistnej skrutky s otvorom v kryte krytu, utiahnite a utesnite otvor poistnej skrutky;
- pritlačte náboj remenice ventilátora na hriadeľ pomocou procesnej tyče s priemerom 25 mm a dĺžkou 20 mm;
- pomocou tŕňa (kresba 2-64) pritlačte obežné koleso na hriadeľ; skontrolujte veľkosť 0,9-1,3 mm (kresba 2-65);
- nainštalujte tesnenie a pripojte kryt k telu (nástrčný kľúč 13).

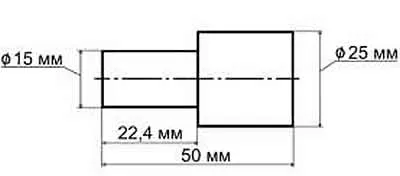

Kresba 2-64. Náčrt tŕňa

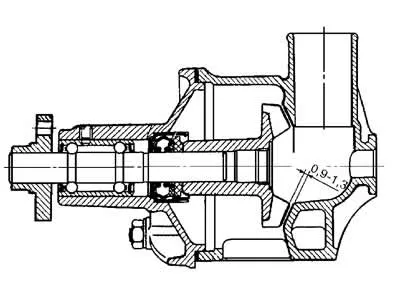

Kresba 2-65. Zmontované čerpadlo
