Съдържание: Премахване ↧ Монтиране ↧
Премахване
1. Изключете електрическия конектор от резервоара.
2. За превозни средства с ръчна скоростна кутия, разкачете скобата, свързваща маркуча на съединителя към главния спирачен цилиндър.
3. Запушете отворите на маркуча и главния цилиндър, така че да не може да изтече течност.
4. Свалете монтажните гайки на главния цилиндър.
5. Натиснете леко главния цилиндър и го плъзнете от водача. Не разкачвайте спирачните тръби.
6. Свалете уплътнението на корпуса на усилвателя,
7. Отстранете скобата, свързваща вакуумния маркуч с бустера (фигурата показва свързването на DOHC двигателя).
8. Изключете ключа на спирачната лампа.
9. Отстранете пружината на педала на спирачката.

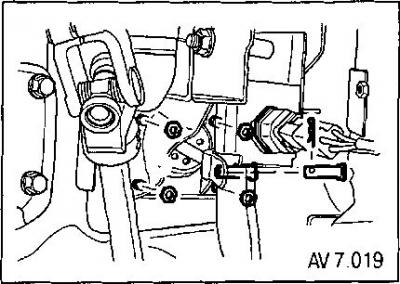

10. Разкачете скобата и шпилката на стеблото от конзолата на педала.
11. Отстранете гайките, закрепващи усилвателя и скобата към задния панел на двигателното отделение.
12. Отстранете усилвателя и скобата.
13. Отстранете гайките, закрепващи усилвателя към скобата, и след това усилвателя.
14. Свалете гумения багажник и фиксатора.
15. Отстранете пръта.

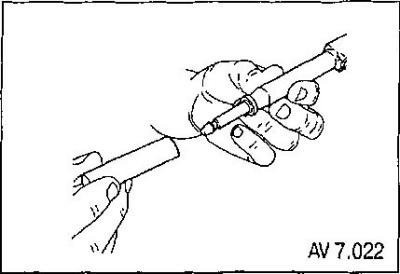

16. Отстранете регулиращата тръба от пръта.

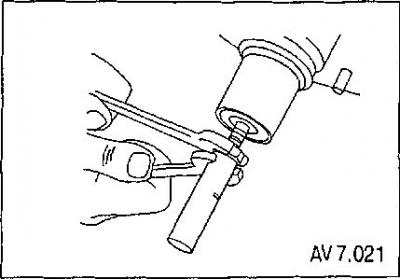

17. Отстранете шестостенната гайка.
Монтиране
1. Проверете стеблото и тръбата за регулиране за повреди и правилното им прилягане.
2. Затегнете шестостенната гайка на усилващия прът и регулиращата тръба до 18 Nm.
3. Монтирайте пръта в регулиращата тръба и след това фиксатора.

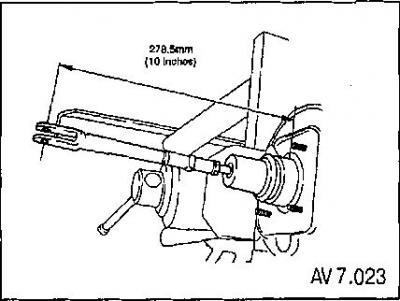

4. Измерете разстоянието от усилвателя до центъра на отворите на вилицата.
Забележка: Това разстояние трябва да бъде 278,5 mm.
5. Инсталирайте гумената обувка върху усилвателя.
6. Монтирайте скобите на усилвателя и затегнете монтажните гайки с въртящ момент от 22 Nm.
7. Монтирайте усилвателя и скобата към задния панел на двигателното отделение и затегнете монтажните гайки с въртящ момент от 24 Nm.
8. Свържете главния цилиндър към усилвателя и затегнете монтажните гайки с въртящ момент от 24 Nm.
9. Прикрепете новия вакуумен маркуч към бустера (фигурата показва свързването на DOHC двигателя)
10. Поставете нови скоби на вакуумния маркуч.
11. Инсталирайте шпилката на пръта към възела на скобата на спирачния педал и монтирайте скобата и пружината.
12. Инсталирайте превключвателя на лампата.
(Статията е заимствана от уебсайта «CHEVYMAN.RU»)
