Съдържание: Вътрешна CV става ↧ Външна CV става ↧

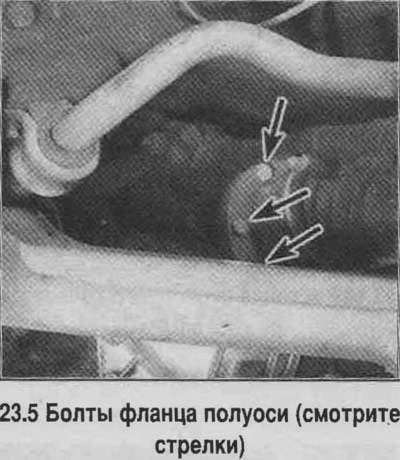

1. Отстранете полуоската. Ако полуоската е оборудвана с корпус на багажника, отрежете скобите и свалете корпуса.
2. Поставете полуоската в менгеме.
Вътрешна CV става
3. Отрежете скобите и преместете багажника в центъра на полуоската. Маркирайте позицията на корпуса на съединението (тройник) и отстранете корпуса от напречната част на съединението.

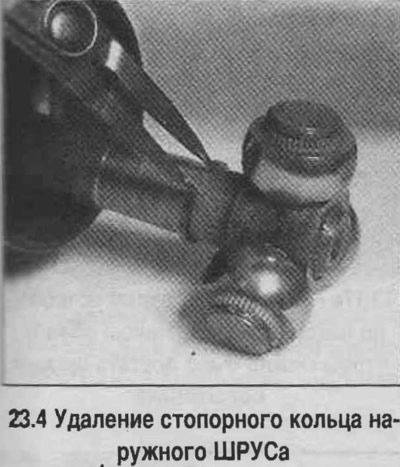

4. Отстранете напречната част на съединението, като премахнете задържащите пръстени (за достъп до пръстените преместете пантата в двете посоки) (вижте снимката).
5. Увийте напречния лагер с лента.
6. Отстранете напречната част от полуоската.
7. Отстранете капака.
8. Почистете корпусите и напречната част. Отстранете и почистете напречните лагери. Проверете ролките, напречната част и лагерите.
9. Поставете половината от греста, доставена с новия капак, в корпуса на CV шарнира и поставете останалата част от греста в капака.

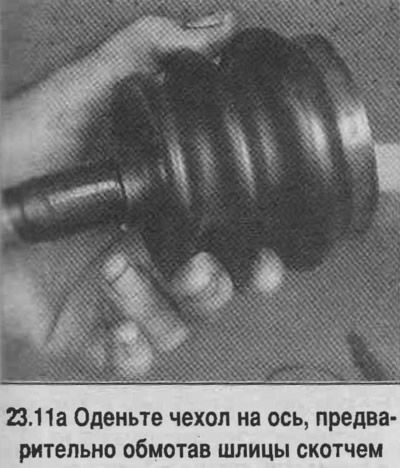

10. Поставете капака върху оста, като първо сте увили шлиците с лента (вижте снимката).

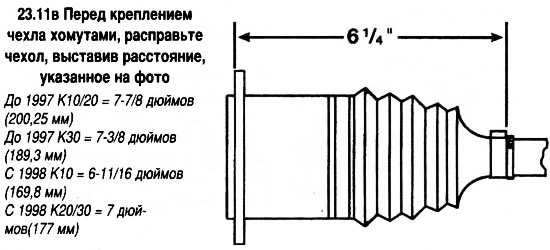

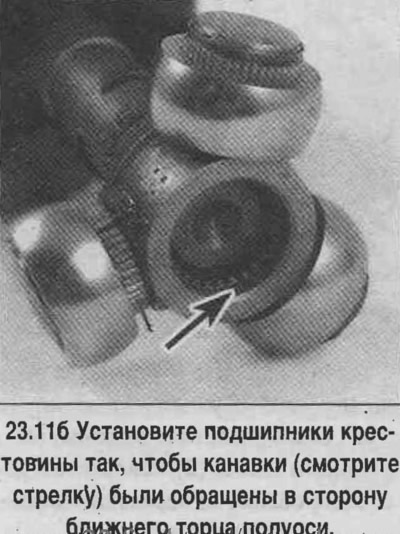

11. Сглобете пантата, като спазвате разстоянието, показано на снимката. Монтирайте корпуса според маркировките, направени по време на разглобяването. Поставете фиксиращите пръстени в жлебовете на вала на оста. Изправете капака и затегнете скобите.
Външна CV става

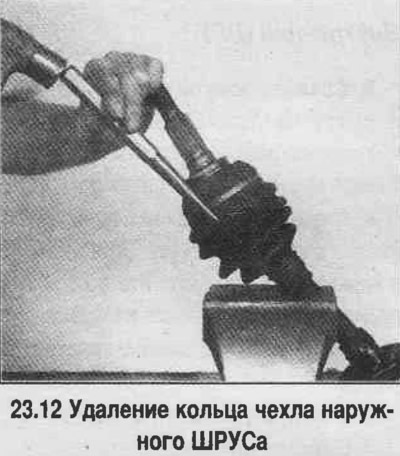

12. Отстранете монтажния пръстен на капака, като го почукате с чук и удар и го преместите, като избягвате деформация (вижте снимката).
13. Отрежете скобите на капака.

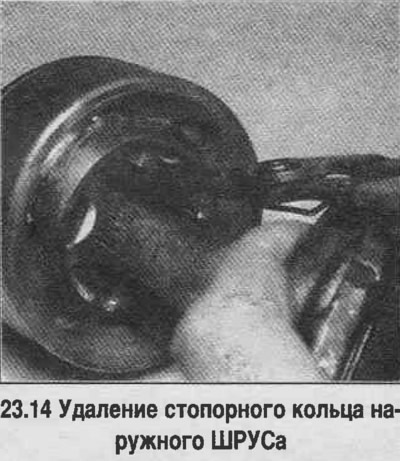

14. Отстранете задържащия пръстен и външната връзка (вижте снимката).
15. Отстранете стария капак.
16. Маркирайте ориентацията на яката и държача на пантата.

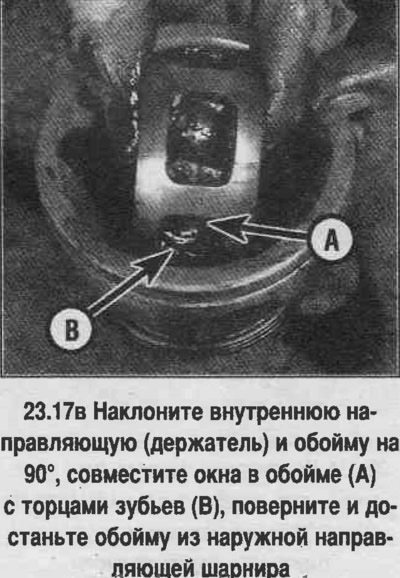

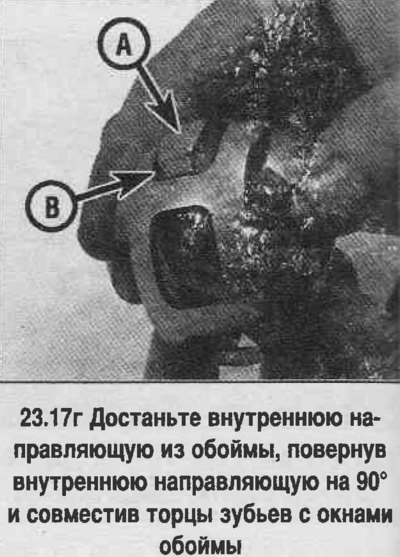

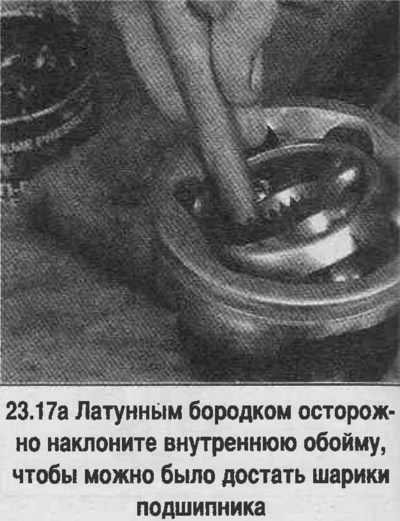

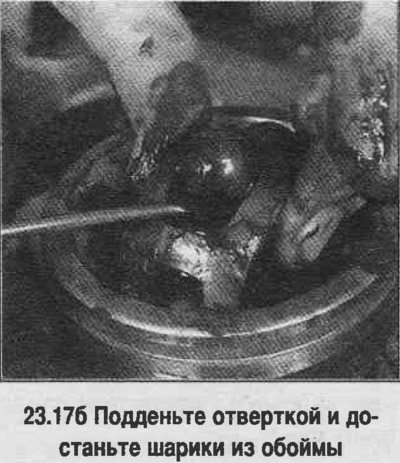

17. Разглобете пантата според снимката.

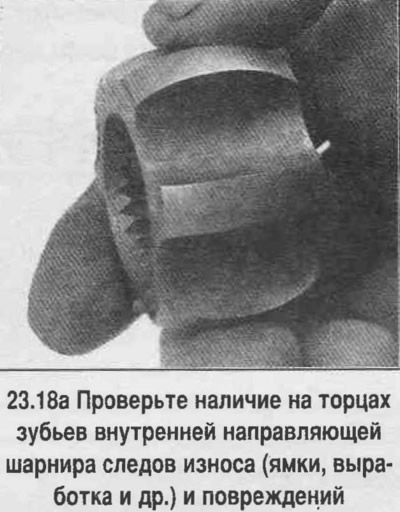

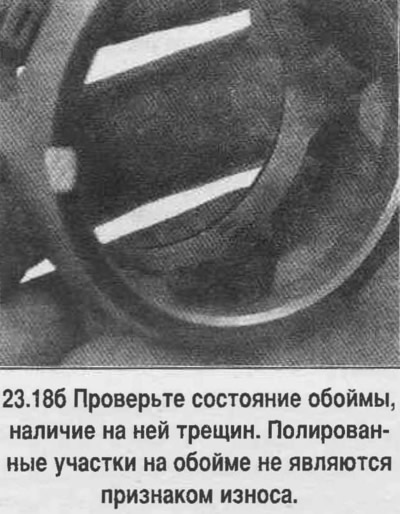

18. Почистете частите и проверете състоянието им. Допуска се появата на полирани участъци, които са следи от нормална работа на пантата (вижте снимката).
19. Инсталирайте вътрешния водач в клетката в реда, обратен на премахването.
20. Инсталирайте вътрешния водач с втулката във външния водач в реда, обратен на отстраняването. Маркировките, които преди това са били нанесени върху вътрешния водач и яката, трябва да се виждат след сглобяването.

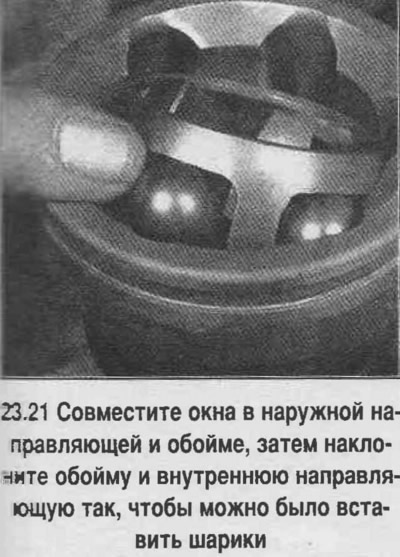

21. Инсталирайте топките в клетката (вижте снимката).

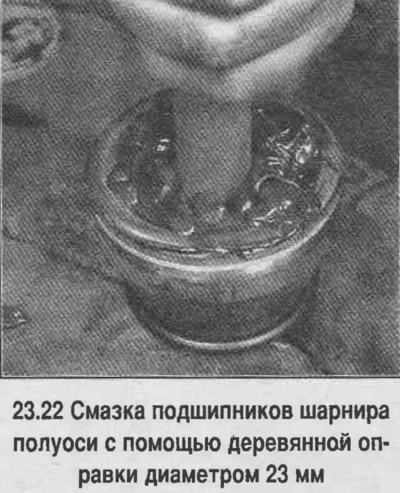

22. Нанесете грес върху съединението през вътрешния отвор на шлица. Разпределете греста, така че да влезе в лагера, като поставите дървен дорник в шлицовия отвор и действа като бутало. Повторете процедурата, докато лагерът бъде напълно смазан (вижте снимката).
23. Монтирайте капака на полуоската. Поставете греста в кухината на капака.
24. Монтирайте сглобения CV шарнир върху полуоската, като подравните шлиците. Натиснете CV шарнира върху задържащия пръстен, който трябва да влезе в жлеба на шарнира.
25. Закрепете капака със скоби, като първо пъхнете краищата на капака в жлебовете.
26. След това монтажът се извършва в обратен ред.
