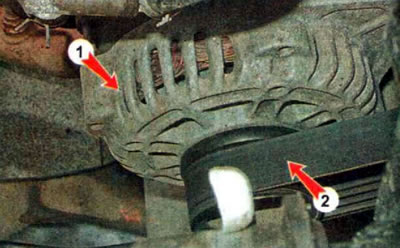

Генератор установлен на задней стенке блока цилиндров справа. Генератор 1 приводится ремнем привода вспомогательных агрегатов 2 от шкива коленчатого вала двигателя.

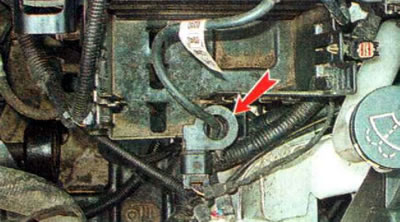

На автомобиле применена система управления электропитанием. Система контролирует состояние аккумуляторной батареи и оптимизирует работу генератора для наиболее эффективного заряда аккумуляторной батареи и увеличения топливной экономичности двигателя. Для этого система регулирует обороты холостого хода и напряжения заряда. Система контролирует состояние аккумуляторной батареи по напряжению в сети при включенном и выключенном зажигании. Также для контроля заряда на проводе соединения батареи с массой установлен датчик тока, работающий на основе эффекта Холла.
Сигналы датчика поступают в блок управления электрооборудованием двигателя. Блок управления электрооборудованием контролирует включение энергопотребителей автомобиля и обменивается данными с ЭБУ и щитком приборов. На основе данных полученных от блока управления электрооборудованием, сигнала генератора и режима работы двигателя ЭБУ управляет регулятором напряжения генератора.

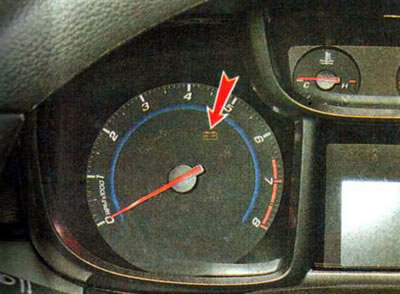

При неисправности цепи зарядки аккумуляторной батареи на щитке приборов загорается контрольная лампа.
Генератор представляет собой трудноразборную конструкцию, поэтому в случае его неисправности обратитесь на специализированную станцию технического обслуживания или замените генератор в сборе. В данной главе описаны только те операции, выполнение которых не требует специальных навыков оборудования.
Рекомендация. Если на щитке приборов загорелась контрольная лампа заряда аккумуляторной батареи, не спешите сразу снимать генератор для ремонта или замены. Сначала убедитесь, что неисправность вызвана отказом самого генератора, а не проводов его электрической цепи или ослаблением натяжения ремня привода (см. ниже «Диагностика неисправностей генератора»).
Технические характеристики генератора
| Производитель | VALEO |
| Модель генератора | TG13 |
| Напряжение питания, В | 14 |
| Сила тока, А | 125 |
