Предњи радијатор грејача
1. Искључите кабл са негативног терминала батерије.
2. Испустите расхладну течност из система за хлађење (видети поглавље 1, одељак 29).
3. Док сте у кабини, уклоните звучноизолациону плочу (видети поглавље 11, одељак 25).
4. Уклоните стезаљке црева за улаз и излаз грејача и одвојите их од језгра грејача.
5. Уклоните преграду за рукавице (видети поглавље 11, одељак 26).
6. Одврните вијке који причвршћују леви носач доњег панела (видети поглавље 11, одељак 22).
7. Одспојите вакуумско црево са соленоидног вентила, одврните завртње за причвршћивање соленоидног вентила и отпустите га са поклопца.
8. Скините поклопац хладњака грејача (погледајте илустрацију).

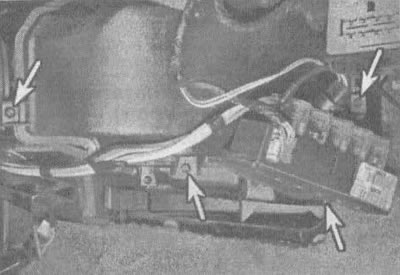

11.8. Одврните три доња вијка и монтажну чахуру (означено стрелицама); још три вијка се налазе дуж горњег обода поклопца
9. Уклоните радијатор грејача.
10. Инсталација се врши обрнутим редоследом. Не заборавите да напуните систем расхладном течношћу (видети поглавље 1, одељак 29).
Задњи радијатор грејача
11. Искључите кабл са негативног терминала батерије. Испразните систем хлађења (видети поглавље 1, одељак 29). Ако је расхладна течност релативно свежа или у добром стању, сачувајте је за каснију употребу.
12. Уклоните леви бочни носач средњег реда (видети поглавље 11, одељак 23).
13. Уклоните средњи украсни панел (видети поглавље 11, одељак 12).
14. Одвојите задњи испаривач и кућиште вентилатора од врата (видети одељак 10).
15. Извршите редослед радњи назначен на фотографијама (видети илустрације). Не заборавите да прочитате све пратеће натписе.

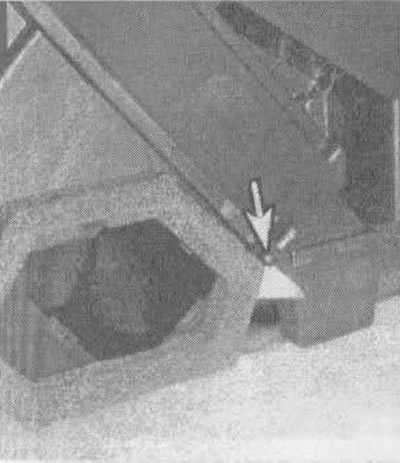

11.15а. Одврните вијке поклопца хладњака са обе стране (означено стрелицама) |

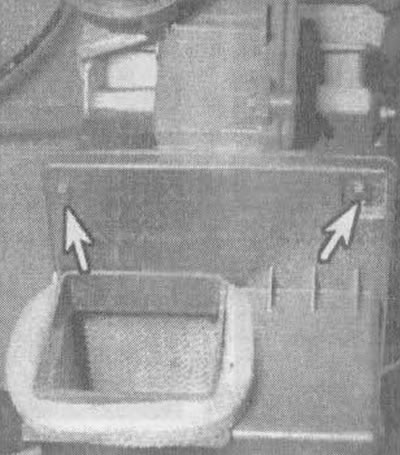

11.15б. Одврните два вијка горњег поклопца и уклоните га |

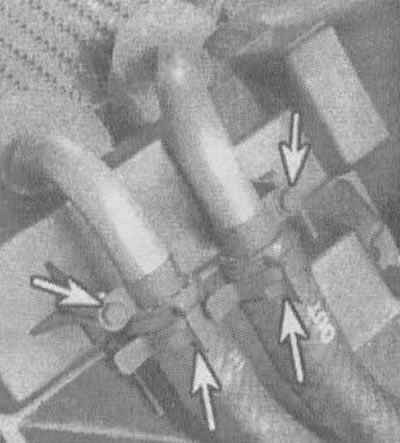

11,15 В. Користећи клешта, стисните стезаљке црева и извуците црева, затим одврните вијке носача прикључка црева (означено стрелицама) |

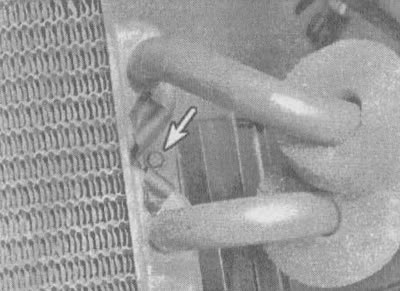

11,15 г. Одврните вијак носача (означен стрелицом) са дна јединице... |

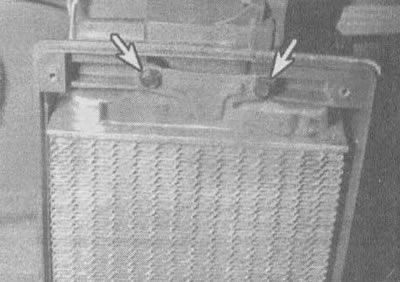

11.15д....и вијке са врха јединице (означено стрелицама), затим извуците језгро грејача
16. Инсталација се врши обрнутим редоследом. Не заборавите да напуните систем за хлађење течношћу (видети поглавље 1, одељак 29).
