12. Уклоните леви носач средњег реда (видети поглавље 11, одељак 23) и средњи украсни панел (видети поглавље 11, одељак 12).
13. Да бисте уклонили задњи мотор вентилатора, цео склоп мора бити уклоњен са врата.
Опрез: Иако није потребно искључивати било које од црева компресора или клима уређаја, морају се предузети посебне мере предострожности при раду са овим цревима и спојницама. Ни под којим околностима се не смеју отпуштати или одвајати осим ако систем није испражњен у радионици или сервисној станици.
14. Приликом уклањања мотора компресора, пратите редослед радњи као на фотографијама, обратите пажњу на потписе. Ако је потребно уклонити вентилатор са електромотора, одврните навртку на вратилу мотора (видети илустрацију 10.5).

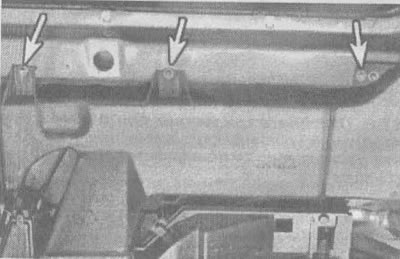

10.14а. Одврните вијке горњег ваздушног канала (означено стрелицама) |

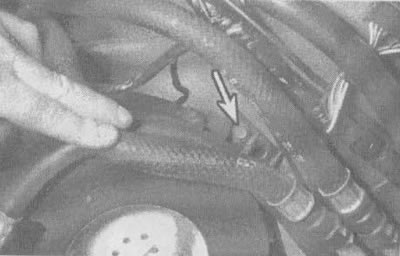

10.14б. Одврните завртње који се налазе са десне стране (означено стрелицом)... |

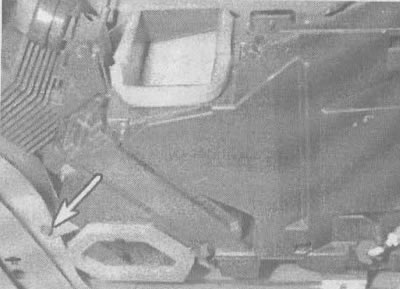

10,14 V....и са леве стране (означено стрелицом) јединице компресора |

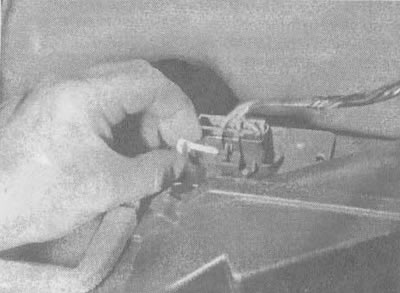

10,14 г. Искључите све електричне конекторе (један од њих, приказан овде, има чеп који се мора уклонити пре повезивања) |

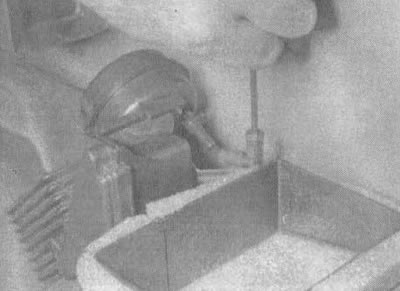

10.14д. Искључите вакуумско црево |

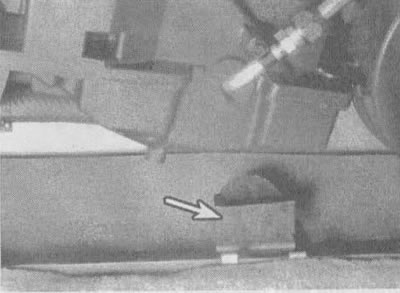

10.14е. Повуците компресор нагоре да бисте га одвојили од гуменог чепа за испуштање (означено стрелицом) |

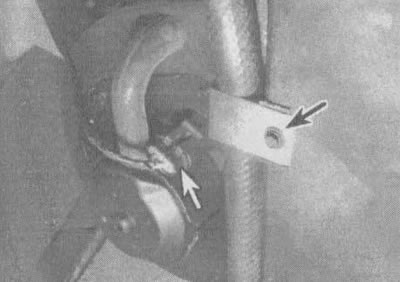

10.14ж. Мотор вентилатора се налази позади - искључите електрични конектор и одврните завртањ за монтажу црева (означено стрелицама) |

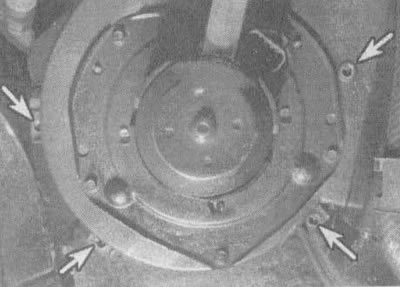

10.14з. Уклоните завртње (означене стрелицама) који причвршћују поклопац компресора за кућиште задњег грејача и клима уређаја |

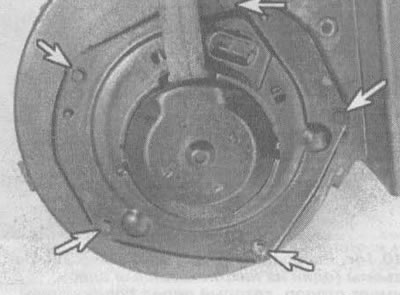

10.14i. Отпустите завртње (означене стрелицама) и извуците мотор вентилатора из поклопца |

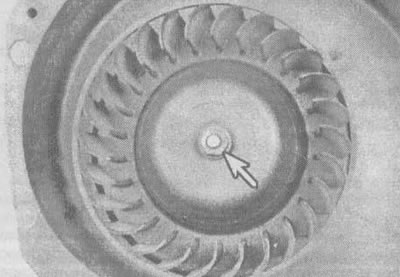

10.5. Одврните навртку (означену стрелицом) са осовине електромотора и извуците вентилатор (навртка се одврће у смеру казаљке на сату) |
15. Инсталација се врши обрнутим редоследом.
