Пажња! Систем климатизације је под високим притиском. Немојте отпуштати никаква црева или прикључке нити уклањати било које делове док систем не буде испражњен у радионици или сервисној станици. Користите заштиту за очи када одвајате цеви за климатизацију.
Белешка. Ако се мења компресор, мора се заменити и филтер (види одељак 14).
Повлачење
1. Пустите да се систем клима уређаја испразни уместо вас (види горе наведене мере предострожности).
2. Искључите негативни кабл са акумулатора, а на возилима са предњим вентилатором уклоните овај помоћни вентилатор (види одељак 4).
3. Ставите аутомобил на паркирну кочницу и блокирајте задње точкове. Подигните предњи део возила и причврстите га за постоља.
4. Да бисте уклонили хладњак, пратите кораке приказане у серији фотографија (види илустрације), Не заборавите да прочитате пропратне натписе.

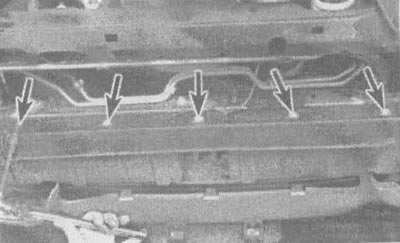

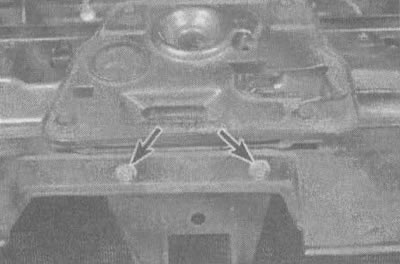

16.4а. Уклоните горњи штитник дифузора (означено стрелицама), одвртањем вијака и извлачењем штита из његових држача | 16.4б. Уклоните доњи дефлектор тако што ћете одврнути пет вијака (означено стрелицама),... |

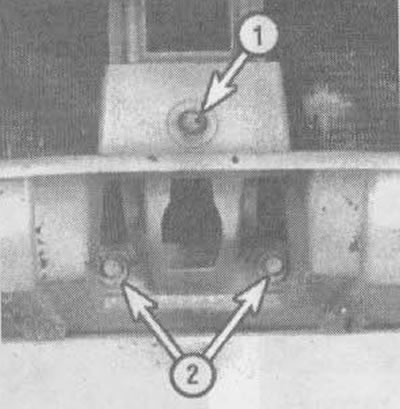

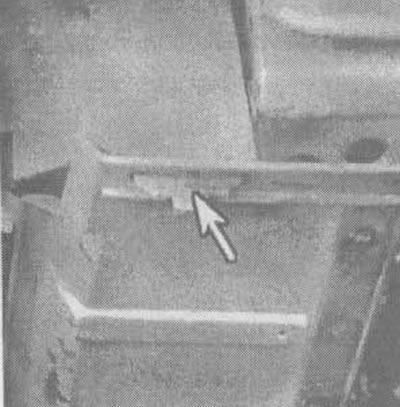

16.4ц....отпуштањем бочних закрилаца (означено стрелицом)... | 16.4г....и уклањање централног завртња (1). Уклоните централну решетку тако што ћете одврнути доње завртње решетке (2)... |

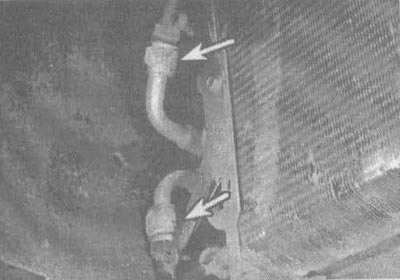

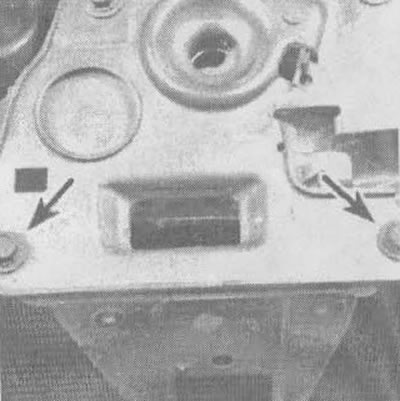

16.4д....и вијци горње решетке (означено стрелицама) | 16.4е. Уклоните горње и доње линије расхладног средства (означено стрелицама), коришћење кључа за подршку како би се избегло увртање цевовода; да бисте спречили да прљавштина уђе у цевоводе, зачепите их |

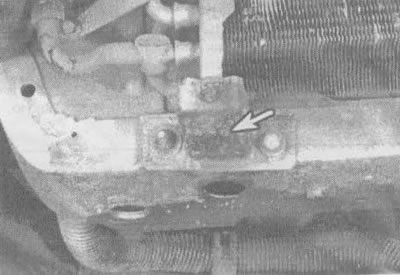

16.4г. Уклоните доње изолаторе (један од њих је означен стрелицом), налази се на доњим угловима хладњака и уклоните хладњак уклањањем горњег изолатора и заптивке
Инсталација
5. Ако се уграђује нови радијатор, додајте једну унцу свежег уља у радијатор пре уградње.
6. Инсталирајте делове обрнутим редоследом. Не заборавите да поставите гумене заптивке испод радијатора и нове О-прстенове на линији расхладног флуида (видети илустрацију 14.7).
7. Нека систем пумпа, допуни и тестира на цурење у истој радионици која је испразнила систем.
