Опрез! Систем климатизације је под високим притиском. Не ослабляйте лиснато нема црева и цеви и не вадите никакве детаље, док не буде извршена пражњење система у радионици или на станици одржавања. Приликом одвајања црева клима уређаја, користите заштиту за очи.
Предњи испаривач
1. Испразните систем климатизације (погледајте горе наведене мере предострожности).
2. Извуците негативан жице из батерије и на аутомобилима опремљеним налази испред вентилатора, уклоните овај помоћни вентилатор (видети одељак 4).
3. Скините поклопац хладњака грејача и сам хладњак (видети одељак 11).
4. Одспојите улазне и излазне цеви на испаривачу.
5. Уклоните горњу плочу (видети поглавље 11, одељак 22).
6. Искључите конектор ожичења мотора и уклоните четири завртња који причвршћују амортизер и подкућиште.
7. Из моторног простора одврните четири вијка који причвршћују поклопац испаривача за испаривач. Уклоните испаривач.
Задњи испаривач
8. Испразните систем климатизације (видети горе наведене мере предострожности).
9. Одспојите негативни кабл акумулатора и испустите воду из система за хлађење (видети поглавље 1, одељак 29).
10. Уклоните бочну плочу (видети поглавље 11, одељак 12).
11. Одвојите задњи испаривач и кућиште вентилатора од врата (видети одељак 10), затим уклоните језгро задњег грејача (видети одељак 11).
12. Да бисте уклонили задњи испаривач, пратите кораке приказане у серији фотографија. Пратите редослед акција, обратите пажњу на потписе.

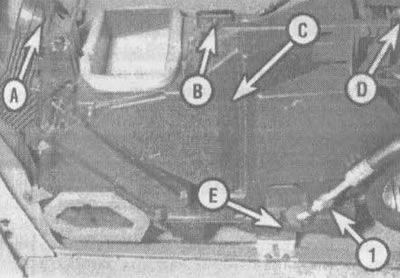

17.12а. Вијци који држе задњи поклопац испаривача налазе се позади (приказан је предњи поглед): А - Вијци поклопца хладњака, Б - Горњи задњи вијци, Ц - Средишњи вијак, Д - Излаз задњег испаривача, Е - Вијци посуде за пражњење, 1 - Улаз испаривача |

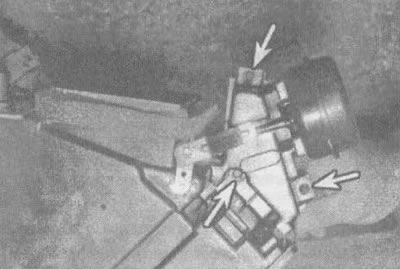

17.12б. Поглед А - Одврните вијке близу испаривача (означено стрелицама) |

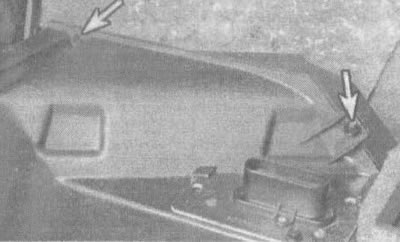

17.12v. Поглед Б - Одврните горње задње вијке... |

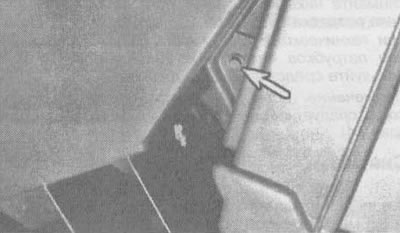

17.12. Поглед C -...и вијак у центру (означено стрелицом) |

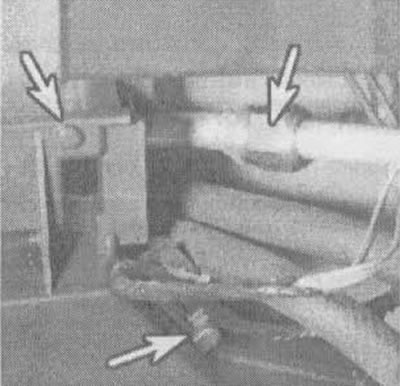

17.12д. Поглед Д - Уклоните назначене вијке (стрелице лево - вијци нису видљиви на овој фотографији), излаз испаривача (стрелица десно) и улаз расхладног вода (видети илустрацију 17.12а). Користите резервни кључ да бисте избегли увијање водова |

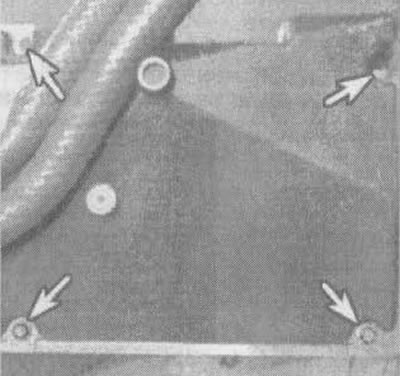

17.12e. Поглед E - Одврните четири вијка који причвршћују посуду за одвод (означено стрелицама) |

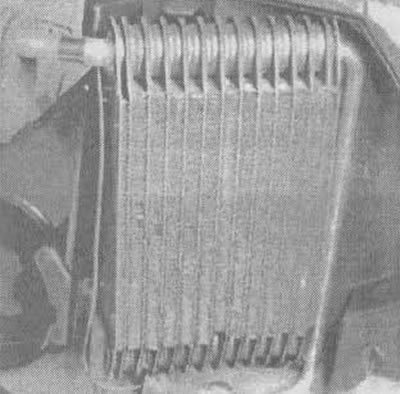

17,12 г. Подигните поклопац, а затим пажљиво уклоните задњи испаривач
13. Инсталација се врши обрнутим редоследом. Не заборавите да напуните систем за хлађење течношћу (видети поглавље 1, одељак 29). Напумпајте, напуните и тестирајте цурење целог система климатизације у истој радионици где сте га испразнили.
