Задње светло (Chevrolet Orlando 1)

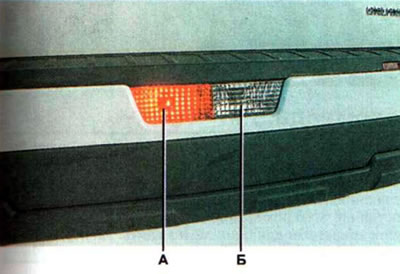

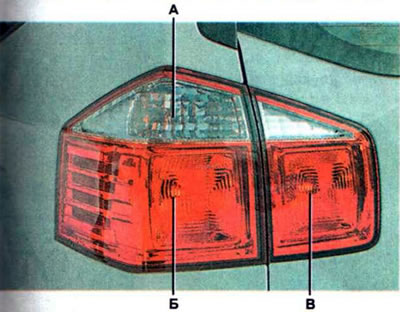

Аутомобил је опремљен комбинованим светлима. Сваки се састоји од два дела: спољашњих - који се налазе на задњим крилима и унутрашњих - на вратима пртљажника. Садрже светла за паркирање, стоп светла и показиваче правца. Поред тога, на задњем стајном трапу налази се додатно задње светло са светлима за маглу и светлима за вожњу уназад.

Скидање спољашњег дела задњег светла и замена сијалице стоп светла/бочног светла, показивача правца

1. Припремамо аутомобил за одржавање и поправку.

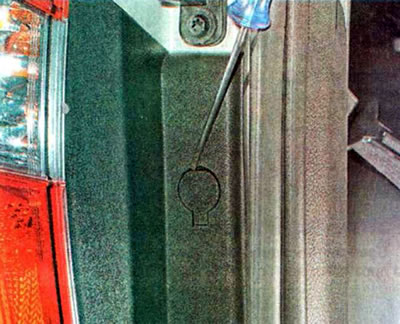

2. Користећи танки одвијач са прорезом, одвојите чепове који покривају два завртња који причвршћују задње светло...

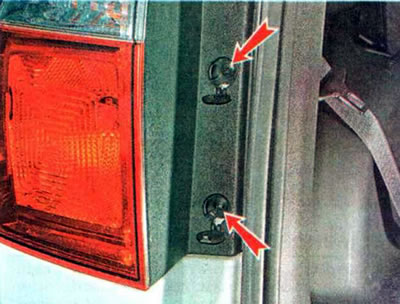

...и одврните завртње помоћу крстастог одвијача.



3. Уклоните спољашњи део фењера тако што ћете га померити уназад.

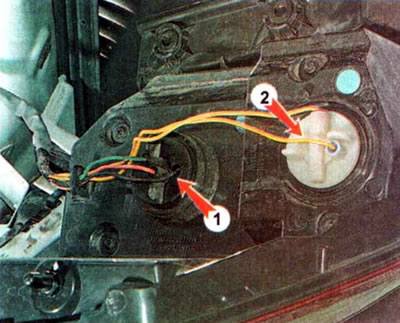

4. Ако је потребно заменити сијалицу стоп/бочног светла 1 или сијалицу показивача правца 2, окрените грло неисправне сијалице у смеру супротном од казаљке на сату...

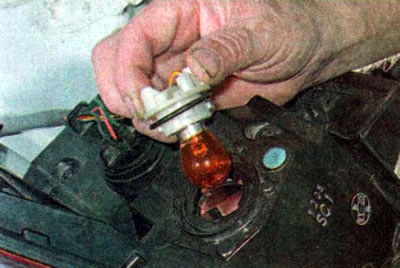

...и извадите га из кућишта батеријске лампе.

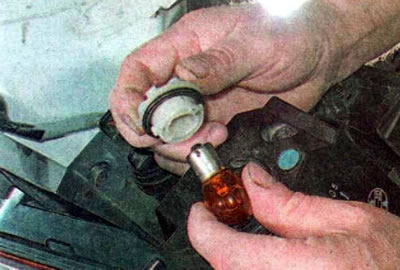

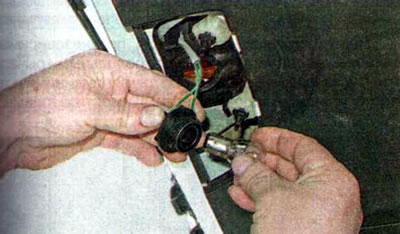

Лагано притисните лампу у грло, окрените је у смеру супротном од казаљке на сату и извадите је.

Препорука. Док радите, уверите се да је нит сијалице изгорела. Постоје случајеви када лампа не ради због оксидованих контаката у електричним везама. Приликом замене неисправних сијалица, проверите стање контаката. Ако је потребно, третирајте их средством за чишћење и заштиту електричних контаката.

5. Ако је потребно заменити спољни део батеријске лампе, извадите оба грла из ње.

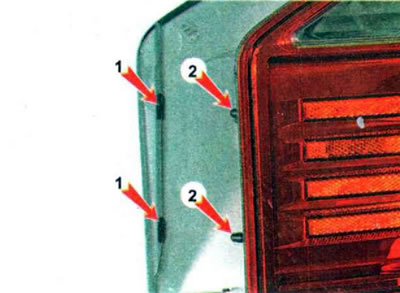

6. Инсталирајте делове обрнутим редоследом. Уверавамо се да држачи секције лампе 2 улазе у чауре 1 на задњем крилу.

Замена сијалице бочног светла и унутрашњег дела задњег светла

1. Припремамо аутомобил за одржавање и поправку.

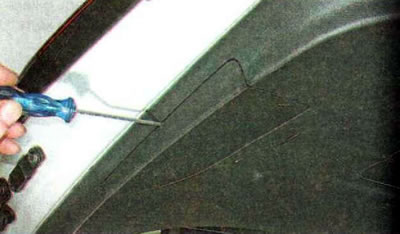

2. Користећи одвијач са прорезом, одвојите поклопац отвора у облози врата пртљажника...

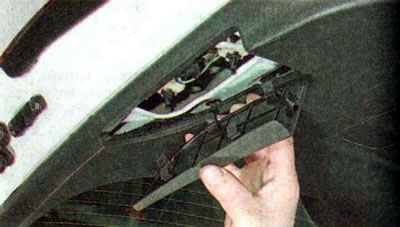

...уклањамо га и добијамо приступ унутрашњости фењера.

Препорука. Док радите, уверите се да је нит сијалице изгорела. Постоје случајеви када лампа не ради због оксидованих контаката у електричним везама. Приликом замене неисправних сијалица, проверите стање контаката. Ако је потребно, третирајте их средством за чишћење и заштиту електричних контаката.

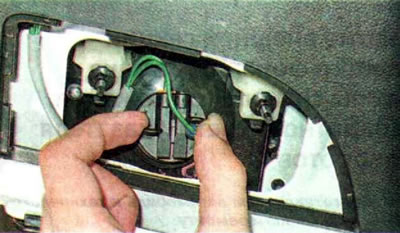

3. Ако је потребно заменити лампу, окрените њено грло у смеру супротном од казаљке на сату и извадите га из кућишта батеријске лампе.



Лагано притисните лампу у грло, окрените је у смеру супротном од казаљке на сату и извадите је.

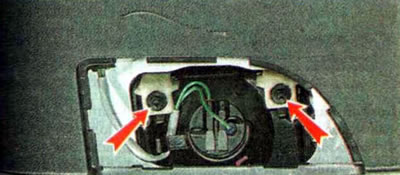

4. Ако је потребно заменити лампу, олабавите причвршћивање одвртањем две навртке помоћу кључа са цевчицом од 8 мм до краја навоја клина.

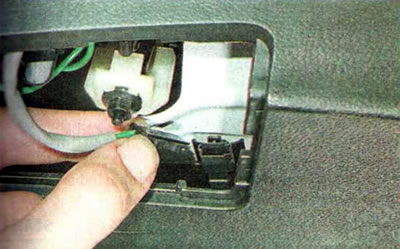

Притиском на браву, одспојимо блок каблова.

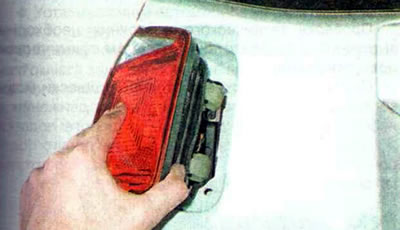

Уклањамо фењер.



5. Инсталирајте делове обрнутим редоследом.

Замена светала за маглу, светла за вожњу уназад и додатних сијалица задњег светла

1. Припремамо аутомобил за одржавање и поправку.

Напомена: Додатним сијалицама се може приступити са унутрашње стране задњег браника без његовог скидања. Погодније је обавити овај посао постављањем аутомобила на инспекцијски јарак или надвожњак.

Препорука. Док радите, уверите се да је нит сијалице изгорела. Постоје случајеви када лампа не ради због оксидованих контаката у електричним везама. Приликом замене неисправних сијалица, проверите стање контаката. Ако је потребно, третирајте их средством за чишћење и заштиту електричних контаката.

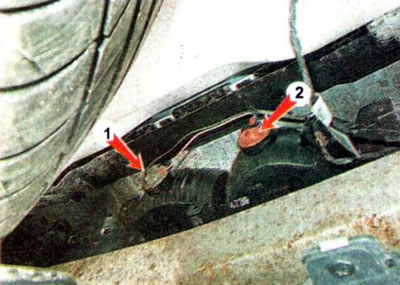

2. Ако је потребно променити сијалицу светла за вожњу уназад 1 или сијалицу светла за маглу 2...

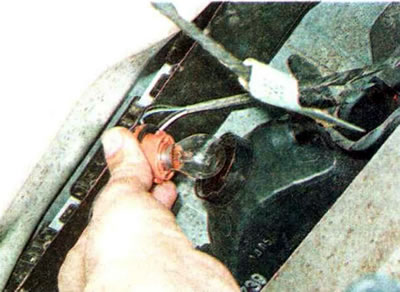

...окретањем грла неисправне лампе у смеру супротном од казаљке на сату, уклањамо је из тела батеријске лампе.



Лагано гурамо лампу у грло и, окрећући је у смеру супротном од казаљке на сату, извадимо је.

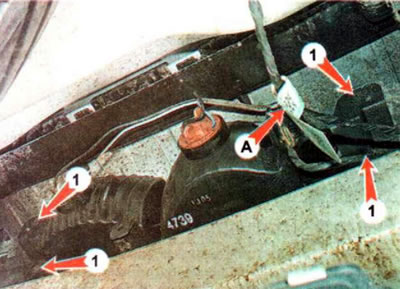

3. Ако је потребно заменити лампу, притисните браву, одспојите конекторе кабла А. Користећи крстасти одвијач, одврните четири завртња за монтажу 1 и извадите лампу.



4. Инсталирајте делове обрнутим редоследом.
