Комплети се међусобно разликују по типу дисплеја (обичан, ЛЕД, течнокристални, уграђен у ретровизор или самостојећи итд.), броју сензора (два, четири или више), могућности радара да прати само задњи део аутомобила или и предњи итд. Цена комплета зависи и од других параметара. Разлика у цени између најједноставнијих и најсложенијих комплета може бити неколико пута већа. Стога, приликом куповине, сами одлучите шта вам је заиста потребно и колико сте спремни да платите за то.
У овом одељку ћемо размотрити инсталацију најпопуларнијег комплета са ЛЕД дисплејем и четири сензора, који прати само задњи део аутомобила.

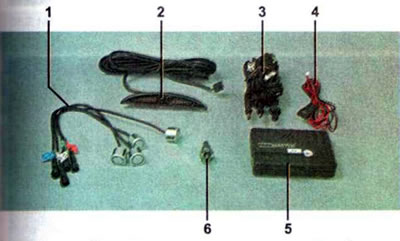

Комплет за уградњу паркинг радара: 1 - ултразвучни сензори; 2 - индикаторски дисплеј са кабловским снопом; 3 - каблови за повезивање сензора; 4 - жице за напајање напоном; 5 — радарска контролна јединица; 6 - специјална бушилица са резачем
За извођење радова биће вам потребна метарска трака, бушилица, бушилица пречника једнаког пречнику монтаже сензора (обично је укључена у комплет испоруке), пластичне стезаљке и извлакач за држаче лајсни, бушилица пречника 10-15 мм. Можда ће вам бити потребна округла турпија или турпија са иглом.
1. Припремамо аутомобил за одржавање и поправку.

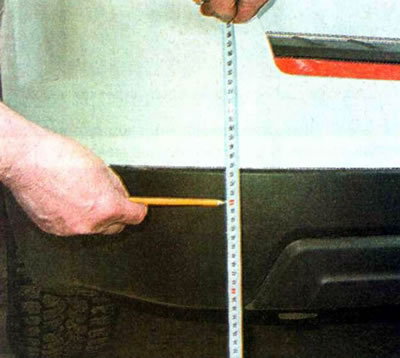

2. Означите места за постављање сензора на задњем бранику (у зависности од броја сензора који су укључени у комплет испоруке). Сензори треба да буду постављени симетрично у односу на вертикалну осу аутомобила и на растојању од 0,5-0,6 м од тла.

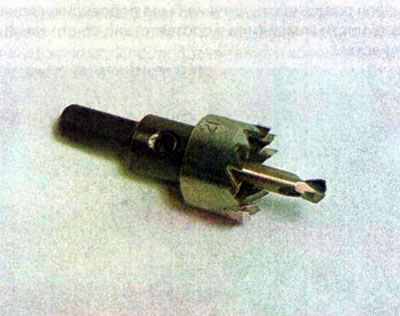

3. Коришћењем посебне бушилице са резачем (обично је укључена у комплет за уградњу паркинг радара)...

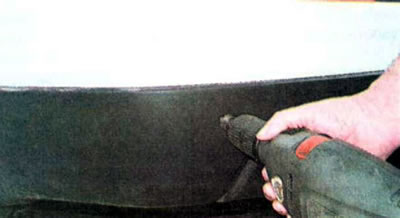

... правимо рупе на претходно обележеним местима.
Коментар.

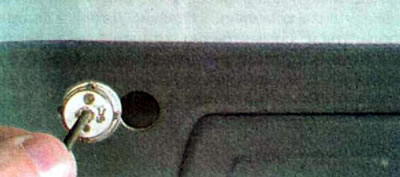

- Сензори (на полеђини) могу бити означени како би се назначила њихова исправна оријентација.
- Ови сензори треба да буду инсталирани тако да стрелица буде окренута нагоре.

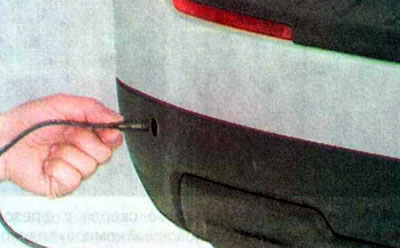

4. Провлачимо жицу сензора кроз рупу испод браника.

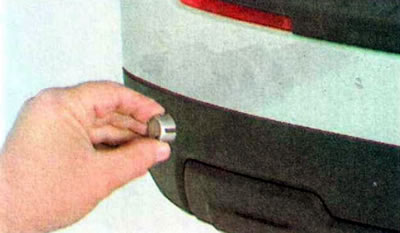

5. Поставите сензор у отвор тако да предња површина сензора буде нормална на површину тла (или у складу са стрелицом, ако постоји).

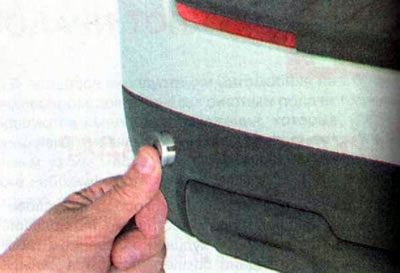

6. Притисните сензор док се не учврсти у бранику.
Напомена: Каблови и сензори су означени латиничним словима. Приликом инсталације, неопходно је да се, када се аутомобил гледа отпозади, блокови каблова и сензори налазе по абецедном реду с лева на десно (ако је дисплеј инсталиран на инструмент табли или ретровизору) или с десна на лево (ако је дисплеј инсталиран на задњој полици).
7. Инсталирајте преостале сензоре на исти начин.

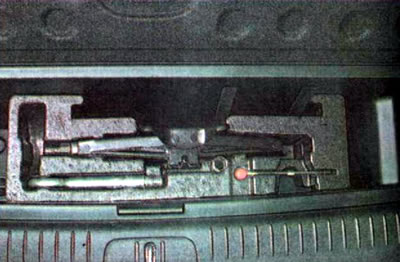

8. Да бисте поставили кабловски свежањ до сензора, уклоните кутију са алатом. Да бисте то урадили, подигните поклопац и извадите алат.

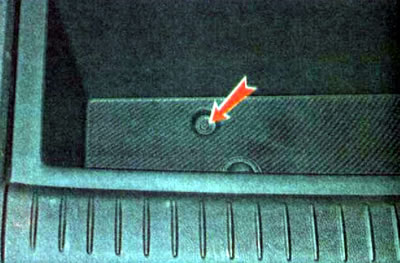

9. Користећи кључ са наставком од 10 мм, одврните два монтажна вијка.

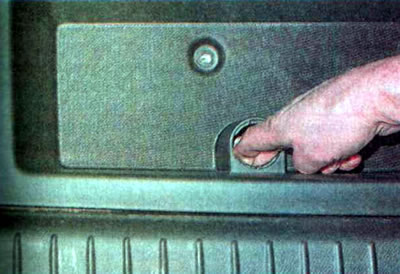

10. Извуците утикач и повуците га нагоре...

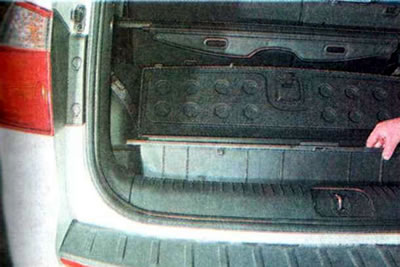

... уклањамо кутију.

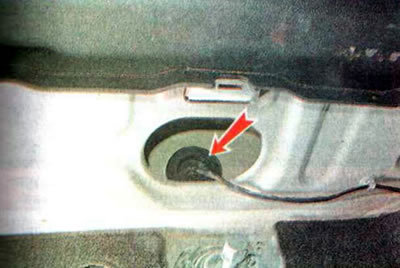

11. Постављамо кабловски сноп кроз отвор на задњем зиду пртљажника...

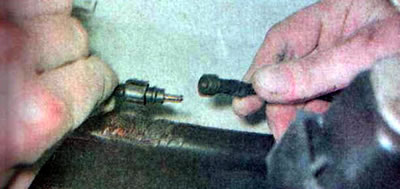

12. Испод задњег браника, повежите жице сензора са кабловским свежњем у складу са ознакама конектора.
Напомена: Екран се причвршћује помоћу посебне налепнице са слојем лепка.
13. Инсталирајте дисплеј паркинг радара на место погодно за возача (на пример, на инструмент табли, на ретровизору или на задњој полици) и положите кабловски сноп од показивача индикатора до задњег левог крила. У процесу полагања ожичења, демонтирамо потребне унутрашње делове.

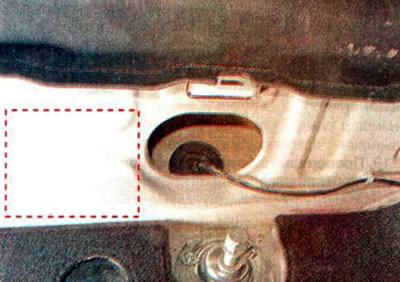

14. Обришите чистом крпом и размастите белим спиритом малу површину са унутрашње стране задњег зида.

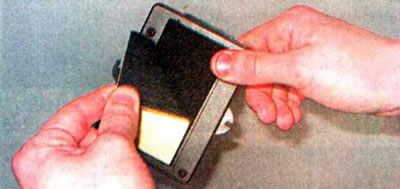

15. Одвојите држач од радарске контролне јединице, уклоните заштитну фолију са лепљиве основе и залепите је на одмашћено подручје задњег крила.

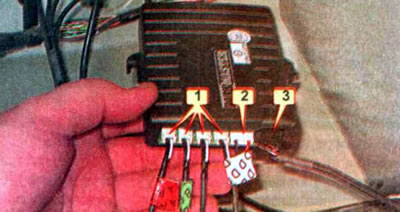

16. Повежите блок 1 кабловског свежња сензора са контролном јединицом (ознаке на кабловима морају се подударати са ознакама конектора на јединици), блок 2 каблова за напајање и блок 3 кабловског свежња дисплеја.
17. Инсталирајте контролну јединицу на држач залепљен за крило.

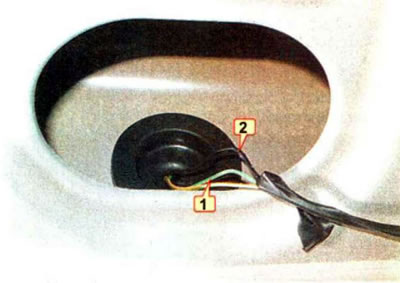

18. Повежите жицу за напајање +12 V контролне јединице (за приказани комплет, ово је црвена жица) са зелено-белом жицом кабловског свежња 1. Повежите другу жицу за напајање јединице (црна жица) са црном жицом кабловског свежња 2.
19. Проверавамо рад паркинг радара постављањем различитих предмета испред задњег браника на различитим растојањима. Ако је потребно, поново инсталирамо сензоре, мењајући њихову оријентацију.
Напомена: Радар ради када је контакт укључен и ручица аутоматског мењача је у положају R или је укључена брзина за вожњу уназад код ручног мењача.
20. Причврстите све висеће кабловске снопове паркинг радара. Уграђујемо тапацирунг пртљажника и остале уклоњене делове ентеријера.
Оригинални чланак је на веб-сајту «CHEVYMAN.ru»
