Подешавање јачине фарова

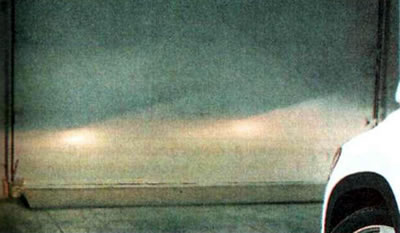

Можете претходно проверити смер фарова тако што ћете аутомобил поставити насупрот вертикалног, равног зида на удаљености од два до три метра. Укључујемо кратко светло, које треба да има јасне горње границе за оба фара, а истовремено њихови хоризонтални делови треба да буду на истом нивоу.
Препорука. Препоручљиво је извршити проверу ноћу.
Напомена: Прецизно подешавање снопова фарова је могуће само уз употребу посебног оптичког уређаја, али ако је потребно, снопове фарова можете прилично прецизно подесити и сами.

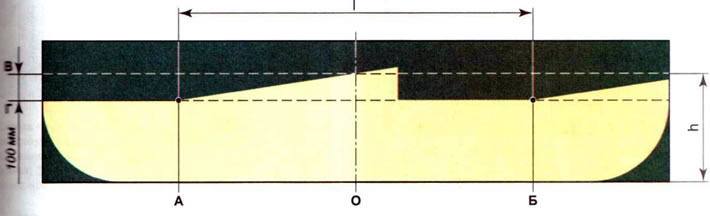

Дијаграм распореда екрана за подешавање фарова: А - вертикална линија која означава положај кратког светла левог фара; Б - вертикална линија која означава положај кратког светла десног фара; Б - хоризонтална линија која означава положај центара кратких светала; Г - линија која означава висину хоризонталне границе кратког светла; О - средишња линија аутомобила; l — растојање између кратких светала; h — растојање од површине платформе на којој је возило постављено до центара кратких светала
За извођење радова биће вам потребна хоризонтална платформа поред равне вертикалне површине (на пример, поред зида куће). Ако нема одговарајућег зида, можете користити лист шперплоче или дебелог картона димензија око 1x2 м, поред тога, биће вам потребна мерна трака дужине 10 м и мали лист картона за покривање једног фара. Рад се изводи са асистентом, у супротном ће бити потребно оптерећење тежине око 75 кг.
1. Поставите потпуно напуњен и опремљен (са резервним точком, алатом и дизалицом) аутомобил на равну хоризонталну површину управно на одабрану вертикалну површину тако да растојање од ње до центра фара буде 10 м.

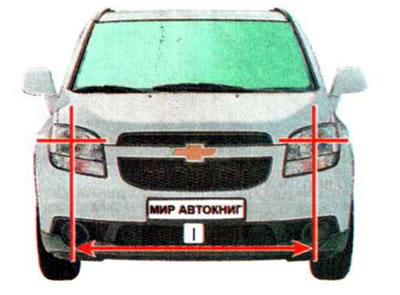

2. Измерите растојање између центара кратких/дугих светала.
3. Проверите притисак у гумама и, ако је потребно, вратите га у нормалу.
4. Поставите дугме за подешавање домета фарова у положај 0.
5. Поставите асистента на возачево седиште (или поставите терет).
6. Снажно заљуљајте аутомобил да бисте подесили вешање.
7. Измерите растојање h од површине платформе до центара кратких/дугих светала.
8. Означите екран. Цртамо линије A B C и D узимајући у обзир димензије l и h.
9. Укључите кратко светло.
10. Покријте десни фар листом картона.
Напомена: Не прекривајте укључена предња светла крпом или другим предметима који ометају приступ ваздуху дуже од два или три минута, јер се пластика од које су направљени дифузори може прегрејати и деформисати.

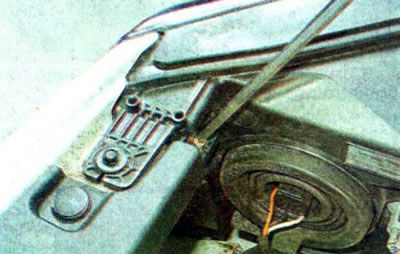

11. Окрените контроле помоћу имбус кључа од 6 мм или крстастог одвијача да бисте померили светлосни оквир хоризонтално...

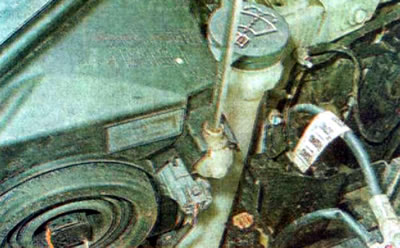

...и вертикално...
...поравнавање кривине светлосне границе са пресеком линија А и Г.
12. Затворите лево предње светло и слично подесите кратко светло на десној страни. У том случају, поравнајте прегиб светлосне ивице са пресеком линија Б и Г.
Ако је светлосна ивица нејасна, онда је могуће да је кратко светло неисправно или је дифузор фарова оштећен. Замућена пластика дифузора може се вратити у провидност полирањем фарова.
