Általános leírása
1. A hűtőfolyadék hőmérséklet-érzékelője egy termisztor (ellenállás, amely megváltoztatja az ellenállás értékét a hőmérséklettel). Az ellenállásértékek megváltoztatása közvetlenül befolyásolja az érzékelő jelfeszültségének nagyságát. Amikor a hőmérséklet csökken, az ellenállás nő. A hőmérséklet növekedésével az ellenállás csökken. Az érzékelő áramkörének meghibásodása a 14-es vagy 15-ös kódot állítja be. Ezek a kódok a hűtőfolyadék hőmérséklet-szabályozó áramkörének meghibásodását jelzik, és a legtöbb esetben a probléma megoldása a vezeték hibájának javítása vagy az érzékelő cseréje.
Vizsgálat
2. Az érzékelő ellenőrzéséhez határozza meg az ellenállásának értékét, amikor az teljesen hideg (10-30°C hőmérsékleten az ellenállás 5600 és 2400 ohm között változik). Ezután indítsa be a motort, és melegítse fel üzemi hőmérsékletre. Az ellenállásnak kisebbnek kell lennie (85-95°C hőmérsékleten az ellenállás 300 és 200 ohm között változik).
Jegyzet. A hűtőfolyadék-hőmérséklet-érzékelő helyzete megnehezíti az elektromos szondák felszerelését a kapcsaira. Ha szükséges, távolítsa el az érzékelőt, és tesztelje melegvíz-tartályban a megfelelő körülmények szimulálásához.
Csere
3. Az érzékelő cseréjéhez távolítsa el a rögzítőlemezt, válassza le az elektromos csatlakozót (lásd az illusztrációt) és óvatosan csavarja le az érzékelőt.

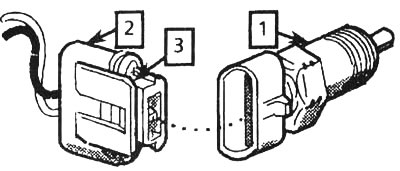

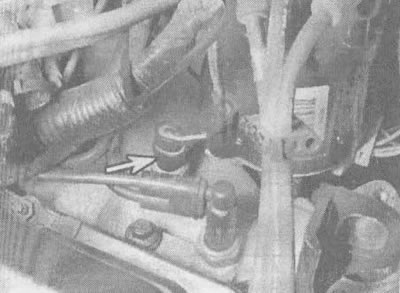

4.3a. A motor hűtőfolyadék hőmérséklet-érzékelőjének eltávolításához (1) távolítsa el a rögzítőlemezt egy kis csavarhúzóval (3), húzza ki az elektromos csatlakozót (2) és óvatosan csavarja le az érzékelőt egy dugókulcs segítségével | 4.3b. A 3,1 literes motor hűtőfolyadék-hőmérséklet-érzékelője a szívócsőben, a TBI blokk közelében található |

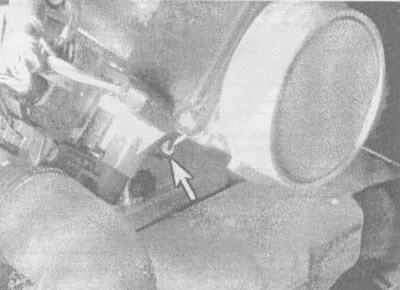

4. Hang A 3,8 literes motor hűtőfolyadék hőmérséklet-érzékelője a fojtószelepház alatti szívócsonkban található
Figyelem! Óvatosan kezelje az érzékelőt. Meghibásodása hatással lesz a teljes üzemanyag-befecskendező rendszer működésére.
4. Új érzékelő felszerelése előtt teflon tömítőszalaggal tekerje be a meneteket, hogy megakadályozza a menetek szivárgását és korrózióját (lásd az illusztrációt).

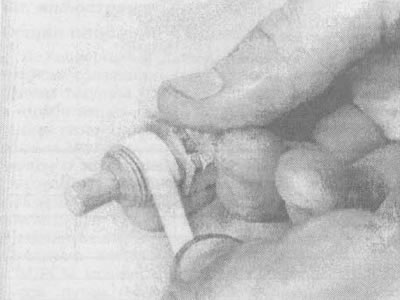

4.4. Új érzékelő beszerelése előtt teflonszalaggal tekerje be a szálakat a szivárgás elkerülése érdekében
5. A beszerelés fordított sorrendben történik.
