Poznámka: Postupy odstraňovania dielov, ktoré tu nie sú zahrnuté, sú opísané vyššie v príslušných častiach "Oprava auta". Ignorujte predbežné operácie, ktoré boli vykonané pri demontáži motora.
1. Odstráňte hnacie remene pomocných jednotiek a kompresora klimatizácie.
2. Demontujte remenicu kľukového hriadeľa.
3. Demontujte spojku pohonu meniča krútiaceho momentu.
4. Odstráňte trubicu mierky oleja.
5. Demontujte výfukové potrubia.
6. Demontujte čerpadlo chladiacej kvapaliny, pozri kapitolu "Chladiaci systém".
7. Demontujte sacie potrubie.
Poznámka: Nasávacie potrubie, teleso škrtiacej klapky, rozdeľovač paliva a vstrekovače je možné demontovať ako jeden celok. Ak nie je potrebná oprava špecifikovaných dielov, nerozoberajte sacie potrubie.
8. Demontujte teleso škrtiacej klapky, pozri časť "Nasávacie potrubie".
9. Demontujte palivové potrubie a vstrekovače, pozri časť "Nasávacie potrubie".
10. Odstráňte odvzdušňovaciu hadicu z chladiaceho systému, pozri kapitolu "Chladiaci systém".
11. Odstráňte kryt odklonu bloku alebo olejové potrubie. V prípade potreby demontujte snímač tlaku oleja a olejový filter z krytu odklonu alebo olejového potrubia.
12. Odstráňte kryty ventilov.
13. Odstráňte vahadlá a tlačné tyče.
14. Odstráňte hlavu ľavej polovice bloku.
15. Odstráňte hlavu pravého polovičného bloku.
16. Odstráňte vodidlá tlačnej tyče spolu s tlačnými tyčami.
17. Vyberte olejový filter. V prípade potreby odstráňte adaptér olejového filtra.
18. Odstráňte olejovú vaňu.
19. Odstráňte predný kryt motora.
20. Odstráňte zadný kryt motora.
21. Odstráňte nádržku na olej a deflektor kľukového hriadeľa.
22. Odstráňte olejové čerpadlo.
23. Odstráňte reťaz a ozubené koleso (spojka systému variabilného časovania ventilov) vačkový hriadeľ. Odstráňte napínač reťaze.
24. Demontujte ozubené koleso kľukového hriadeľa.
25. Demontujte vačkový hriadeľ.
26. Demontujte piesty, ojnice a ojničné ložiská:

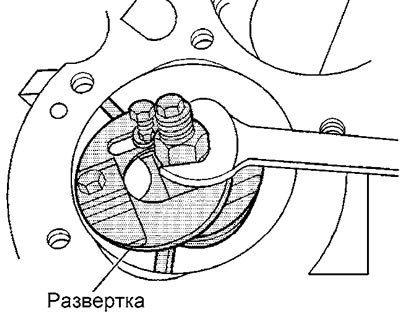

a) Ak je to potrebné, použite výstružník na odstránenie hrebeňa proti opotrebovaniu, kde sa horný kompresný krúžok zastaví na TDC.

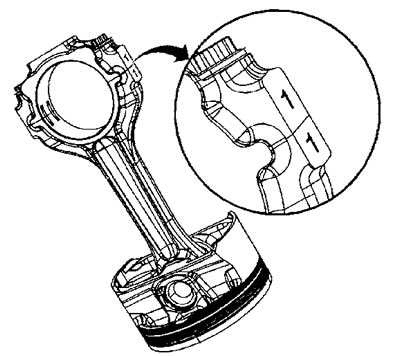

b) Na teleso ojnice a uzáver naneste číselné značky valca.
Upozornenie: Kryty ojnice nie sú zameniteľné, po odstránení piestu a ojnice kryt ihneď nasaďte na ojnicu.

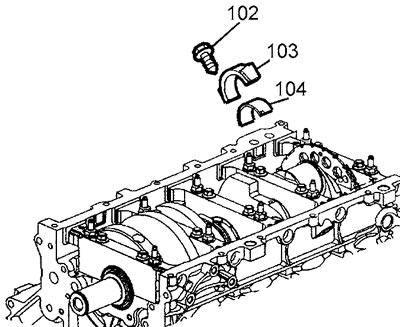

c) Odskrutkujte skrutky (102) zaisťujúce kryt ojnice, odstráňte kryt (103) a hornú panvu ložiska ojnice (104).

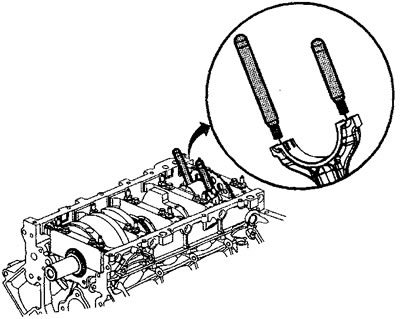

d) Naskrutkujte vodidlá z mäkkého kovu do ojnice, aby ste chránili povrchy čapu ojnice a steny valca.

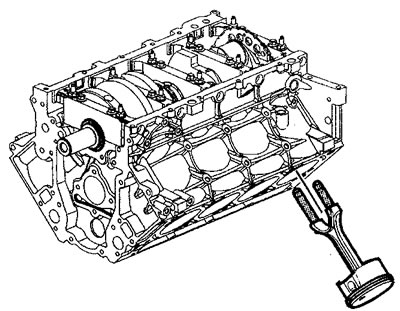

d) Ľahkými údermi plastového kladiva vyklepte ojnicu a piest z bloku valcov.
e) Namontujte veko ložiska do ojnice a vložiek.

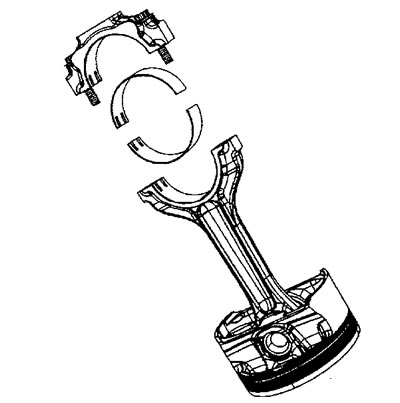

Nainštalujte kryt podľa predtým vytvorených značiek a utiahnite upevňovacie skrutky krytu rukou.
27. Demontujte kľukový hriadeľ:
Pozor: Pred odstránením uzáverov hlavného ložiska kľukového hriadeľa ich označte číslami montážnych miest; čiapky hlavných ložísk nie sú zameniteľné.
Upozornenie: Neinštalujte skrutku hlavného krytu M8 späť.

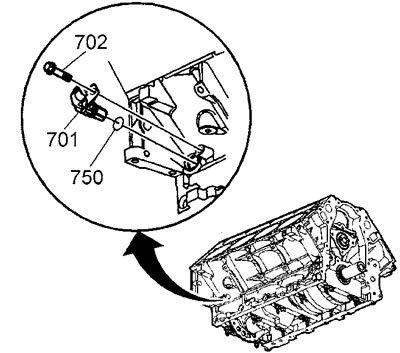

a) Uvoľnite skrutku (702) zaisťujúcu snímač polohy kľukového hriadeľa.
b) Demontujte snímač polohy kľukového hriadeľa (701).
c) V prípade potreby odstráňte tesniaci krúžok (750) zo snímača.

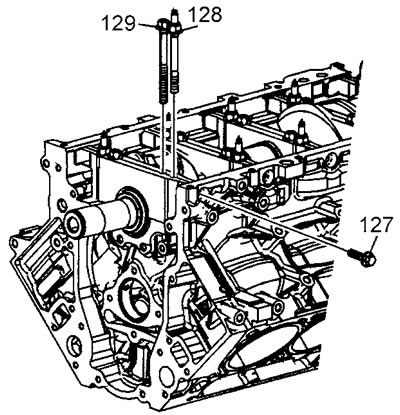

d) Odskrutkujte spojovacie skrutky (127).
d) Odskrutkujte skrutky (129) a závrtné skrutky (128) zaisťujúce veká hlavného ložiska.

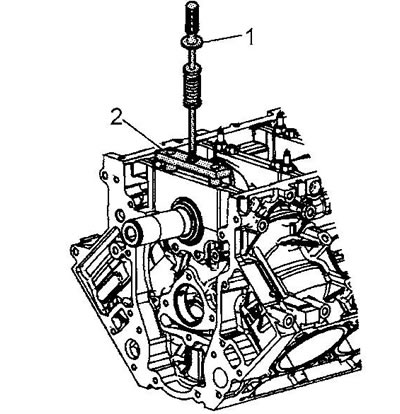

e) Umiestnite zotrvačné kladivo na kryt a utiahnite upevňovacie skrutky adaptéra (2). Uťahovací moment 11 Nm.

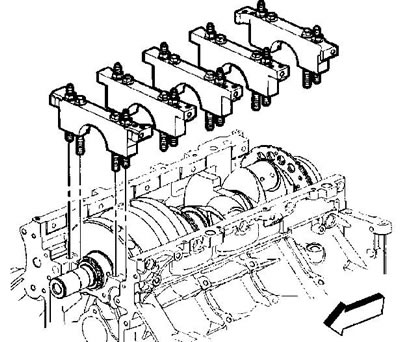

g) Odstráňte uzávery hlavného ložiska.

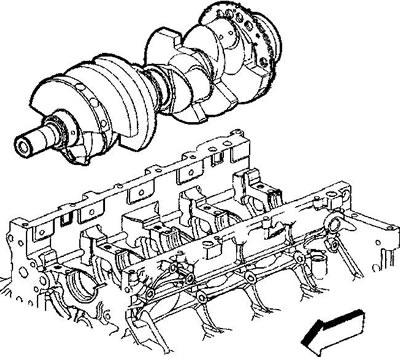

c) Demontujte kľukový hriadeľ.
Upozornenie: Pri údržbe kľukového hriadeľa dávajte pozor, aby ste nepoškodili zuby rozvodového krúžku snímača polohy kľukového hriadeľa. Zárezy, otrepy a iné chyby v zuboch môžu ovplyvniť fungovanie palubného diagnostického systému OBD II.

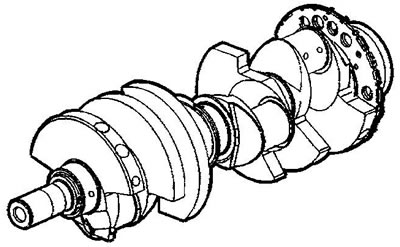

i) Položte kľukový hriadeľ na pracovný stôl na dva drevené bloky.
k) Odstráňte panvy hlavného ložiska z bloku a krytov. Umiestnite vložky tak, aby po zložení zapadli na svoje staré miesta.
28 Odstráňte zátky bloku valcov: Poznámka: Ak tesnenia zátky nie sú poškodené, môžete ich znova namontovať.

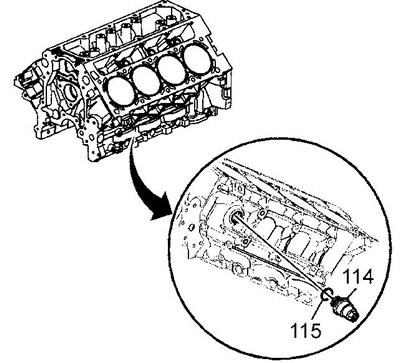

a) Odstráňte ohrievač chladiacej kvapaliny (114) a tesnenie (115).

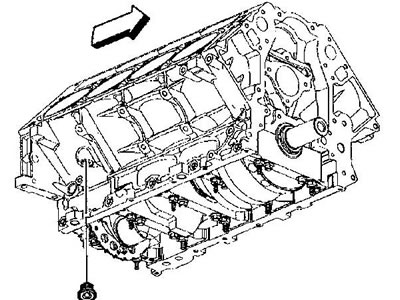

b) Odstráňte zátku a tesnenie zadného vypúšťacieho otvoru pravého polovičného bloku.

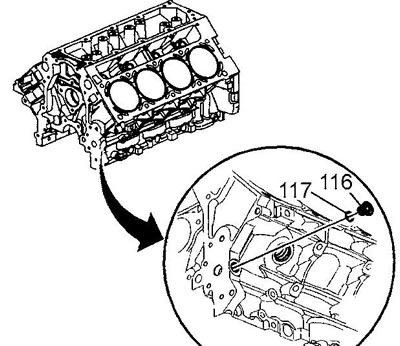

c) Odstráňte prednú zátku (116) a tesnenie (117) olejového vedenia ľavého polovičného bloku.

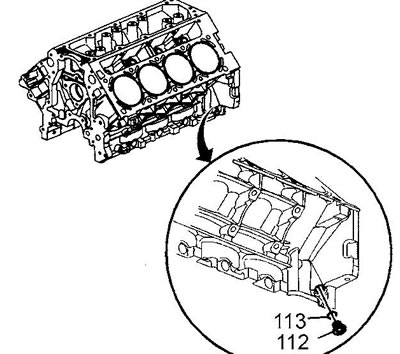

d) Odstráňte zadnú zátku (112) a tesnenie (113) olejového vedenia ľavého polovičného bloku.

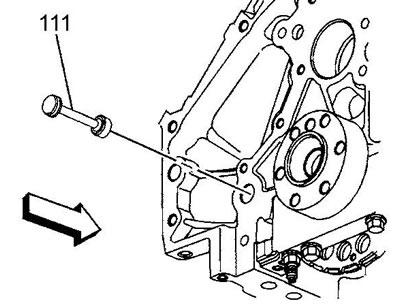

d) Odstráňte zadnú zátku (111) a tesnenie olejového potrubia pravého polovičného bloku.

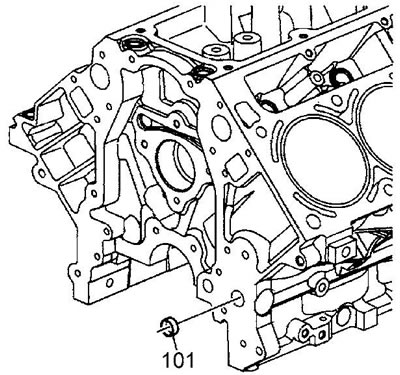

e) Odstráňte prednú zátku (101) pravého polovičného bloku oleja. Túto zástrčku odstráňte iba v prípade potreby. Je potrebné nainštalovať NOVÚ zástrčku.

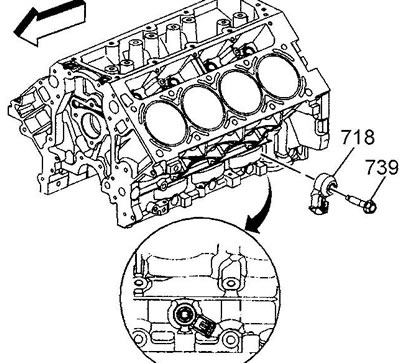

g) Odskrutkujte skrutku (739) zaisťujúcu snímač klepania (718) ľavého polobloku, vyberte snímač.

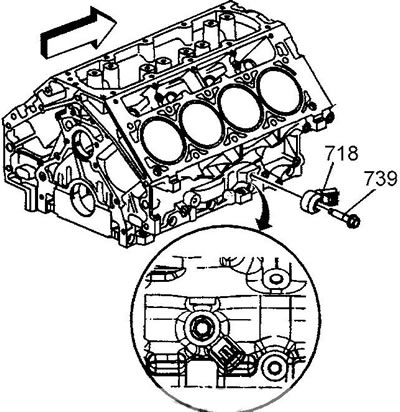

i) Odskrutkujte skrutku (739) zaisťujúcu snímač klepania (718) pravého polobloku, vyberte snímač.
