Працэдура зняцця
1. Павярнуць нацягвальнік рамяня прывада дапаможных агрэгатаў па гадзіннікавай стрэлцы, каб паменшыць нацяжэнне рамяня.
2. Утрымліваючы нацягвальнік у становішчы, які забяспечвае паменшаны нацяжэнне, адлучыць рамень.
3. Зніміце стартар. Глядзі Частка 1E3, Электрычная частка рухавіка - HFV6 3.2L.

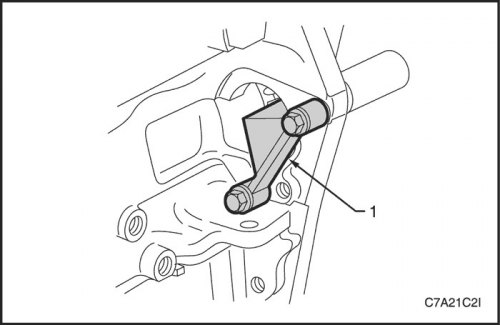

4. Усталяваць прынаду EN-46106 (1) на адтуліну стартара, каб выключыць магчымасць кручэння размеркавальнага вала.

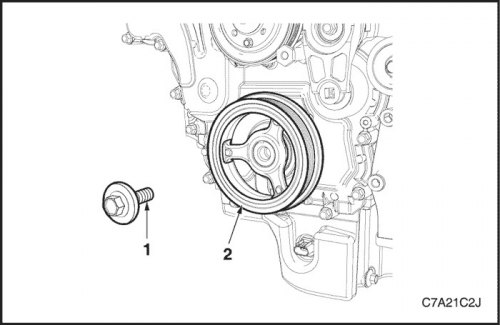

5. Зняць ніт (1) мацаванні шківа (2) каленчатага вала да каленчатага вала.

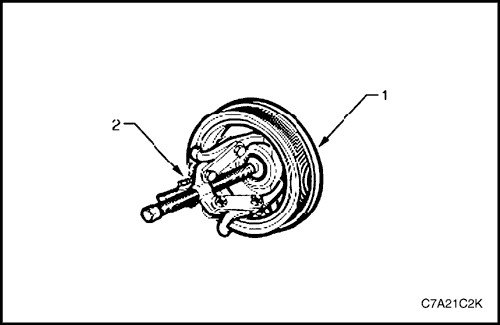

6. Зняць шкіў каленчатага вала ў зборы (1) з каленчатага вала з дапамогай здымніка з трыма захопамі J-41816 (2) або эквівалентнага.

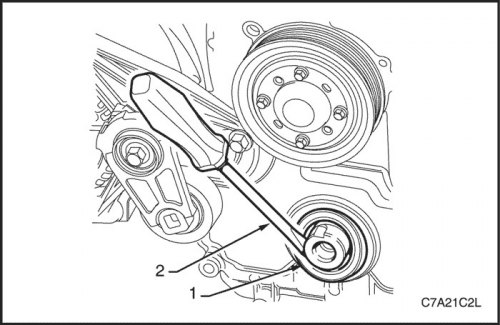

7. Карыстаючыся якой-небудзь прыладай з плоскім лязом (2), асцярожна зняць з пярэдняга вечка пярэдняе ўшчыльненне (1) каленчатага вала.
Ачыстка і агляд
1. Ачысціць шкіў каленчатага вала ў зборы, карыстаючыся якім-небудзь з наяўных у продажы прыдатным які чысціць растваральнікам, не выклікалым карозіі, і шчоткай з мяккім шчаціннем.
2. Прасушыць сціснутым паветрам шкіў каленчатага вала ў зборы.
3. Агледзець шкіў каленчатага вала ў зборы, правяраючы, ці няма наступных няспраўнасцяў:
- Знос або пашкоджанне ўнутранай паверхні, якая кантактуе з каленчатым валам.
- Знос, жалабкі або драпіны на ўшчыльняемай паверхні.
- Знос, адрыў асноўнага матэрыялу ад асновы і агульнае пагаршэнне стану гумовага кольца паміж ступіцай і шківам.
- Пашкоджанне накіроўвалых рэбраў шківа.
Працэдура ўстаноўкі
Увага! Не варта змазваць пярэдні сальнік каленчатага вала ці ўшчыльняемыя паверхні шківа каленчатага вала. Шкіў каленчатага вала неабходна ўсталёўваць на сухое ўшчыльненне.

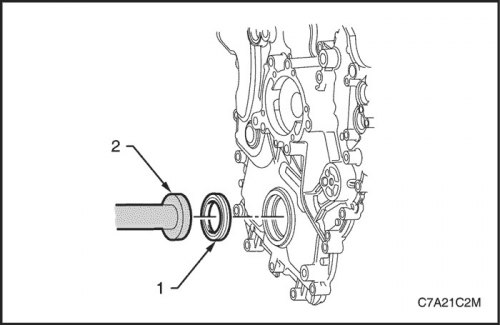

1. Карыстаючыся прынадай J-29184 для ўсталёўкі пярэдняга сальніка каленчатага вала (2) і падыходным малатком, усталяваць новы пярэдні сальнік (1) каленчатага вала так, каб ён цалкам сеў у гняздо перадпакоя вечка.
2. Вышмараваць адтуліну ступицы шківа каленчатага вала.
3. Устанавіць шкіў каленчатага вала на вал, але не да канца.
Увага! Каб пазбегнуць пашкоджанні разьбярства каленчатага вала, варта да канца ўставіць у каленчаты вал прызначанае для ўсталёўкі шківа прынада J-41998-B (1), перад тым як запрасоўваць шкіў і балансір у зборы.

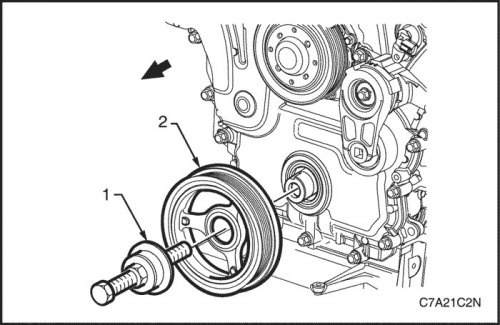

4. Карыстаючыся прынадай J-41998-B (1), цалкам усталяваць шкіў на каленчаты вал.
5. Вышмараваць разьбярства новага стопорного ніта (1) мацаванні шківа каленчатага вала герметыкам Loctite 272 або эквівалентным.
6. Усталяваць стопорный ніт мацавання шківа каленчатага вала.
Зацягнуць
Зацягнуць стопорный ніт шківа каленчатага вала ў зборы момантам 100 Н·м (74 lb-ft) і звярнуць ніт яшчэ на 150°, выкарыстаючы кутні індыкатар крутоўнага моманту KM-470-B.
7. Усталяваць стартар. Глядзі Частка 1E3, Электрычная частка рухавіка - HFV6 3.2L.
8. Усталюеце дапаможны прывадны рамень.
