Увага! Рэмкамплект карданнага шарніра павінен адпавядаць шарніру, які ўсталёўваецца на дадзенай мадэлі аўтамабіля.
1. Зніміце карданны вал.
Карданныя шарніры з вонкавымі стопорнымі кольцамі
2. Зацісніце вал у ціскі.

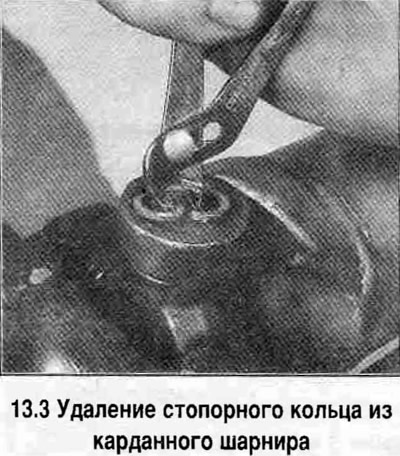

3. Абазначце становішча відэльцаў шарніра і дастаньце стопарныя кольцы (глядзіце фатаграфію).

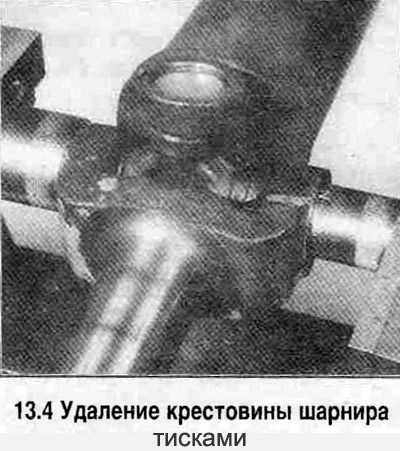

4. Падкладзяце апраўку пад шып і вы-прасуйце крыжавіну шарніра ціскамі праз трубчастую апраўку, пракладзеную пад відэлец, процілеглую гэтаму шыпу, да вынахаду падшыпніка (глядзіце фатаграфію).

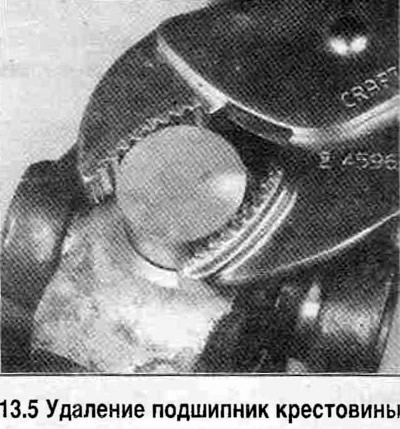

5. Выдаліце падшыпнік крыжавіны (глядзіце фатаграфію).

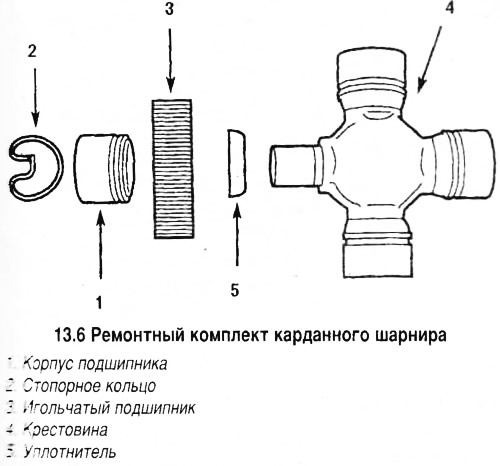

6. Праверце стан дэталей. Пашкоджаныя карпусы падшыпнікаў і ўшчыльняльнікі заменіце дэталямі з рамонтнага камплекта карданнага шарніра (глядзіце фатаграфію).
7. Праверце стан карпусоў падшыпніка, наяўнасць на іх зносу і пашкоджанняў.
Калі карпусы падшыпнікаў у відэльцу шарніра зношаныя так, што пракручваюцца ў адтуліне відэльцу вала, то вал заменіце новым. Праверце правільнасць размяшчэння пылаахоўных ушчыльняльнікаў, паражніну чахла павінна быць у бок цела крыжавіны.
8. Запрасуйце корпус падшыпніка ў відэлец прыкладна на 6 мм.
9. Вышмаруйце іголкі падшыпніка ўніверсальнай змазкай, каб утрымаць іх у корпусе.
10. Устаўце крыжавіну ў запрасаваны корпус падшыпніка, прыняўшы меры, каб не зрушыць іголкі.
11. Прыляпіце змазкай іголкі падшыпнікі да корпуса падшыпніка процілеглага шыпа крыжавіны, упёршы ў крыжавіну апраўку, запрэсуйце абодва карпусы падшыпніка, сціснуўшы губкі ціскоў.
12. З дапамогай ціскоў запрэсуйце падшыпнікі ў відэлец праз апраўкі. Спачатку запрасуйце адзін з падшыпнікаў затым усталюеце стопорное кольца, запрасуйце крыжавіну са другім падшыпнікам да ўпора ў стопорное кольца Ўсталюеце другое стопорное кольца.
13. У такім жа парадку заменіце астатнія падшыпнікі.
Крыжавіна з унутранымі пластмасавымі стопарнымі кольцамі
14. Калі шарнір раней рамантаваўся, то выдаліце стопарныя кольцы, размешчаныя на ўнутранай частцы кожнага корпуса падшыпніка.
15. Калі крыжавіна не рамантавалася, то кольцы выдаляць не варта, каб іх не разбурыць.
16. Выпрасуйце карпусы падшыпнікаў (глядзіце вышэй).
17. Зніміце крыжавіну і ачысціце відэлец ад пластмасы.
18. Збярыце крыжавіну ў тым жа парадку, што і крыжавіну з вонкавымі кольцамі (глядзіце вышэй), з той толькі розніцай, што стопорные кольцы ўсталюеце ўнутр карпусоў падшыпнікаў (глядзіце фатаграфію).

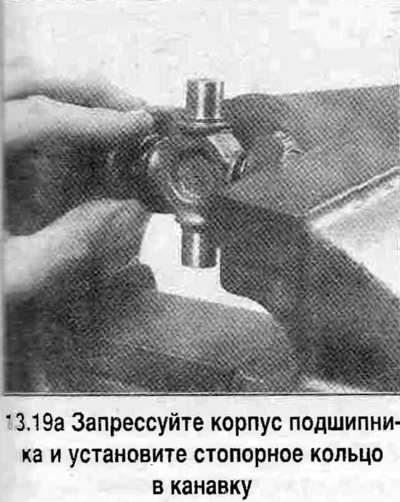

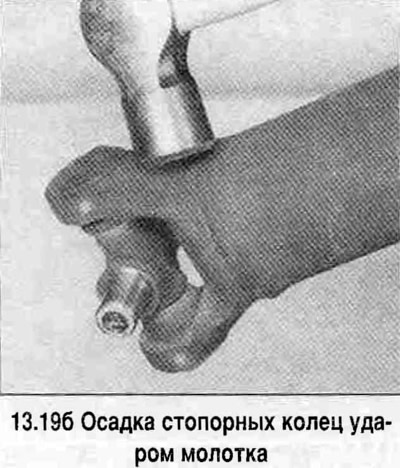

19. Пры ўсталёўцы корпуса падшыпніка запрасуйце яго да такога становішча, у якім можна ўставіць стопорное кольца (глядзіце фатаграфію). Пры неабходнасці стукніце па відэльцу малатком. Пры гэтым вушы крыжавіны пад спружынілым намаганнем прымусяць стопарныя кольцы зайсці па месцы (глядзіце фатаграфію).
