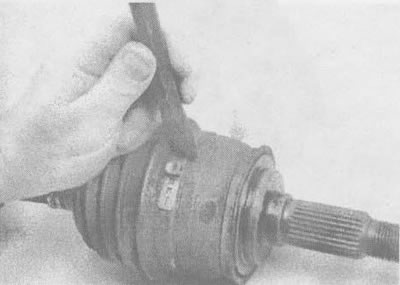

3.4а. Абсячэце палоску мацавання ахоўнага чахла на вале, затым зрушыце ахоўны чахол да цэнтра паўвосі |

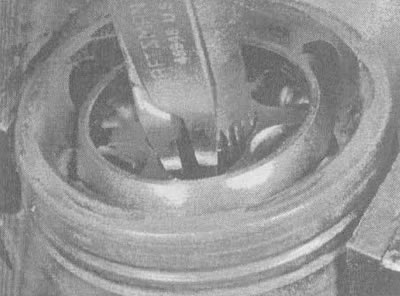

3.4б. Выдаліце ўпартае кольца, зрушыце шарнір і зніміце стары ахоўны чахол |

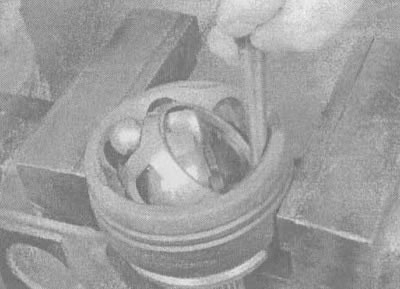

3.4в. Націсніце на знешнюю дарожку качэння так, каб можна было зняць шарыкі; калі нахіліць яе будзе цяжка, асцярожна пастукаеце па сепаратары і ўнутранай дарожцы качэння мыслікам або малатком |

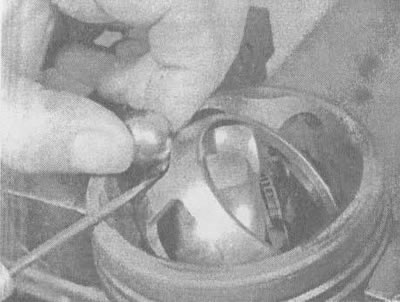

3.4г. Выміце шарыкі з сепаратара па адным, карыстаючыся тупой адвёрткай або драўляным бруском |

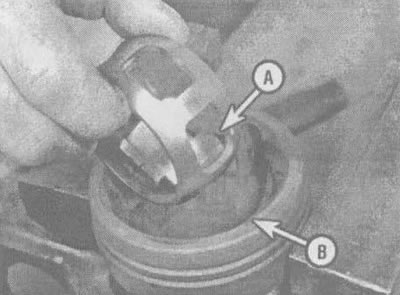

3.4д. Нахіліце ўнутраную дарожку качэння і сепаратар на 90°, затым выраўнуйце адтуліны ў сепаратары (А) з участкамі кажуха (Б) і вывярніце ўнутраную дарожку качэння уверх і ўніз з знешняй дарожкі |

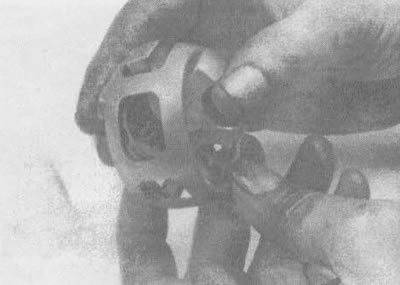

3.4е. Выраўнуйце ўчасткі ўнутранай дарожкі качэння з дарожкай сепаратара і вывярніце ўнутраную дарожку з сепаратара |

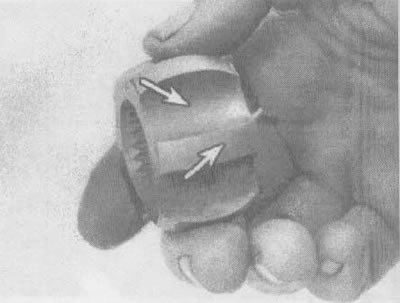

3.4ж. Ачысціўшы дэталі растваральнікам, праверце беражкі і канаўкі ўнутранай дарожкі на наяўнасць карозіі і слядоў драпін, задиров і разор |

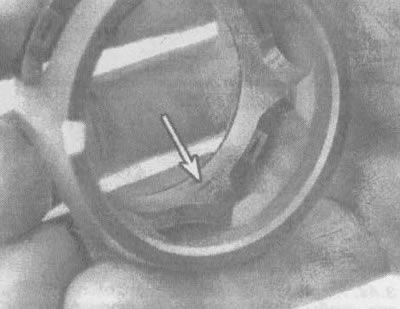

3.4з. Праверце, ці няма на сепаратары расколін, карозіі, разор, задиров і драпін (бліскучыя месцы - нармальная з'ява, яны не аказваюць адмоўнага ўплыву на працу шарніра) |

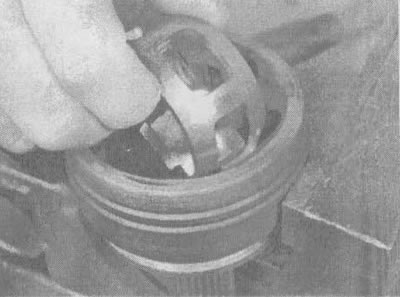

3.4і. Паставіўшы дарожку качэння і сепаратар пад кутом 90°, апусціце вузел у кажух |

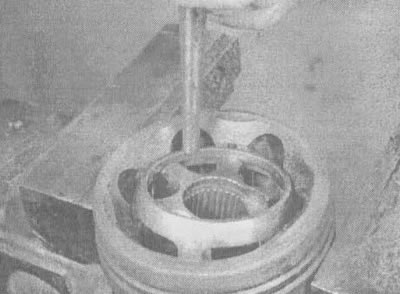

3.4к. Паварочвайце шарнір, асцярожна пастукваючы малатком і мыслікам, затым... |

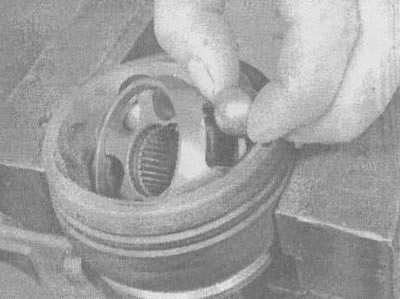

3.4л....укладвайце шарыкі па адным у акенцы сепаратара, пакуль не ўсталюеце ўсё |

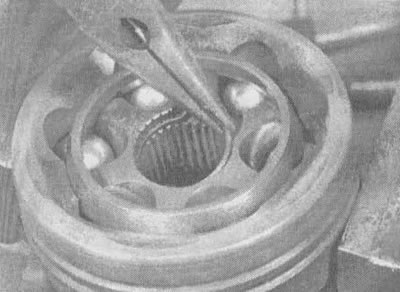

3.4м. Карыстаючыся абцугамі, апусціце ўпартае кольца ў канаўку, затым... |

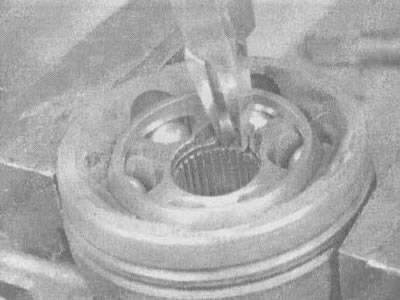

3.4н....асадзіце яго кольца ў канаўку з дапамогай спецыяльных абцугоў для ўпартых кольцаў |

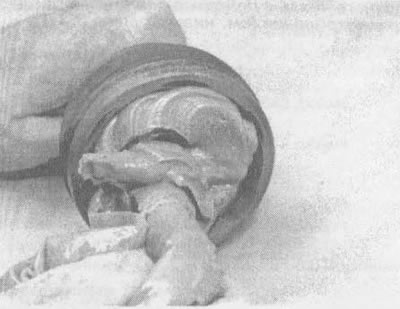

3.4о. Закладзеце праз унутраную шлицевое адтуліну змазку ў шарнір роўных кутніх хуткасцяў, затым... |

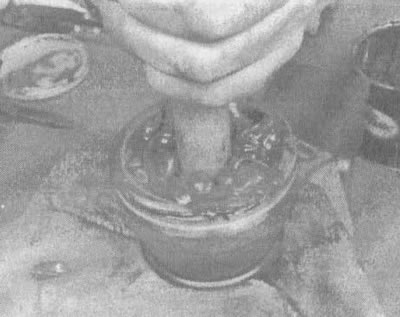

3.4п....устаўце драўляны стрыжань (дыяметрам крыху больш за дыяметр паўвосі) праз шлицевое адтуліну і націсніце на яго - гэта прымусіць змазку ўвайсці ў шарнір. Паўтарайце гэтую аперацыю датуль, пакуль увесь падшыпнік не будзе цалкам акружаны змазкай |

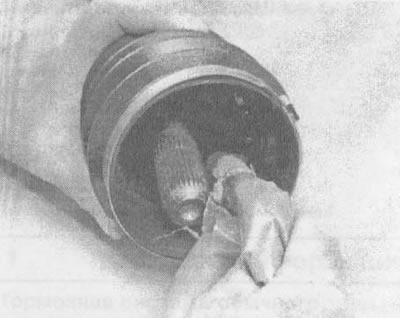

3.4р. Апраніце ахоўны чахол на паўвось і закладвайце змазку ўнутр ахоўнага чахла паўвосі датуль,... |

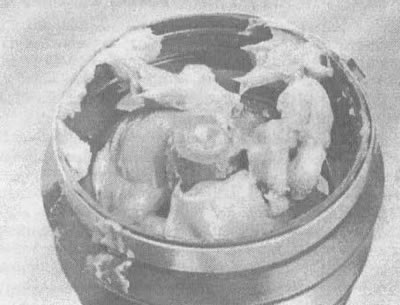

3.4с....пакуль узровень змазкі не дойдзе да тарца паўвосі |

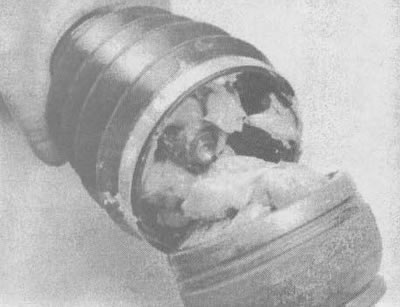

3.4т. Усталюеце шарнір роўных кутніх хуткасцяў на паўвосі, выраўнаваўшы шлицы; затым, карыстаючыся малатком з мяккім байком, насаджвайце шарнір на паўвось датуль, пакуль упартае кольца не сядзе ў канаўку |
3.4у. Запраўце ўнутраны тарэц ахоўнага чахла ў канаўку і надзеньце які фіксуе хамут, затым зрабіце тое ж самае на іншым канцы ахоўнага чахла; зацягніце хамуты ахоўнага чахла з дапамогай адмысловай прынады (гл. ілюстрацыю 3.3у)
