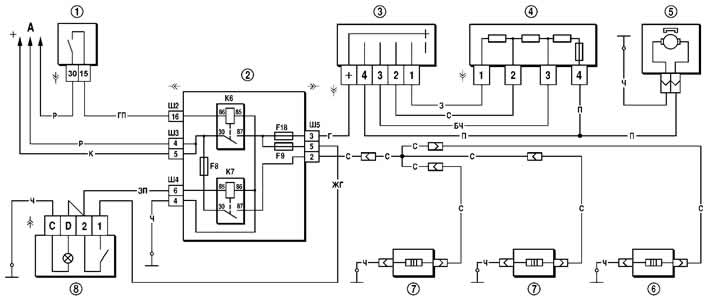

7-41. A fűtőventilátor motorjának és a külső tükrök és a hátsó ablak fűtőelemeinek kapcsolási rajza:
1 - gyújtáskapcsoló;
2 - szerelőblokk;
3 - fűtőmotor kapcsolója;
4 - további ellenállás;
5 - fűtő elektromos motor;
6 - hátsó ablak fűtőelem;
7 - külső tükör fűtőelem;
8 - hátsó ablakfűtés kapcsoló visszajelző lámpával;
A - az áramforrásokhoz;
K6 - kiegészítő relé;
K7 - hátsó ablak fűtés relé.
A különböző forgási sebességek eléréséhez további ellenállást használnak. A fűtőtest radiátorházának bal oldalán található csavarral rögzíthető. Az ellenállás három tekercsből és egy biztosítékból áll. Ha három spirál van az elektromos motor tápáramkörében, az 1. ventilátor fordulatszáma biztosított; ha két spirál van benne, akkor a 2. sebesség biztosított; ha egy spirál van benne, akkor a 3. sebesség biztosított. Ha az elektromos motort ellenállás nélkül kapcsolják be, a ventilátor rotorja a maximális 3. fordulatszámon forog (3000 min⁻¹).
A meghibásodott villanymotort ajánlatos újra cserélni. Az egyetlen lehetséges javítás az elosztó tisztítása. Ehhez nem kell eltávolítani az elektromos motort a járműből. Elég levenni a vízterelő pajzsot, a villanymotor védőburkolatát, majd a villanymotor fedelét a kefetartóval.
