Уклањање
1. Отпустите навртке точкова, подигните предњи део возила и поставите вертикалне носаче. Уклоните точак. Поставите дизалицу испод доњег управљачког рамена где се налази куглични зглоб. Лагано подигните дизалицу да бисте растеретили горњу контролну рамену.
Упозорење: Дизалица мора остати у овом положају током целог поступка.
2. Одспојите жицу сензора брзине точка са полуге (погледајте илустрацију).

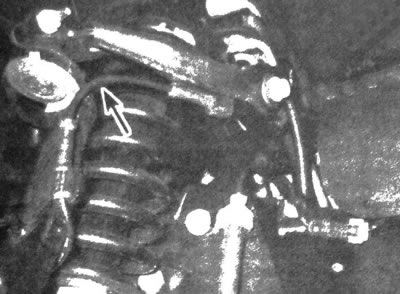

5.2. Одспојите жицу сензора точка са рамена вешања
3. Отпустите навртку затезног вијка кугличног зглоба и извадите вијак (погледајте илустрацију).

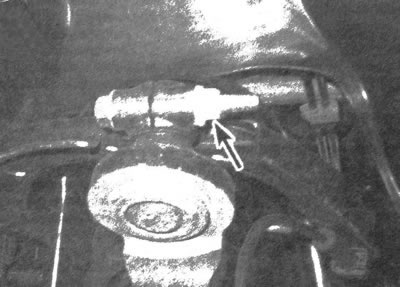

5.3. Одврните навртку и уклоните вијак стезаљке кугличног зглоба
4. Одвојите горњу рамену вешања од зглоба управљача. Ако ово не успе одмах, убодите длето у отвор у полузи да бисте га мало заглавили (погледајте илустрацију).

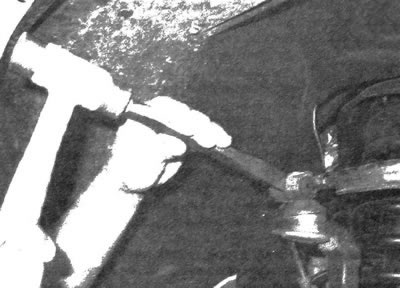

5.4. Убодите длето у отвор рамена вешања да бисте га благо уклинили
5. Одврните вијке горњег управљачког рамена и уклоните га (погледајте илустрацију).

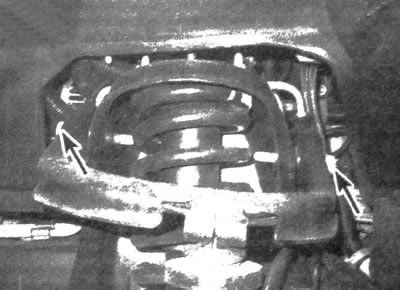

5.5. Уклоните завртње осовине вешања
Инсталација
6. Инсталација се врши обрнутим редоследом од уклањања. Затегните вијке осовине управљачког рамена и стезни вијак и навртку кугличног зглоба до наведених обртних момента. Затегните навртке точкова до вредности обртног момента наведене у спецификације поглавља 1.
7. Након завршетка описаног поступка, проверите усклађеност са нормом и, ако је потребно, подесите углове поравнања предњих точкова.
