2. Odstráňte kryt rozvodovej reťaze, reťaz a ozubené kolesá.
3. Odstráňte zámok kapoty (pozri kapitolu 11).
4. Demontujte sacie potrubie.
5. Demontujte mriežku chladiča a obloženie svetlometu (pozri kapitolu 11).
6. Demontujte chladič a vzpery, potom odstráňte kondenzátor klimatizácie.
7. Odstráňte držiak chladiča.
8. Odskrutkujte čap z vačkového hriadeľa a vyberte hnacie koleso vyvažovacieho hriadeľa.
9. Uvoľnite upevňovaciu skrutku a odstráňte hnané ozubené koleso vyvažovacieho hriadeľa.
10. Uvoľnite dve skrutky zaisťujúce protizávažie vyvažovacieho hriadeľa a odstráňte protizávažie.
11. Odskrutkujte a vyberte dosku obmedzovača zdvihátka.
12. Pomocou mäkkého kladiva opatrne vyklepnite vyvažovací hriadeľ z bloku valca.
13. Vyčistite a skontrolujte vyvažovací hriadeľ. Skontrolujte stav krku, nerovnomerné opotrebovanie, opotrebovanie a poškodenie. Ak je čap poškodený, potom je poškodené aj zadné ložisko hriadeľa v bloku valcov a malo by sa vymeniť.
14. Skontrolujte stav ozubených kolies vyvažovacieho hriadeľa. Ak zistíte praskliny, stratu zubov alebo nadmerné opotrebovanie, vymeňte obe ozubené kolesá.
Výmena ložiska
Pozor! Vyvažovací hriadeľ je vyrobený integrálne s predným ložiskom. Nie je dovolené demontovať predné ložisko z hriadeľa.
15. Zadné ložisko vyvažovacieho hriadeľa sa mení v autoservise.
16. Namažte čap vyvažovacieho hriadeľa molybdénovým mazivom.
17. Nainštalujte hriadeľ do motora. Ak je to potrebné, zatlačte hriadeľ pomocou ľahkých úderov kladivom s mäkkou hlavou.
18. Nainštalujte blokovaciu platňu hriadeľa a zaistite ju skrutkami, ktoré utiahnite na špecifikovaný krútiaci moment.
19. Nainštalujte platňu tlačnej tyče, zaistite platňu utiahnutím skrutiek.
20. Rukou otáčajte vyvažovacím hriadeľom a uistite sa, že medzi vyvažovacím hriadeľom a doskou zdvihátka je dostatočná vôľa.
21. Namontujte hnané ozubené koleso na kladinu a utiahnite skrutky na špecifikovaný krútiaci moment.

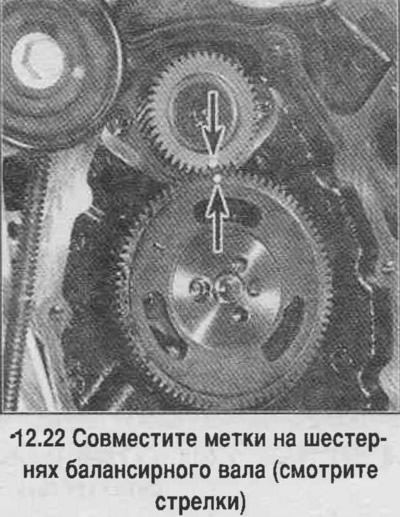

22. Otočte vačkový hriadeľ s dočasne namontovaným hnacím kolesom tak, aby časová značka ukazovala na 12 hodín (pozri foto). Odstráňte ozubené koleso.
23. Otočte vyvažovací hriadeľ tak, aby časová značka ukazovala na 6 hodín (pozri predchádzajúce foto).
24. Namontujte hnacie koleso vyvažovacieho hriadeľa na vačkový hriadeľ a utiahnite skrutku na špecifikovaný krútiaci moment.
25. Nainštalujte rozvodovú reťaz, ozubené kolesá a kryt.
