Змест: Разборка ↧ Зборка ↧
Разборка
Нататка: рамонт тармазнога суппорта паказаны на прыкладзе пярэдняга суппорта серыі 2500.
1. Зніміце тармазны суппорт.
2. Зліце з суппорта тармазную вадкасць.
Перасцярога: пры выдушванні поршня сціснутым паветрам не ловіце поршань рукой, гэта прывядзе да траўмы.
Увага: поршні тармазнога суппорта выраблены з фенольнай пластмасы. Поршні маюць устаўкі з нержавеючай сталі, якія, уваходзяць у кантакт з тармазнымі калодкамі.
3. Замацуйце суппорт у цісках.

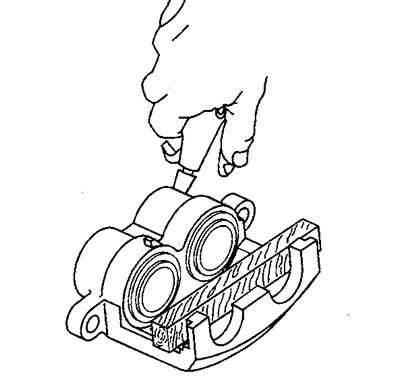

4. Абкладзеце драўляны брусок паміж поршнямі і вонкавым мастом суппорта.
5. Зачыніце суппорт ручніком.
6. Падайце сціснутае паветра ў адтуліну мацавання тармазнога шланга, выцісніце поршні.
7. Калі адзін з поршняў такім спосабам не выдаляецца, выканайце наступныя аперацыі.
- а) Усталюйце выдушаны поршань на месца.

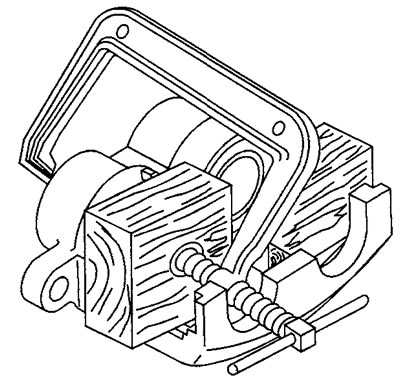

- б) З дапамогай шрубцынгі і невялікі драўлянай плашчакі завядзіце поршань у суппорт на палову даўжыні поршня.
- в) Абкладзеце другую плашчак перад іншым поршнем.
- г) Зачыніце суппорт ручніком.
- д) Падайце сціснутае паветра ў адтуліну мацавання тармазнога шланга, выцісніце поршань.

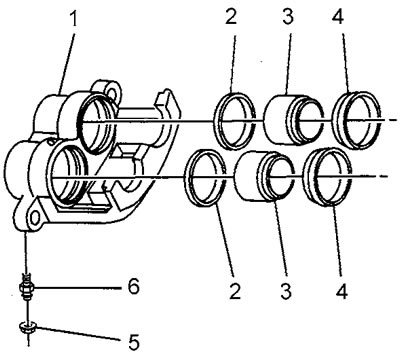

8. Выдаліце поршні (3) з адтулін суппорта.
9. Выміце з суппорта пылавікі (4). Не драпайце пасадку пылавікоў у суппарце.
10. Пластыкавым або драўляным стрыжнем выдаліце з суппорта ўшчыльнення поршня (2). _
11. Зніміце вечка (5) дрэнажнай шрубы (6).
12. Вывярніце дрэнажную шрубу.
13. Прамыйце ўсе металічныя дэталі дэнатураваным спіртам. Прасушыце дэталі сціснутым паветрам. Прадуйце каналы суппорта.
14. Заменіце поршні або суппорт, калі:
- маюцца ў суппарце і/ці на поршні драпіны ці задзіракі;
- маецца карозія ці пітынг у адтулінах суппорта;
- маюцца пашкоджанні поршня.
Зборка
Увага: пры зборцы тармазнога суппорта змазвайце ўсталёўваныя дэталі чыстай тармазной вадкасцю непасрэдна перад усталёўкай. Гэта дазволіць пазбегнуць выпадковага траплення бруду.

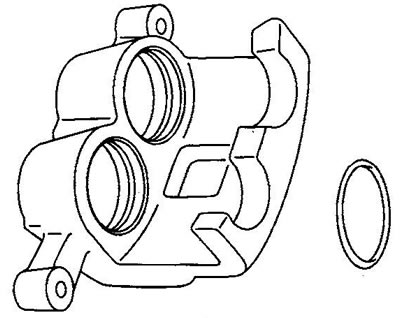

1. Вышмаруйце тармазной вадкасцю поршань, ушчыльненне поршня, і адтуліна пад поршань у суппарце (вадкасць класа DOT-3).
2. Усталюйце прамавугольнае ўшчыльненне поршня ў канаўку адтуліны ў суппарце.
3. Калі ўшчыльненне скруцілася, распраўце яго.

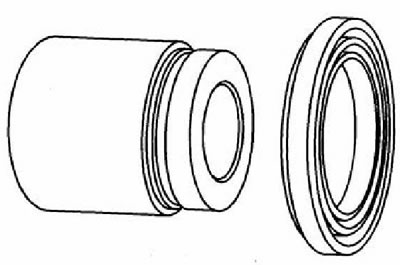

4. Усталюеце на поршань пылавік так, каб зморшчына чахла была накіравана да корпуса суппорта.

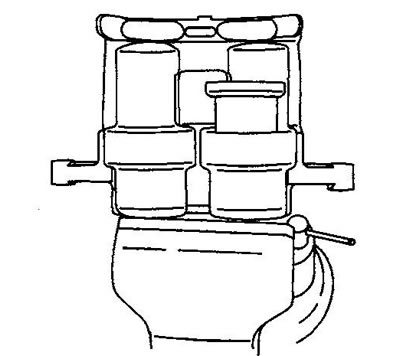

5. Усталюйце поршань у суппорт (без перакосу) і завядзіце пылавік у канаўку ў адтуліне суппорта.

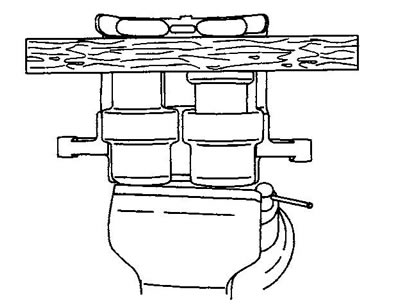

6. Абкладзеце на поршань драўляны плашчак.
7. Раўнамерным ціскам ад рукі завядзіце поршань у суппорт.
8. Выдаліце плашчак.
9. Загарніце ў корпус суппорта дрэнажная шруба. Момант зацяжкі 72 Н·м.
10. Усталюйце каўпачок дрэнажнай шрубы.
11. Усталюйце суппорт на аўтамабіль.
