Senzorul MAP măsoară și presiunea barometrică. Această condiție este realizată parțial prin calculele senzorului de presiune absolută a colectorului (MAP). Cu contactul pus și motorul oprit, ECM consideră că presiunea din galerie este egală cu presiunea atmosferică și ajustează raportul aer/combustibil în consecință.
Această compensare pentru altitudinea vehiculului deasupra nivelului mării ajută la menținerea performanței vehiculului și la menținerea scăzută a emisiilor nocive. Funcția de măsurare a presiunii barometrice este implementată periodic în condiții stabile de conducere sau când clapeta de accelerație este larg deschisă. Dacă sistemul barometric al senzorului MAP eșuează, ECM va reveni la valoarea implicită a presiunii barometrice. Dacă există o defecțiune în circuitul senzorului MAP, va fi atribuit un cod de eroare P0107 sau P0108.

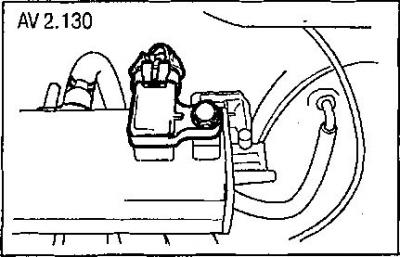

Demontarea
1. Deconectați cablul bateriei "-".
2. Scoateți furtunul de vid de la senzorul de presiune absolută (MAP) din galerie.
3. Scoateți conectorul MAP.
Instalare
1. Introduceți senzorul MAP în suportul de montare.
2. Asigurați senzorul strângând șuruburile și piulițele de fixare a senzorului la un cuplu de 8 Nm.
3. Instalați senzorul MAP cu suportul de montare și strângeți șurubul suportului de montare al senzorului MAP la 4 Nm.
4. Conectați conectorul senzorului MAP.
5. Conectați un furtun de vid la senzorul MAP.
6. Conectați firul "-" al bateriei.
