Садржај: Уклањање ↧ Инсталација ↧
Уклањање
1. Искључите кабл са негативног терминала батерије.
2. Отпустите навртке предњих точкова, подигните предњи део возила и чврсто га ослоните на подупираче. Подесите ручну кочницу возила и блокирајте задње точкове како бисте спречили да возило слети са постоља. Уклоните оба предња точка.
3. Повуците заштитну чипку на дну стуба управљача да бисте открили прирубницу за прикључак стуба управљача. Означите прирубницу и осовину стуба управљача (погледајте илустрацију).

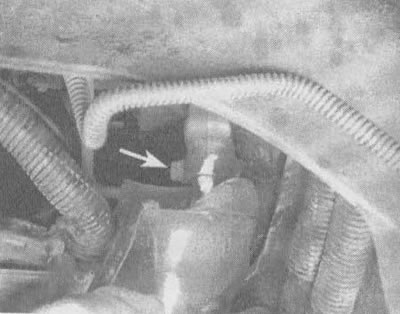

17.3. Огребајте или офарбајте ознаку на споју између средњег вратила и вратила управљачког механизма, а затим отпустите стезни вијак (означен стрелицом)
4. Отпустите затезни вијак (видети илустрацију 17.3).
5. Уклоните крајеве спојних шипки (видети одељак 16).
6. Подуприте задњи део подрамника дизалицом и одврните задње вијке; отпустите предње вијке подоквира и спустите задњи део за око 12 центиметара (видети поглавље 2, део 2.3, одељак 5).
7. Уклоните топлотни штит са управљачког механизма (видети илустрацију).

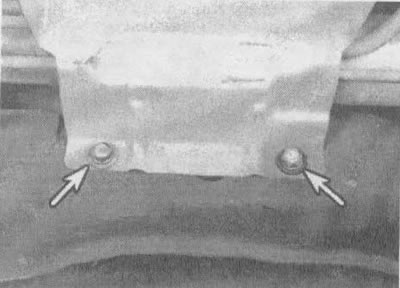

17.7. Отпустите вијке (означене стрелицама) и уклоните топлотни штит
8. Уклоните стезаљку цеви са управљачког механизма (видети илустрацију).

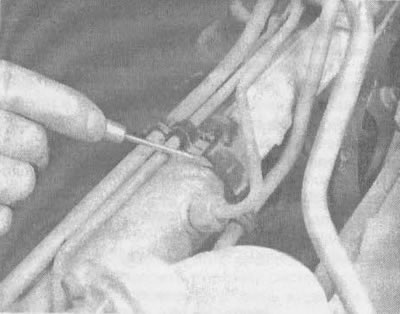

17.8. Да бисте уклонили стезаљку цеви са управљачког механизма, поставите овде оштрицу малог одвијача и притисните стезаљку нагоре (склоп мотора, мењача и подрамника управљачког механизма су уклоњени са возила)
9. Поставите посуду за испуштање течности испод возила, позиционирајући је испод управљачког механизма. Користећи кључ са насадком, одспојите доводне и одводне цеви (видети илустрацију) од управљачког механизма. Да бисте спречили губитак хидрауличне течности, зачепите водове.

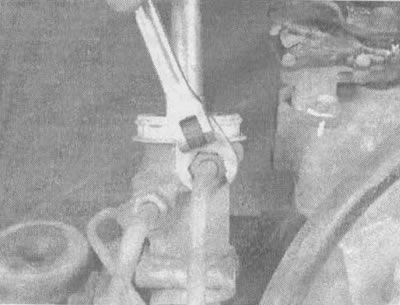

17.9 Користите кључ да бисте отпустили навојне цеви са управљачког механизма
10. Одврните вијке и навртке (погледајте илустрације).

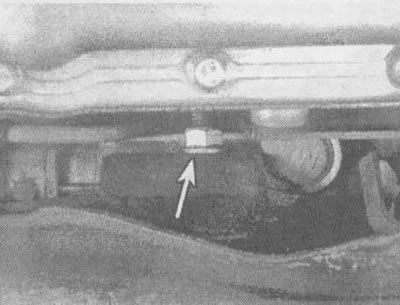

17.10а. Вијак за причвршћивање левог управљачког механизма (са стране возача) и навртка (означено стрелицом) |

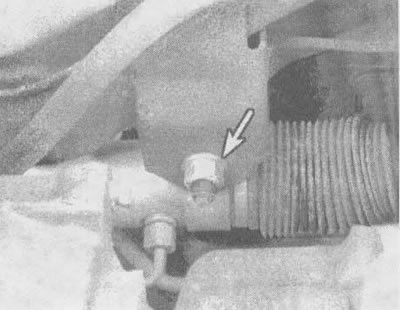

17.10б. Десни (сувозачева страна) вијак и навртка за монтажу управљачког механизма (означено стрелицом) |
11. Уклоните управљачки механизам са његових носача, затим га померите напред и уклоните стезни вијак.
12. Подуприте управљачки механизам и пажљиво извадите цео склоп кроз отвор на левој страни.
Инсталација
13. Инсталација се врши обрнутим редоследом (видети илустрацију).

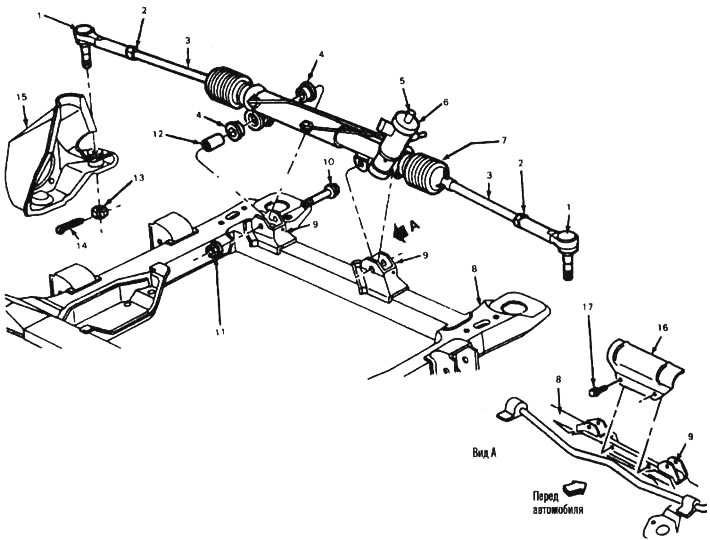

17.13. Делови управљачког уређаја: 1 - крај спојне шипке, 2 - сигурносна навртка, 3 - спојна шипка, 4 - чаура, 5 - вратило, 6 - управљачки механизам, 7 - заштитни поклопац, 8 - оквир, 9 - носач управљачког механизма, 10 - вијак, 11 - навртка, 12 - чаура, 13 - коронска навртка, 14 - расцепка, 15 - зглоб управљача, 16 - топлотни штит, 17 - вијак
14. Уметните управљачки механизам кроз отвор у левом блатобрану и поставите га на носаче. Поставите вијке и навртке и затегните их обртним моментом наведеним у технички услови овог поглавља.
15. Спојите доводне и одводне цеви на управљачки механизам. Спојите стезаљку цеви и инсталирајте топлотни штит.
16. Подигните подрамник на место и затегните вијке. Затегните вијке помоћног оквира обртним моментом наведеним у технички подаци поглавље 2, део 2.3.
17. Спојите крајеве спојних шипки са шипкама или зглобовима управљача и затегните навртке обртним моментом наведеним у техничким подацима на почетку поглавља. Уметните нове расцепке.
18. Центрирајте управљачки механизам поравнавањем претходно нанете ознаке. Чврсто поставите и затегните завртањ за везивање.
19. Монтирајте предње точкове, спустите возило и затегните навртке точкова обртним моментом наведеним у технички услови поглавља 1.
20. Спојите кабл на негативни терминал батерије.
21. Напуните пумпу серво управљача препорученом врстом хидрауличне течности и испустите ваздух из система (видети одељак 20) и поново проверите ниво течности у систему. Проверите да ли има цурења.
22. Проверите углове поравнања предњих точкова.
