Предњи поклопац (страна хладњака)
1. Искључите кабл са негативног терминала батерије.
2. Уклоните жице свећице и скините поклопац кабловског снопа (погледајте илустрације). Пре скидања, нумеришите жице како бисте избегли забуну током инсталације.

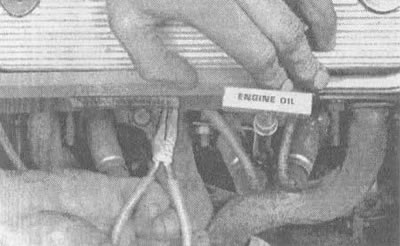

4.2a. Уклоните поклопац кабла |

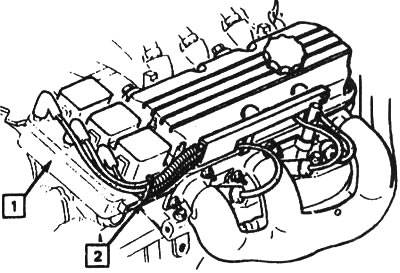

4.2б. Делови предњег поклопца вентила: 1 - бобина за паљење, 2 - држач жице свећице |
3. Уклоните поликлинасти каиш (видети поглавље 1, одељак 21).
4. Уклоните носач генератора.
5. Отпустите вијке и навртке који причвршћују поклопац вентила (погледајте илустрације).

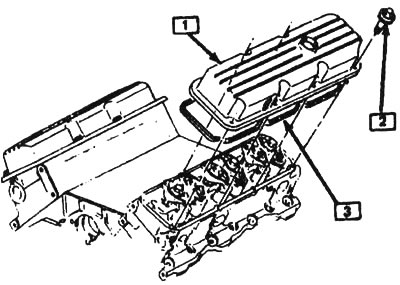

4.5. Локација причвршћивача поклопца вентила: 1 - поклопац вентила, 2 - вијак, 3 - заптивка
6. Одвојите поклопац вентила.
Напомена: Ако је поклопац залепљен за главу цилиндра, употребите чекић са меком површином да бисте га одвојили.
Задња корица
7. Искључите кабл са негативног терминала батерије.
8. Искључите жице свећице и уклоните држач жице (погледајте илустрацију). Да бисте избегли грешке током склапања, означите сваку од њих.

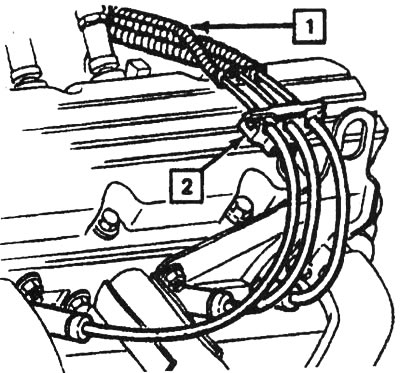

4.8. Положај делова задњег поклопца вентила: 1 - жице свећице, 2 - држач жице свећице
9. Уклоните поликлинасти каиш (видети поглавље 1, одељак 21).
10. Уклоните пумпу серво управљача и носаче (видети поглавље 10, одељак 19).
11. Одврните вијке и навртке који причвршћују поклопац вентила.
12. Скините поклопац вентила.
Напомена: Ако се поклопац не скине, покушајте да га уклоните дрвеним чекићем.
Инсталација
13. Пре постављања поклопаца, површине за спајање сваке главе цилиндра и поклопца вентила морају бити апсолутно чисте. Користите одговарајући стругач да бисте уклонили преостали стари материјал заптивке или заптивке, а затим очистите површине за спајање разређивачем лака или ацетоном (ако је на површинама за спајање остало заптивке или масти када је поклопац постављен, уље може цурити кроз та подручја). Поклопци су направљени од алуминијума, зато будите веома пажљиви да не огребете или деформишете површине стругачем.
14. Нанесите заптивач на навоје монтажних вијака и навртки. Замените поклопац вентила новом заптивком, а затим поставите навртке и вијке.
15. Затегните навртке и вијке у неколико фаза до потребног обртног момента наведеног у техничким подацима датим у овом поглављу.
16. Завршите инсталацију обрнутим редоследом. Не заборавите да допуните систем за хлађење ако је испражњен.
17. Покрените мотор и проверите да ли има цурења на спојевима између поклопца вентила и главе цилиндра.
