Садржај: Уклањање ↧ Инсталација ↧
Упозорење: Возила описана у овом приручнику опремљена су додатним системом заштите (SRS), познатим и као систем ваздушних јастука. Пре него што се почну радови у простору где се налазе елементи овог система, напајање мора бити искључено, јер случајно активирање ваздушних јастука може довести до озбиљних повреда (видети Поглавље 12).
Уклањање
1. Паркирајте аутомобил тако да точкови буду окренути право напред. Одспојите негативни кабл батерије. Онемогућите SRS систем (видети поглавље 12).
2. Скините волан (видети подчлан 17), затим окрените кључ за паљење у положај LOCK да бисте закључали осовину управљачког стуба.
Опрез: Непоштовање овог захтева може довести до оштећења опружног механизма.
3. Уклоните одбојник у нивоу колена и елемент за ојачање који се налази иза њега (видети поглавље 11).
4. Ако ваше возило има управљачки стуб са подешавањем нагиба, извуците ручицу за подешавање нагиба из управљачког стуба.
5. Скините поклопце поклопца управљачког стуба (видети поглавље 11).
6. Искључите утикаче каблова управљачког стуба и каросерије (погледајте илустрације).

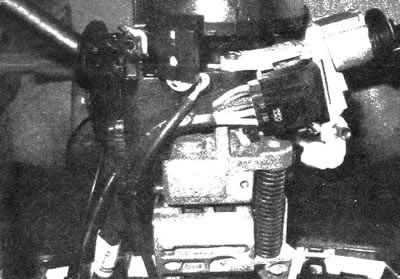

17.6а. Искључите електричне конекторе волана

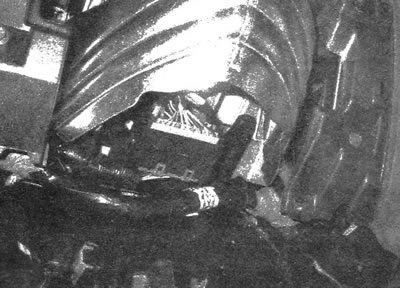

17.6б. Искључите утикач ожичења каросерије
7. Одврните завртањ који причвршћује леви канал грејача (погледајте илустрацију). Померите канал тако да се његов сензор температуре може искључити, затим искључите сензор и уклоните канал.

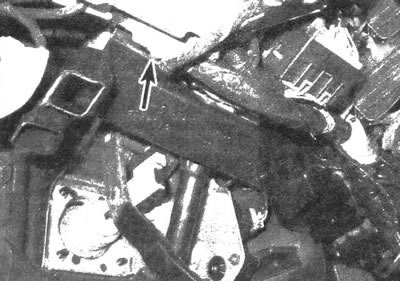

17.7. Одврните причврсни завртањ и уклоните леви канал за ваздух грејача
8. Отпустите навртку за затезање вратила и уклоните вијак који причвршћује вратило стуба управљача за горње међувратило (видети илустрацију).

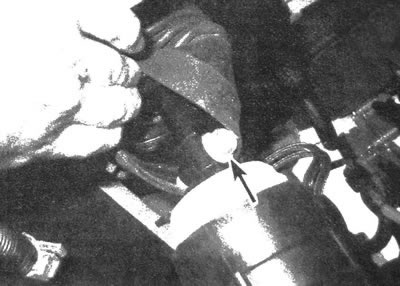

17.8. Вијак и навртка за причвршћивање горњег међувратила на вратило стуба управљача; не покушавајте да одврнете вијак јер има браву. Отпустите навртку, а затим извуците вијак
Напомена: Одврните навртку без скидања вијка. Означите оригиналне релативне положаје вратила стуба управљача и средњег вратила.
9. Отпустите навртке за монтажу стуба управљача (видети илустрацију), спустите стуб и повуците га назад, након што се уверите да ништа није повезано са њим. Одвојите средње и управљачко вратило и уклоните управљачки стуб.

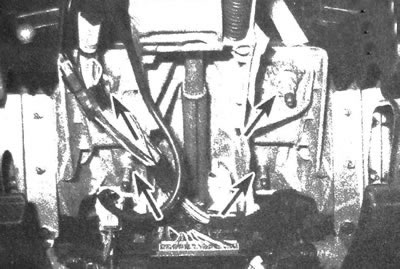

17.9. Одврните навртке за монтажу стуба управљача
Инсталација
Напомена: Приликом постављања новог стуба управљача, проверите да ли има расцепку.
Уклоните га ако је потребно.
10. Поставите стуб управљача на његово првобитно место, спојите средње вратило, затим поставите навртке за монтажу, али их још немојте затегнути.
11. Уградите вијак и навртку спојне шипке, а затим затегните навртку до прописаног обртног момента.
12. Затегните навртке за монтажу стуба управљача потребним обртним моментом.
13. Остатак монтаже се врши обрнутим редоследом од уклањања.
