Опис
1. Прекидач положаја ПАРК/НЕУТРАЛ је саставни део прекидача опсега мењача, који се налази са стране мењача, изнад осовине ручице механичког мењача (видети илустрацију). Прекидач је информациони сензор контролне јединице PCM. Једна од функција сензора је да спречи покретање мотора ако ручица мењача није у положају за паркирање, као и да затвори коло сигнала за вожњу уназад када се ручица мењача помери у положај за вожњу уназад.

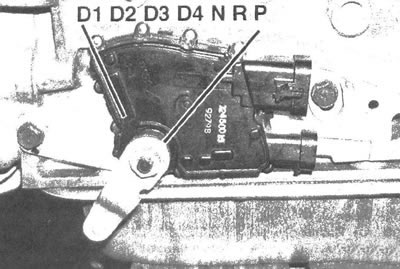

5.1 Положај механичке полуге
Подешавање
2. Уверите се да се мотор може покренути само када је ручица мењача у положају за паркирање или неутралном положају. Ако се ово стање не потврди, прекидач мора бити подешен.
3. Да бисте то урадили, отпустите монтажне вијке и, благо окрећући са једне на другу страну, поставите сензор у положај у којем ће се мотор покренути само када је селектор у положају за паркирање или неутралном положају. Затегните монтажне вијке.
Замена
4. Одспојите негативни кабл са батерије.
5. Повуците ручну кочницу и померите ручицу мењача у неутрални положај.
6. Пронађите прекидач за режим ПАРКИРАЊЕ/НЕУТРАЛНО (PNP), који се налази на механичкој ручици мењача (видети илустрацију 5.1).
7. Одспојите сајлу селектора са ручице механичког мењача.
8. Искључите електричне конекторе са прекидача (PNP).
9. Одврните навртку и уклоните механичку полугу (погледајте илустрацију).

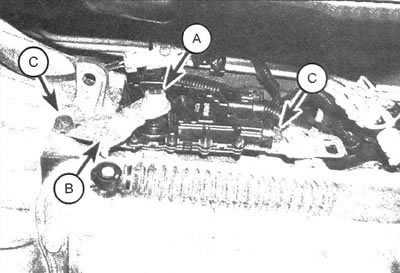

5.9. Одврните навртку механичке полуге (А), скините полугу (Б) и одврните вијке сензора (Ц)
Напомена: Током ове операције, механичка полуга не сме бити померена из неутралног положаја. Ако јесте, поставите полугу лабаво на вратило мењача и подесите је у неутрални положај пре него што уклоните PNP сензор (видети слику 5.1).
10. Одврните монтажне вијке и искључите сензор из мењача (видети илустрацију 5.9).
11. Приликом постављања новог сензора, потребно је поравнати прорезе (где се убацује вратило) са избочинама на кућишту (видети илустрацију). Након тога, можете поставити сензор на вратило.

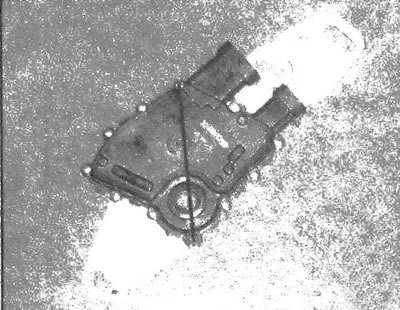

5.11. Приликом постављања сензора, потребно је поравнати прорезе са избочинама на кућишту - на тај начин ће сензор бити инсталиран у неутралном положају
12. Приликом уградње уклоњеног сензора, потребно је једноставно поравнати његове равни са равнима на осовини механичке полуге.
13. Поставите вијке сензора и затегните их наведеним обртним моментом.
14. Монтирајте механичку полугу и затегните њену навртку потребним обртним моментом.
15. Спојите кабл селектора и електричне конекторе.
16. Остатак монтаже се врши обрнутим редоследом од уклањања.
