Проверка на функционалността
1. Свалете модула на резервоара и горивната помпа (вижте подраздел 5 и 7).
2. Свържете електродите на омметъра към двата контактни извода на измервателния блок (1 и 4), разположени в конектора на модула на горивната помпа (вижте илюстрацията).

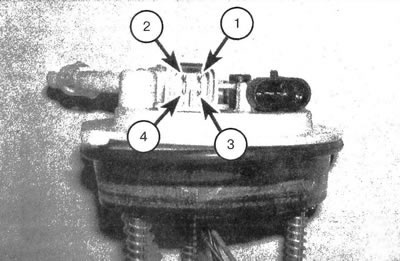

8.2. Елементи на типична горивна система: 1. Получаване на сигнал от измервателното устройство; 2. Подайте 12V напрежение към помпата (чрез реле); 3. Заземяване; 4. Заземяване на измервателния уред
3. Поставете поплавъка в долно положение (съответстващо на празен резервоар) и вземете показания от омметъра.
4. Преместете поплавъка в горна позиция (съответстващ на пълен резервоар) и наблюдавайте промяната в показанията на инструмента.
5. Ако електрическото съпротивление не се променя плавно при преместване на поплавъка от долно в горно положение, сменете измервателния блок.
Замяна
6. Свалете резервоара за гориво и модула на горивната помпа (вижте подраздел 5 и 7).
7. Разкачете електрическия конектор на измервателния блок от корпуса на модула (вижте илюстрацията).

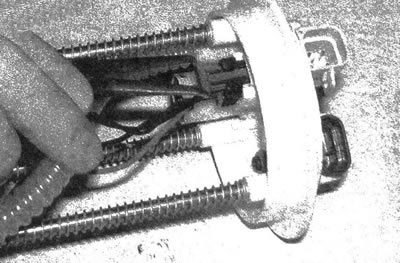

8.7. Разкачете електрическия конектор на горивната помпа/дозаторния блок от модула
8. Отстранете държача на измервателния блок (вижте илюстрацията).

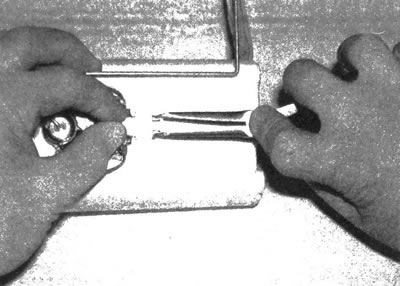

8.8. Отстранете държача на измервателния блок
9. Стиснете скобите и издърпайте измервателния блок на горивната система от модула (вижте илюстрацията). Маркирайте първоначалния ред на полагане на кабелите.

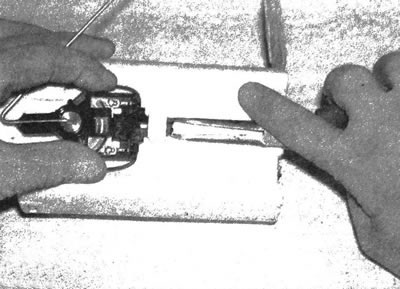

8.9. Стиснете скобите и извадете измервателния блок на горивната система от модула
10. Монтажът се извършва в обратен ред на демонтирането.
