Megjegyzés: A vezérműtengely helyzetérzékelő áramkörével kapcsolatos további információkért lásd: 5. fejezet a 9.21b ábrán.
Általános leírás
62. A vezérműtengely helyzetérzékelője a vezérműlánc burkolatán található, a hűtőfolyadék-szivattyú mögött, a vezérműtengely-lánckerék mellett. Amikor a vezérműtengely forog, a hozzá rögzített mágnes megváltoztatja az elektromágneses mezőt. Ennek eredményeként az elektronikus áramkör rövidre zárja a PCM egységhez vezető jeláramkört a testtel, és a benne lévő feszültség hirtelen csökken. Ez jel "megszakítás" állapotot hoz létre. Ha nincs jel a vezérműtengely helyzetérzékelőjétől, a PCM 41-es kódot generál.
Vizsgálat
63. A vezérműtengely helyzetérzékelő áramkörének ellenőrzéséhez válassza le az érzékelő elektromos csatlakozóját (lásd az ábrát). Kapcsolja be a gyújtást, de ne indítsa be a motort.

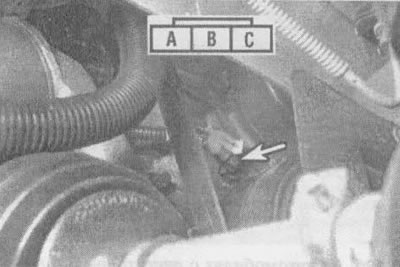

4.63. Vezérműtengely helyzetérzékelő (nyíllal jelölve) a vezérműlánc burkolatán található (alulnézet)
64. Mérje meg a feszültséget az érzékelő csatlakozóján lévő "A" és "B" érintkezők között. 5-7 V között kell lennie.
65. Mérje meg a feszültséget az érzékelő csatlakozóján lévő "B" és "C" érintkezők között. 8-11 V között kell lennie.
66. Ha az "A" és "B" kapcsok közötti feszültség a megadott határértékek alatt van, ellenőrizze az érzékelő elektromos áramkörét szakadás vagy rövidzárlat szempontjából. Ezenkívül ellenőrizze a gyújtásegység működőképességét (lásd az 5. fejezet 9. szakaszát).
67. Ha a "B" és "C" érintkezők közötti feszültség túl alacsony, ellenőrizze az ezektől az érintkezőktől az elektromos áramkör megfelelő pontjaiig futó vezetékek állapotát.
68. Ha mindkét esetben a mért feszültségértékek a megadott határértékeken belül esnek, vigye a vezérműtengely-érzékelőt a PCM egységgel együtt egy javítóműhelybe ellenőrzésre.
Csere
69. Válasszuk le a kábelt az akkumulátor negatív pólusáról.
70. Szerelje le a hosszbordás szíjat (lásd az 1. fejezet 21. szakaszát).
71. Válasszuk le az elektromos csatlakozót a vezérműtengely helyzetérzékelőről.
72. A csavar kicsavarása után vegye le az érzékelőt a vezérműlánc házáról.
73. Az érzékelőt fordított sorrendben kell beszerelni. A telepítés után győződjön meg arról, hogy az érzékelő rögzítőcsavarja a fejezet elején található műszaki adatokban megadott nyomatékkal van meghúzva.
