Senzorul de presiune absolută a galeriei (MAP) detectează modificările presiunii în galeria de admisie care rezultă din modificări ale sarcinii motorului și modificări ale vitezei vehiculului.
Senzorul MAP măsoară și presiunea barometrică. Această condiție este realizată parțial prin calculele senzorului de presiune absolută a colectorului (MAP). Când contactul este pornit și motorul este oprit, ECM consideră că presiunea din galerie este egală cu presiunea atmosferică și ajustează raportul aer/combustibil în consecință.
Această compensare pentru altitudinea vehiculului deasupra nivelului mării ajută la menținerea performanței vehiculului și la menținerea scăzută a emisiilor nocive. Funcția de măsurare a presiunii barometrice este implementată periodic în condiții stabile de conducere sau când clapeta de accelerație este larg deschisă. Dacă sistemul barometric al senzorului MAP eșuează, ECM va reveni la valoarea implicită a presiunii barometrice. Dacă există o defecțiune în circuitul senzorului MAP, va fi atribuit codul de eroare P0107 sau P0108.

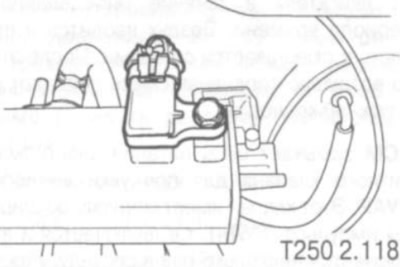

Demontarea
1. Deconectați cablul bateriei "-". 2 Scoateți furtunul de vid de la senzorul de presiune absolută a colectorului (MAP).
3. Scoateți conectorul MAP. 4 Scoateți șurubul suportului de montare a senzorului MAP.
5. Scoateți șuruburile și piulițele și înșurubați senzorul MAP pe suportul de montare.
Instalare
1. Introduceți senzorul MAP în suportul de montare.
2. Asigurați senzorul strângând șuruburile și piulițele de fixare a senzorului la un cuplu de 8 Nm.
3. Instalați senzorul MAP cu suportul de montare și strângeți șurubul suportului de montare al senzorului MAP la un cuplu de 4 Nm.
4. Conectați conectorul senzorului MAP.
5. Conectați furtunul de vid la senzorul MAP.
6. Conectați firul "-" al bateriei.
