2. Takarja le mindkét szárnyat védőszőnyeggel.
3. Állítsa a burkolatot szervizhelyzetbe:
- a) Csavarja ki a motorháztető zsanérjának csavarjait (1).
- b) Emelje fel függőlegesen a motorháztetőt.

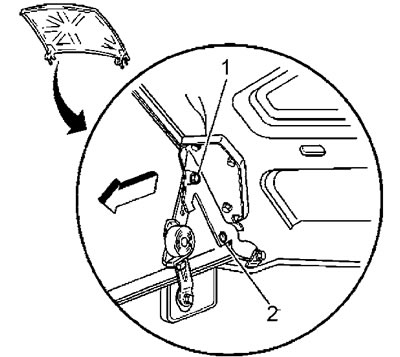

- c) Szerelje be a burkolat zsanércsavarjait a furatokba (2).
4. Távolítsa el a klímakompresszort.
5. Távolítsa el a radiátortartókat.

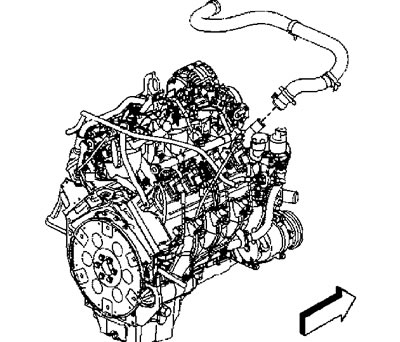

6. Távolítsa el a felső hűtőtömlőt a hűtőfolyadék-szivattyúhoz rögzítő bilincset.
7. Távolítsa el a felső hűtőtömlőt.

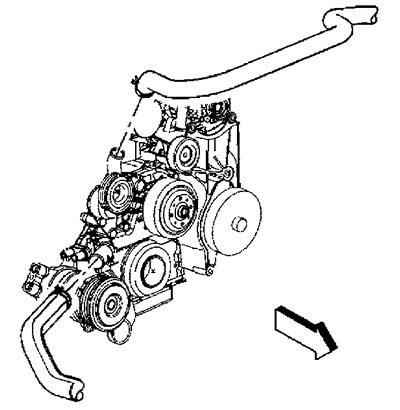

8. Távolítsa el az alsó hűtőtömlőt a hűtőfolyadék-szivattyúhoz rögzítő bilincset.
9. Távolítsa el az alsó hűtőtömlőt.
10. Távolítsa el a fűtőtömlőket.

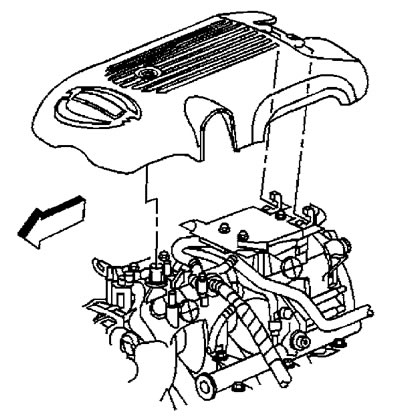

11. Az 5,3 literes vagy 6,0 literes LQ4 sorozatú motoroknál távolítsa el a motorfedél felső csavarját.
12. Távolítsa el a felső fedelet.
13. A 6,0 literes LQ9 sorozatú motoron tegye a következőket:
a) Csavarja ki a felső motorburkolat csavarját.
- b) Csavarja ki a bal és jobb oldali üzemanyag-elosztó fedelét rögzítő csavarokat.
- c) Távolítsa el az üzemanyag-elosztó fedeleket.

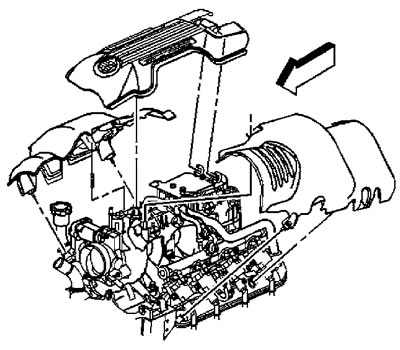

- d) Távolítsa el a felső motorburkolatot.
14. Válassza le az üzemanyaggőz-tartály öblítőszelepének (1) és a generátor (3) csatlakozóit.

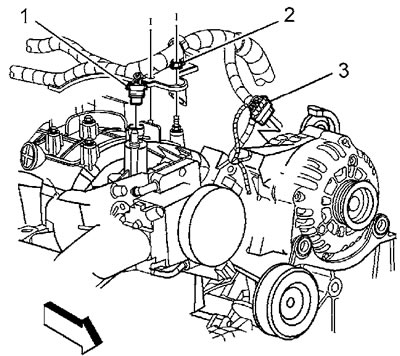

15. Csavarja le a huzalköteg tartóját rögzítő anyát (2), és válassza le a köteget a szívócsőről. Meghúzási nyomaték 5 Nm.

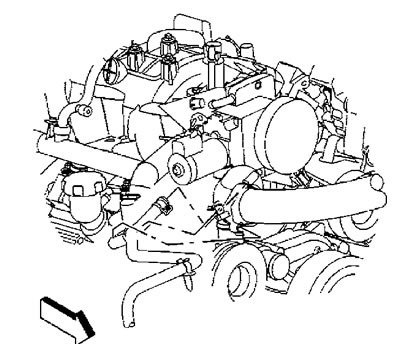

16. Távolítsa el a bilincset, amely a hűtő szellőzőtömlőjét a fojtószelepházhoz rögzíti.
17. Távolítsa el a hűtő szellőzőtömlőjét a fojtószelepházról.
18. Válassza le a generátor kábelét a generátorról:
- a) Csúsztassa le a fedelet a kábelrögzítő csapról.
- b) Csavarja ki a kábelrögzítő anyát,

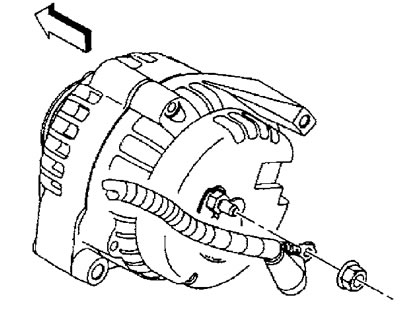

- c) Távolítsa el a generátor kábelét.
Meghúzási nyomaték 9 Nm.

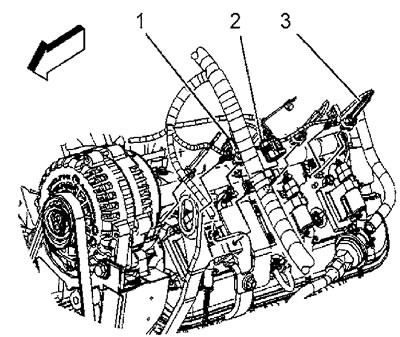

19. Válassza le a gyújtótekercs (2) és az üzemanyag-befecskendező szelep (3) csatlakozóit a bal oldalon.

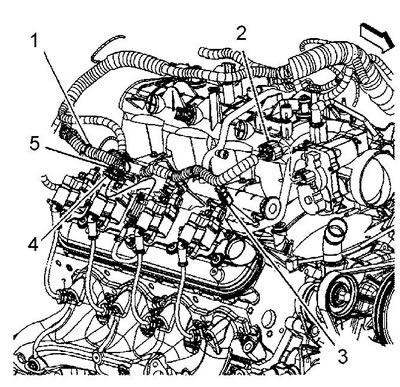

20. Távolítsa el a kábelköteg-csatlakozó tartóját (5).
21. Válassza le a gyújtótekercsek (4), az üzemanyag-befecskendezők (3) és a fojtószelep (2) csatlakozóit.

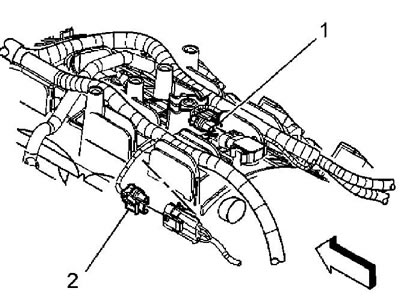

22. Válassza le az abszolút légnyomás-érzékelő (1) és a kopogásérzékelők (2) csatlakozóit.

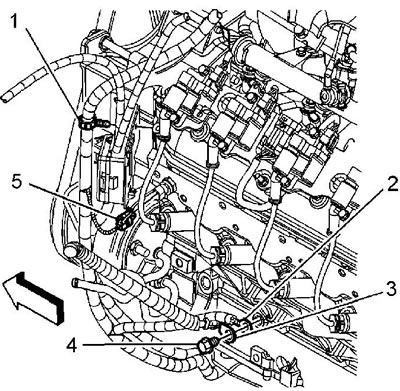

23. Lazítsa meg a földelőkábelek (2) és (3) csavarját (4) a hengerblokk bal oldalán.
24. Távolítsa el a földkábeleket a motorról.
25. Válassza le a hűtőfolyadék hőmérséklet-érzékelő csatlakozóit (5).
26. Lazítsa meg a földelőkábeleket rögzítő csavart (vagy a telepített kábeleket) a blokk jobb hátsó részén. Meghúzási nyomaték 16 Nm.

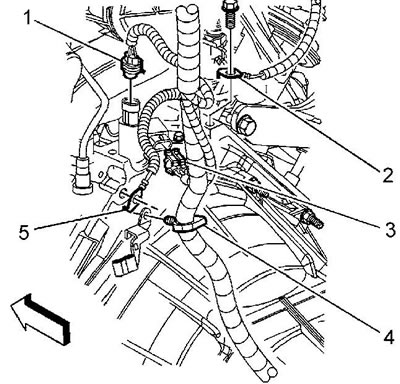

27. Távolítsa el a földkábeleket (2) a motorról.
28. Lazítsa meg a földkábel rögzítőcsavarját (5) az egység bal hátsó oldalán.
29. Távolítsa el a földkábelt a motorról.
30. Kösse le az olajnyomás-érzékelő (1) és a vezérműtengely helyzetérzékelő (3) csatlakozóit.
31. Válassza le az összes huzaltartó kapcsot a motorról.

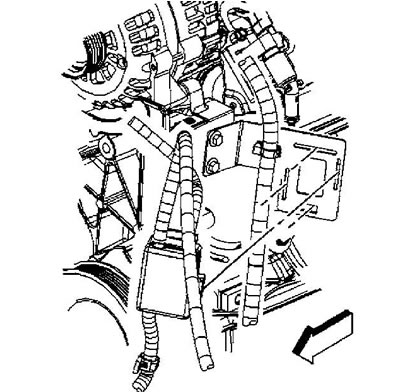

32. Távolítsa el az akkumulátorkábel csatlakozóblokkját a tartójából.

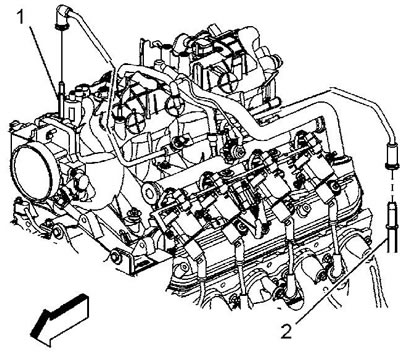

33. Válassza le az üzemanyaggőz-tartály öblítőcsövét a szelepről (1) és a tartály csövéről (2).
34. Válassza le az üzemanyag-vezeték gyorscsatlakozóit.
35. Emelje fel az autót.

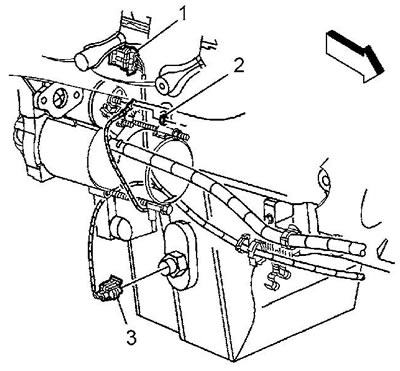

36. Válassza le a főtengely helyzetérzékelő (1), a motorolajszint-érzékelő (3) és a hűtőfolyadék-fűtő csatlakozóit (ha telepítve van).

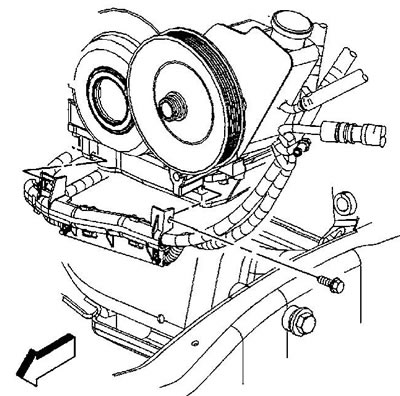

37. Lazítsa meg az akkumulátorkábel-csatorna rögzítőcsavarját. Meghúzási nyomaték 12 Nm.
38. Távolítsa el a kábelcsatorna rögzítőcsapját az olajteknőből.
39. Gyűjtse össze és rögzítse az összes vezetékköteget távol a motortól.
40. Engedje le az autót.

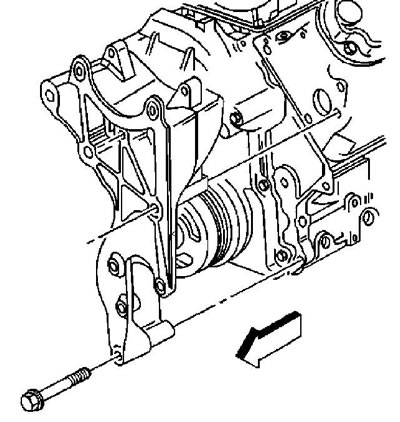

41. Távolítsa el a hátsó csavart, amely a szervokormány-szivattyút a motorblokkhoz rögzíti. Meghúzási nyomaték 50 Nm.
42. Lazítsa meg a generátor tartójának rögzítőcsavarjait. Meghúzási nyomaték 50 Nm.
43. Rögzítse a tartót a motortól távol.

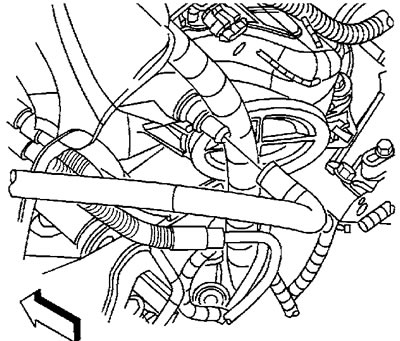

44. Távolítsa el a fékrásegítő vákuumtömlőjét a szívócsatorna szerelvényéről.
45. Ha szükséges a motoremelő horog felszerelése, távolítsa el a gyújtótekercseket.

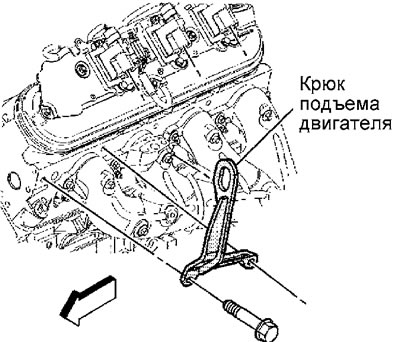

46. Szerelje fel a motoremelő horgokat a hengerfejekre. Húzza meg a rögzítőcsavarokat. Meghúzási nyomaték: M8 csavar 25 Nm; csavar M10 50 Nm.

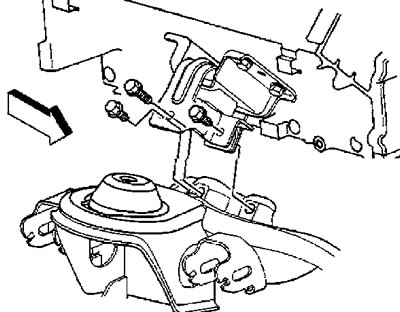

47. Csavarja ki a csavarokat, amelyek a bal és jobb oldali motortartó konzolokat a motorhoz rögzítik.
48. Emelje fel a járművet, és helyezzen biztonsági állványokat a keret alá.

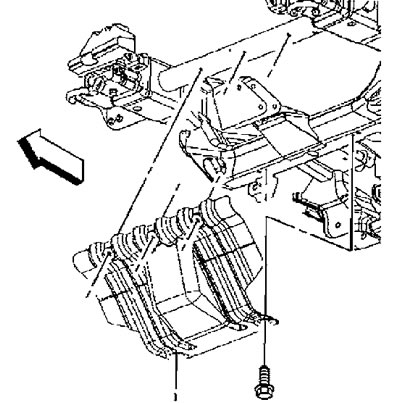

49. Lazítsa meg a motorvédő rögzítőcsavarjait, és vegye le a védőburkolatot. Meghúzási nyomaték 20 Nm.

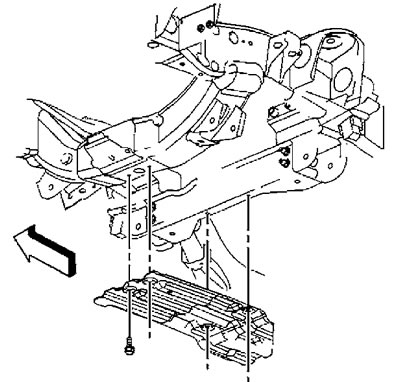

50. Lazítsa meg az olajteknő burkolat rögzítőcsavarjait, és távolítsa el a védőburkolatot (ha telepítve van). Meghúzási nyomaték 20 Nm.
51. Engedje le a motorolajat.
52. Távolítsa el az önindítót.
53. Távolítsa el a katalizátort.

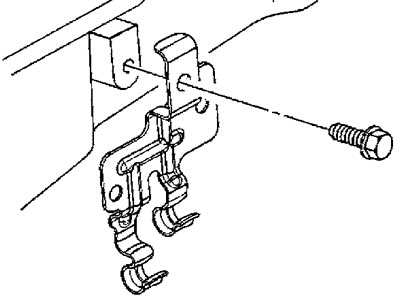

54. Lazítsa meg az akkumulátorkábel tartókapocs rögzítőcsavarját, és távolítsa el a kapcsot. Meghúzási nyomaték 9 Nm.

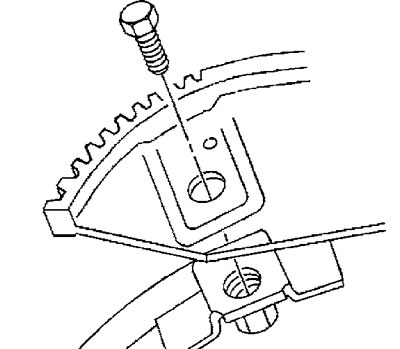

55. Lazítsa meg az automata sebességváltó nyomatékváltóját a meghajtó tengelykapcsolójához rögzítő csavart.

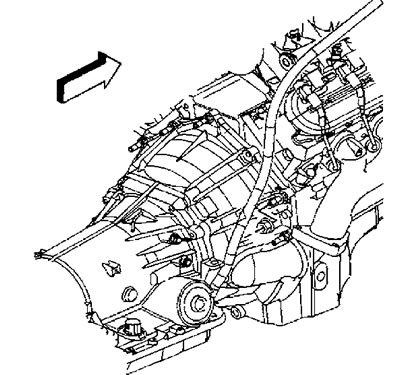

56. Csavarja ki az anyát, amely az automata sebességváltó folyadékszint-mérőpálca csövét rögzíti. Meghúzási nyomaték 18 Nm.

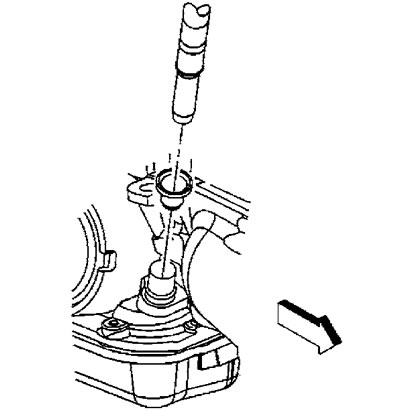

57. Távolítsa el az automata sebességváltó folyadékszintmérő pálca csövét.

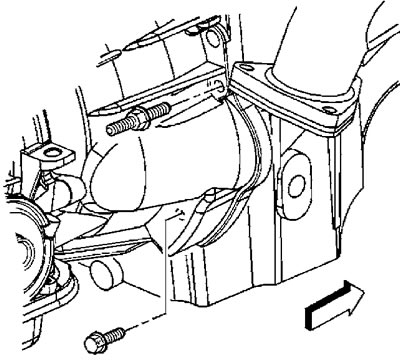

58. 4L60-E automata sebességváltóval szerelt modelleken csavarja ki az automata sebességváltót a jobb oldalon rögzítő csavart és tőcsavart. Meghúzási nyomaték 50 Nm.

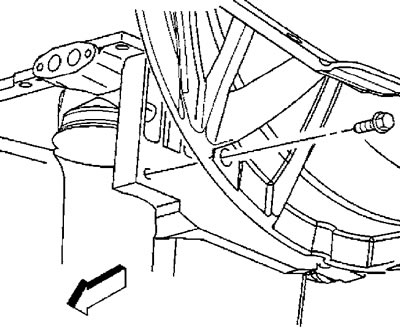

59. A 4L80-E automata sebességváltóval szerelt modelleken csavarja ki a nyomatékváltó burkolatának rögzítőcsavarjait.

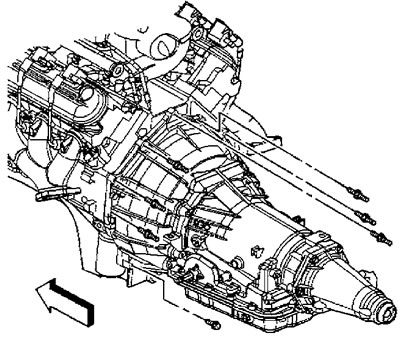

60. Csavarja ki az automata sebességváltó megmaradt rögzítőit. Meghúzási nyomaték 60-63 Nm.
61. Válassza le a motort az automata sebességváltóról. Szerelje be a nyomatékváltó rögzítőjét.
62. Engedje le az autót.
63. Rögzítse a motor emelőkampóit az emelőszerkezet hevedereire.
64. Helyezzen ideiglenes támasztékot az automata sebességváltó alá.
Megjegyzés: A motor felemelésekor ne törje el a MAP érzékelő kapcsokat. A rögzítőelemek sérülése motorvezérlési problémákat okoz.
65. Távolítsa el a motort a járműből.
66. Szerelje fel a motort a szétszerelő állványra.
Telepítéskor:
- Helyezze a motort a motortérbe, és állítsa be a motort és az automata sebességváltót.
- Szerelje be és húzza meg a motortartó csavarjait a motorblokkhoz. Meghúzási nyomaték 65 Nm
- Szerelje be és húzza meg kézzel az automata sebességváltó rögzítőcsavarjait.
- A további beszerelés az eltávolítás fordított sorrendjében történik.
Figyelem
Javítás után a motort tesztelni kell. Ehhez a járműre való felszerelés után hajtsa végre a következő műveleteket:
- Hajtsa végre a motor előkenési eljárását.
- Hajtsa végre a változtatható szelepvezérlési rendszer "oktatási" eljárását (2007 óta gyártott modellek).
- Kapcsolja ki a gyújtásrendszert.
- Fordítsa meg többször kézzel a motort, figyelje a szokatlan zajokat.
- Kapcsolja be a gyújtásrendszert.
- Indítsa be a motort, és figyelje a szokatlan zajokat.
- Ellenőrizze az olajnyomást.
- Állítsa a motort 1000 ford./percre, és melegítse fel üzemi hőmérsékletre.
- Hallgassa meg a szelep mechanizmusának zaját.
- Ellenőrizze a motort, hogy nem szivárog-e műszaki folyadék.
- Állítsa be az olaj és a hűtőfolyadék szintjét.
