Odstráňte kryty zadných kolies (ak je k dispozícii) a uvoľnite matice zadného kolesa.
Umiestnite radiacu páku do neutrálnej polohy.
Zdvihnite vozidlo, uvoľnite matice zadného kolesa a odstráňte zadné kolesá.
Odpojte kábel zadnej parkovacej brzdy od predného kábla.
Odskrutkujte a odstráňte matice s podložkami, odstráňte držiaky upevňujúce zadné lanko k podlahe karosérie.
Odstráňte uvoľňovaciu pružinu lanka prednej parkovacej brzdy.
Odpojte poistnú maticu a nastavovaciu maticu lanka prednej parkovacej brzdy, odstráňte dištančnú objímku a vedenie lanka.
Odpojte brzdové potrubie od brzdovej hadičky, zapojte brzdové potrubie, odstráňte držiak a odpojte brzdovú hadicu od držiaka karosérie.
Uvoľnite maticu skrutky upevňujúcej stojan hnacej páky regulátora tlaku zadnej brzdy k nosníku nápravy, odstráňte skrutku, odpojte stojan a odstráňte puzdrá stojana z konzoly zadnej nápravy.
Uvoľnite matice skrutiek upevňujúcich prírubu hriadeľa vrtule k prírube prevodovky zadnej nápravy a odstráňte skrutky, odpojte prírubu hriadeľa vrtule od príruby prevodovky zadnej nápravy.
Uvoľnite matice upevňovacích skrutiek tlmiča 13 (pozri kresba 4-12) k nosníku zadnej nápravy.
Kresba 4-12. Detaily zadného zavesenia:
1 - brvno;
2 - spodný jarný pohár;
3 - spodná pozdĺžna lišta;
4 - montážna skrutka spodnej tyče;
5 - gumené puzdro závesu;
6 - rozperná objímka;
7 - skrutka;
8 - držiak;
9 - horná pozdĺžna lišta;
10 - prídavná vyrovnávacia pamäť kompresného zdvihu;
11 - Tesnenie hornej pružiny;
12 - nárazník kompresného zdvihu;
13 - zadný tlmič.
Umiestnite stojany pod nosník zadnej nápravy, spustite auto, kým nie sú tlmiče zaťažené, a odstráňte upevňovacie skrutky tlmiča.
Uvoľnite matice skrutiek upevňujúcich priečne 1 a pozdĺžne 3 tyče zadného zavesenia k nosníku zadnej nápravy, odstráňte skrutky, zdvihnite vozidlo, odstráňte pružiny zadného zavesenia a odstráňte zostavu zadnej nápravy. Prácu vykonajú dvaja umelci.
Odskrutkujte montážnu maticu T z nosníka zadnej nápravy, odpojte brzdové potrubie od brzdových valcov a od nosníka zadnej nápravy, na potrubia namontujte technologické zátky, odstráňte zostavu potrubia s ohybnou hadicou.
Inštalácia zadného odpruženia sa vykonáva v opačnom poradí, ako sa demontuje, ale nevykonávajte konečné utiahnutie matíc upevňovacích skrutiek tlmiča a zadných závesných tyčí.
Uťahovací moment:
- upevňovacie matice kolies — 85...95 Nm (8,5...9,5 kgf·m).
Umiestnite auto na výťah, pomocou rúk stlačte 2-3 krát zadné odpruženie, pričom použite zaťaženie 400...500 N (6,5...7,5 kgf) k zadnému nárazníku, nakoniec dotiahnite matice upevňovacích skrutiek tlmiča a zadných závesných tyčí.
Uťahovací moment:
- matice upevňovacích skrutiek tlmiča — 40...60 Nm (4,0...6,0 kgf·m);
- matice na upevňovacie skrutky priečnych a pozdĺžnych tyčí — 70...80 Nm (7,0...8,0 kgf·m).
Skontrolujte hladinu oleja v skrini zadnej nápravy av prípade potreby ju doplňte na normálnu hodnotu. Hladina oleja by mala siahať po spodný okraj plniaceho otvoru.
Odvzdušnite brzdový systém podľa odporúčaní v podkapitole "Odstránenie vzduchu z hydraulického pohonu".
Nastavte parkovaciu brzdu podľa odporúčaní v podkapitole "Nastavenie parkovacej brzdy".
Skontrolujte účinnosť zadných bŕzd v súlade s požiadavkami TI 3100.25100.13062.
V tomto prípade namontujte pružiny rovnakej triedy na zavesenie ako na predné zavesenie. Vo výnimočných prípadoch, ak má predné odpruženie pružiny triedy "A", ale pre zadné odpruženie takéto pružiny neexistujú, je prípustné inštalovať pružiny triedy "B". Ak sú pružiny triedy "B" namontované v prednom zavesení, potom sú v zadnom zavesení nainštalované iba pružiny triedy "B".

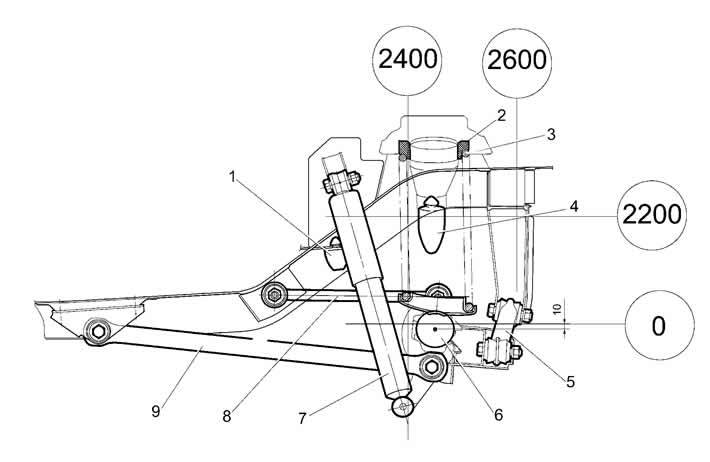

Kresba 4-13. Schéma inštalácie zadného zavesenia:
1 - dodatočná kompresná vyrovnávacia pamäť;
2 - tesnenie hornej pružiny;
3 - pružina;
4 - nárazník kompresného zdvihu;
5 - brvno;
6 - nosník zadnej nápravy;
7 - zadný tlmič;
8 - horná pozdĺžna lišta;
9 - spodná pozdĺžna lišta.
