Obsah: Odstránenie ↧ Inštalácia ↧
Odstránenie
1. Uvoľnite matice kolies, zdvihnite prednú časť vozidla a bezpečne ju pripevnite k stojanom. Zablokujte zadné kolesá, aby ste zabránili skĺznutiu vozidla zo stojanov. Odstráňte kolesá.
2. Ak sa odstraňuje iba jedno rameno riadenia, odpojte iba tento koniec stabilizačnej tyče. Ak sa majú obe páky odstrániť, odpojte oba konce (pozri časť 4).
3. Uvoľnite maticu, ktorá upevňuje čap guľového kĺbu k čapu riadenia, a odskrutkujte uťahovaciu skrutku (pozri ilustráciu).

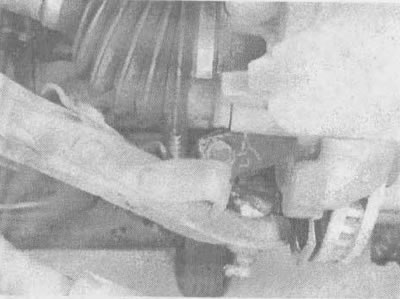

5.3. Pred oddelením spodného ramena predného zavesenia kolies od čapu riadenia odskrutkujte maticu svorkovej skrutky (na tomto obrázku to nie je vidieť) a odskrutkujte spojovací skrutku (označené šípkou)
4. Medzi predné ovládacie rameno a čap riadenia vložte veľké páčidlo alebo skrutkovač a potom zdvihnite guľový čap nahor a odtiahnite ho od čapu riadenia (pozri ilustráciu).

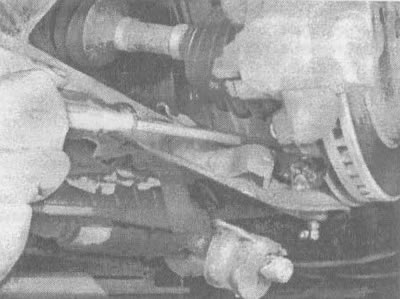

5.4. Ak chcete oddeliť spodné rameno predného zavesenia kolies od čapu riadenia, stlačte ho páčidlom alebo veľkým skrutkovačom
Pozor: Pri demontáži guľového kĺbu z čapu riadenia dávajte pozor, aby ste vnútorný homokinetický kĺb neťahali príliš ďaleko, inak by sa mohol poškodiť.
5. Uvoľnite dve skrutky nápravy predného ramena zavesenia kolies a rameno vyberte (pozri ilustrácie).

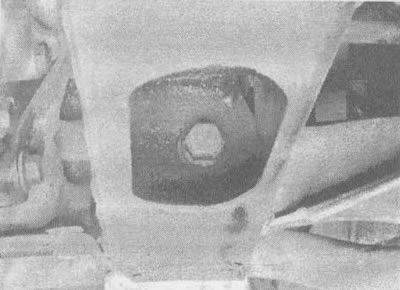

5.5a. Ak chcete oddeliť spodné rameno predného zavesenia kolies od pomocného rámu, odskrutkujte maticu spodného ramena (nie je to tu zobrazené) a odstráňte skrutku (označené šípkou)... |

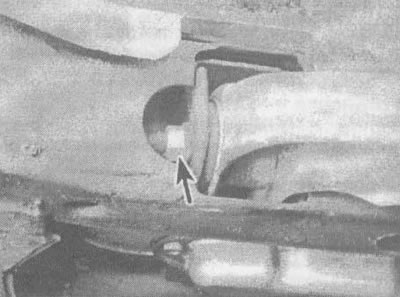

5.5b....a matica nápravy (označené šípkou) a odstráňte skrutku (táto ilustrácia zobrazuje časť skrutky so závitmi) |
6. Puzdrá predných závesných ramien sú vymeniteľné, ale ich výmena si vyžaduje špeciálne nástroje a skúsenosti. Starostlivo skontrolujte puzdrá, či nie sú stvrdnuté, opotrebované a prasknuté. Ak sú na páke známky opotrebovania alebo starnutia, odneste ju do servisu alebo opravovne.
Inštalácia
7. Umiestnite rameno zavesenia kolies do podpery zavesenia kolies a vložte skrutky nápravy. Skrutky zatiaľ neuťahujte.
8. Vložte čap guľového kĺbu do čapu riadenia, vložte novú skrutku a maticu a utiahnite maticu na krútiaci moment uvedený v špecifikáciách v tejto kapitole.
9. Umiestnite zdvihák pod guľový kĺb a zdvíhajte ho, kým sa vozidlo nezdvihne zo stojana. Utiahnite skrutky nápravy ramena riadenia na krútiaci moment uvedený v špecifikáciách v tejto kapitole.
10. Pripojte stabilizátor (pozri časť 4).
11. Nainštalujte koleso a spustite vozidlo. Utiahnite matice kolesa na krútiaci moment uvedený v kapitola 1.
12. Odvezte vozidlo do servisu alebo dielne na kontrolu geometrie kolies, aby skontrolovali geometriu predných kolies a v prípade potreby ju upravili.
[Materiál bol vytvorený na základe informácií z webovej stránky: CHEVYMAN.RU]
