Змест: Зняцце ↧ Ўстаноўка ↧
Зняцце
1. Прыслабце гайкі кола, падніміце дамкратам аўтамабіль і ўсталюеце адмысловыя апоры. Зніміце кола.
2. Зніміце ахоўную панэль, размешчаную з боку дна аўтамабіля (гл. раздзел 11).
3. Паддзеньце і зніміце каўпачок ступіцах (гл. ілюстрацыю).

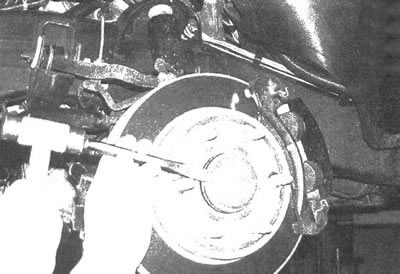

12.3. Каб збіць каўпачок са ступіцах, неабходна скарыстацца малатком і зубілам
4. Адкруціце гайку ступіцы/прываднага вала, якую можна выкінуць пасля гэтага. Заклінуйце паміж шпількамі кола манціроўку, каб прадухіліць пракручванне ступіцы (гл. ілюстрацыю). Таксама можна заблакаваць ступицу, прасунуўшы доўгі бародак або адвёртку ў акенца суппорта і увёўшы прыладу ў лопасці астуджэння дыска.

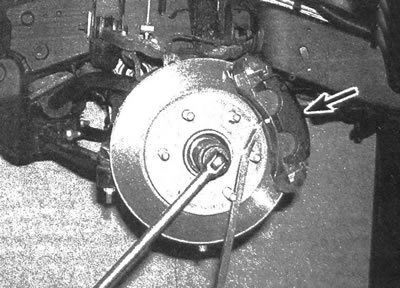

12.4. Заклінуйце паміж шпількамі кола манціроўку, каб прадухіліць проворачивание ступицы: таксама можна заблакаваць ступицу, прасунуўшы адвёртку ў акенца (адзначана стрэлкай) і увёўшы інструмент у лопасці астуджэння дыска
Папярэджанне: гайка ступицы не падлягае паўторнай усталёўцы. Пры ўсталёўцы прываднага вала неабходна ўсталяваць новую гайку.
5. Адлучыце раз'ём датчыка хуткасці кола і вызваліце провад з трымальнікаў. Выкруціце ніт трымальніка тармазнога шланга, размешчаны ў месцы злучэння металічнай тармазной трубкі і элемента рамы (гл. раздзел 9).
6. Зніміце амартызатар (гл. раздзел 10).
7. Зніміце паваротны кулак (гл. раздзел 10), выцягнуўшы пры гэтым выступ прываднага вала з калодкі.
Заўвага: калі выступ прываднага вала затрымаўся ў ступіцах, выбіце яго, скарыстаўшыся малатком і медным бародкам. Калі пры гэтым не адбудзецца адлучэнне вала, скарыстайцеся здымнікам.
8. Скарыстаўшыся малатком і медным бародкам,адлучыце ўнутраны канец прываднага вала ад дыферэнцыяла або прамежкавага вала. Прыстаўце бародак да корпуса ўнутранага Шрус прываднага вала. Прыкладзяце дастатковы высілак для адлучэння стопорного кольцы, размешчанага на ўнутраным канцы прываднага вала ад дыферэнцыяла ці прамежкавага вала. Адлучыце прывадны вал ад дыферэнцыяла.
Ўстаноўка
9. Устаноўка вырабляецца ў зваротнай паслядоўнасці зняцця, з выкананнем наступнага.
10. Перад усталёўкай прываднага вала вышмаруйце вонкавы шлицевый выступ універсальнай змазкай.
11. Усталюйце новую гайку ступицы/прываднага вала і зацягніце яе з патрабаваным момантам.
12. Зацягніце крапяжы элементаў падвескі з момантамі, значэнне якіх прыведзена ў чале 10.
13. Зацягніце гайкі кола з момантам, значэнне якога прыведзена ў спецыфікацыях кіраўніка 1.
