Nagy energiájú gyújtású (HEI) rendszer
1. Válassza le a kábelt az akkumulátor negatív pólusáról.
Vizsgálat
2. Ellenőrizze a gyújtótekercset szakadás és testzárlat szempontjából az alábbi három ohmmérős teszt elvégzésével (lásd az ábrát).

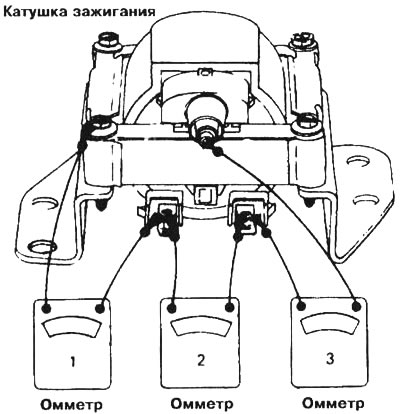

7.2 A gyújtótekercs ellenőrzéséhez végezze el a következő három tesztet ohmmérővel: 1 - amikor az ohmmérőt nagy ellenállások mérésére állítjuk be, a készülék nyílának a "végtelenre" kell mutatnia, 2 - amikor az ohmmérőt alacsony ellenállások mérésére állítjuk be, a készülék nyílának a nullához közeli értékre kell mutatnia, 3 - amikor az ohmmérőt nagy ellenállások mérésére állítjuk be, a készülék nyílának nem szabad a "végtelenre" mutatnia. Ha a készülék leolvasásai eltérnek a fent megadottaktól, a tekercset ki kell cserélni
3. Állítsa az ohmmérőt a nagy ellenállás skálájára, és csatlakoztassa a vezetékeket az ábrán látható módon (lásd az N1 ellenőrzést a 7.2. ábrán). Az ohmmérőnek nagyon magas ellenállásértéket, vagy akár "végtelent" kell mutatnia. Ha a mérések eltérőek, cserélje ki a tekercset.
4. Állítsa az ohmmérőt az alacsony ellenállás skálájára, és csatlakoztassa a csatlakozóit az ábrán látható módon (lásd az N₂ ellenőrzést a 7.2. ábrán). Az ohmmérőnek nagyon alacsony ellenállásértéket kell mutatnia, akár nullát is. Ha más értékeket mutat, cserélje ki a tekercset.
5. Állítsa az ohmmérőt a nagy ellenállás skálájára, és csatlakoztassa a vezetékeket az ábrán látható módon (lásd az N3 ellenőrzést a 7.2. ábrán). Az ohmmérőnek nem szabad "végtelent" mutatnia. Ha a mért ellenállás "végtelen", cserélje ki a tekercset.
Eltávolítás
6. Válassza le a nagyfeszültségű vezetéket és mindkét elektromos csatlakozót a gyújtótekercsről.
7. Csavarja le az anyákat (lásd az ábrát), távolítsa el a gyújtótekercset a motorról.

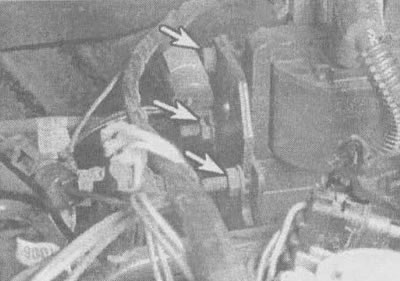

7.7. Gyújtótekercs rögzítőcsavarjainak helye (nyilakkal jelölve) 3,1 literes motoron
Telepítés
8. A gyújtótekercs beszerelését fordított sorrendben végezzük.
Közvetlen gyújtású rendszer (DIS)
Vizsgálat
9. Először tekintse át a 6. szakaszt, és végezze el az ott leírt gyújtásrendszer-ellenőrzéseket.
10. Ohmmérővel mérje meg az egyes tekercsek szekunder tekercsének ellenállását (lásd az ábrát). A névleges ellenállási értékeket az ebben a fejezetben megadott műszaki adatok tartalmazzák.

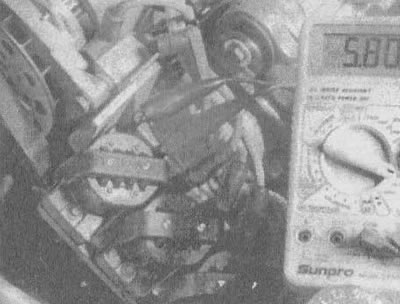

7.10 Mérje meg az egyes gyújtótekercsek szekunder tekercsének ellenállását
11. Ezután mérje meg az egyes gyújtótekercsek primer tekercsének ellenállását (lásd az ábrát). A névleges ellenállási értékeket az ebben a fejezetben megadott műszaki adatok tartalmazzák.

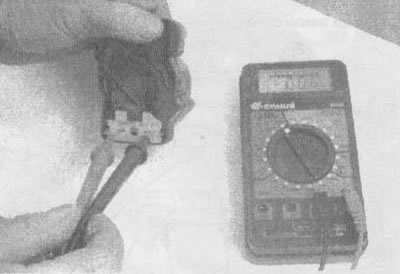

7.11 Mérje meg az egyes gyújtótekercsek primer tekercsének ellenállását
Csere
12. Válassza le a kábelt az akkumulátor negatív pólusáról.
13. Válasszuk le az összes elektromos érintkezőt a készülékről.
14. Ha a nagyfeszültségű vezetékek nincsenek számozva, számozza meg őket, és válassza le a tekercsekről (lásd az ábrát).

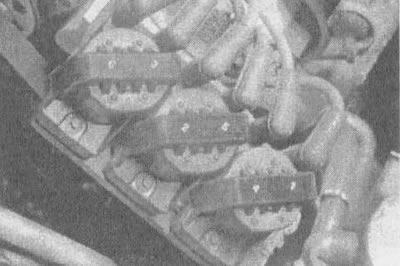

7.14. Minden nagyfeszültségű vezetéknek saját száma van, amely a gyújtótekercs tetejére van bélyegezve
15. Lazítsa meg a csavarokat, és vegye ki a tekercseket és a gyújtóegységet a járműből (lásd az ábrát).

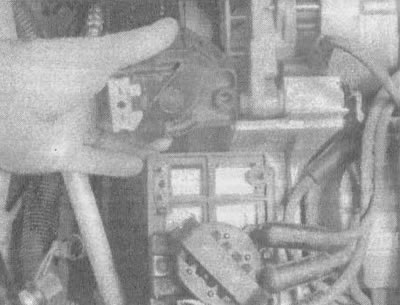

7.15. Óvatosan távolítsa el a tekercseket a gyújtóegységből
16. A csavarok kicsavarása után válassza le a gyújtótekercseket a blokkról (lásd a 7.14. ábrát).
17. A telepítés fordított sorrendben történik.
18. A gyújtótekercsek beszerelésekor ügyeljen arra, hogy a csatlakozóik megfelelően legyenek csatlakoztatva.
