1. Válassza le a kábelt az akkumulátor negatív pólusáról.
2. Távolítsa el az elosztófedelet és a forgórészt.
3. Szerelje le a gyújtáselosztót a motorról (lásd a 8. szakaszt).
4. Válassza le az érzékelő vezetékeit a gyújtásegységről.
Vizsgálat
5. Csatlakoztassa az ohmmérő egyik vezetékét az érzékelő csatlakozójához, a másikat pedig a földhöz, az ábrán látható módon. A vezetékek szakadásának ellenőrzéséhez hajlítsa meg őket kézzel. Az ohmmérőnek mindig "végtelent" kell mutatnia. Ha nem, akkor az érzékelő hibás, és ki kell cserélni.

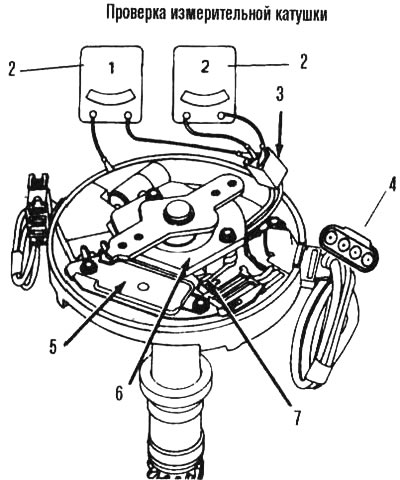

10.5. Az NE rendszer gyújtáselosztóján lévő érzékelő ellenőrzése! (3,1 literes motorokhoz): 2 - ohmmérő, 3 - a gyújtóegységről leválasztott érzékelő csatlakozók, 4 - 4 tűs csatlakozó, 5 - gyújtóegység, 6 - érzékelő, 7 - "P" érintkező
6. Csatlakoztassa az ohmmérő vezetékeit az érzékelő csatlakozóin lévő csatlakozókhoz. A vezetékek szakadásának ellenőrzéséhez hajlítsa meg őket kézzel. A vezetékek hajlításakor az ohmmérőnek állandó ellenállásértéket kell mutatnia 500 és 1500 ohm között. Ha ez nem így van, akkor az érzékelő hibás, és ki kell cserélni.
Csere
7. Távolítsa el a rugót az elosztótengelyről.
8. Jelölje meg az elosztó meghajtását és tengelyét, hogy könnyen vissza lehessen szerelni ugyanabba a pozícióba.
9. Óvatosan helyezze a gyújtáselosztót egy fadarabra, és kalapáccsal és lyukasztóval üsse ki a csapot az elosztó tengelyéből és a fogaskerékből (lásd az illusztrációkat).

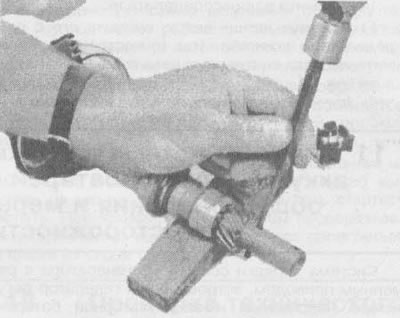

10.9a. Az érzékelő eltávolításához helyezze az elosztótengelyt egy fadarabra, és egy lyukasztóval és kalapáccsal üsse ki a csapot

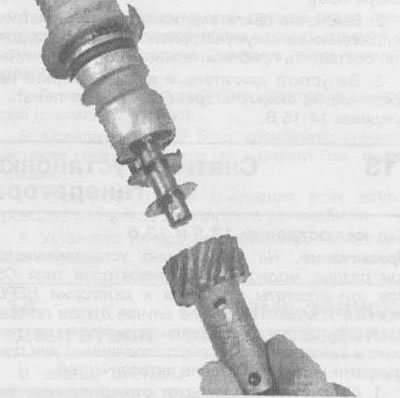

10.9b. Szerelje le a hajtott fogaskereket a távtartó alátétekkel együtt a tengely szegnyeregéről, ügyelve az alátétek eltávolításának sorrendjére
10. Távolítsa el az elosztótengelyt.

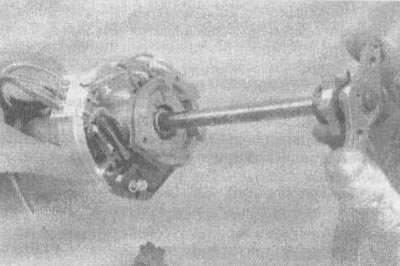

10.10. Távolítsa el a tengelyt a gyújtáselosztóról
11. Húzza felfelé az érzékelőt, és vegye le a gyújtáselosztóról (lásd az ábrát). Ne feledkezzen meg arról a sorrendről, amelyben ezeket az alkatrészeket eltávolították.

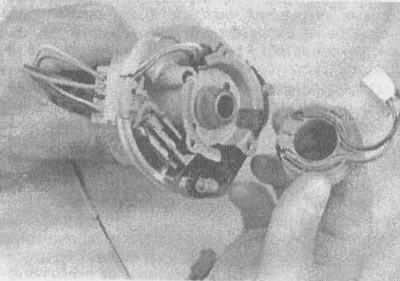

10.11 A 3,1 literes motor gyújtáselosztójáról az érzékelő eltávolításához csavarja le a csavarokat a pólusdarabokról, és húzza fel a tekercset
12. Az összeszerelés fordított sorrendben történik.
