Demontare și instalare scutului de frână cu tambur din spate (Chevrolet Aveo T200)

Demontarea

1. Ridicați și asigurați vehiculul.

2. Scoateți componentele plăcuței de frână, inclusiv îndepărtarea completă a frânei de parcare și a dispozitivului de fixare.

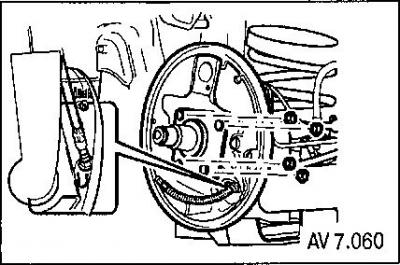

3. Scoateți piulițele care fixează butucul roții de scutul de sprijin.

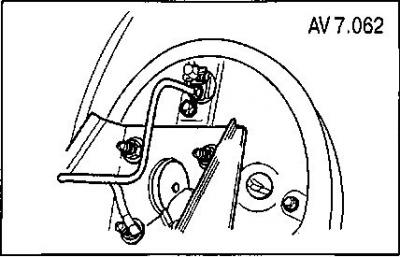

4. Scoateți conducta de frână și închideți orificiul din conducta de frână pentru a preveni scurgerea lichidului și pătrunderea murdăriei în interior.

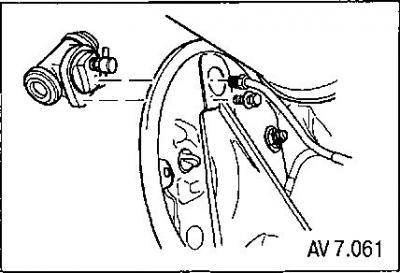

5. Scoateți cilindrul roții.

6. Scoateți butucii roților.

7. Pentru vehiculele cu ABS, deconectați firul care merge la senzorul de viteză a roții.

8. Separați placa suport și garnitura.

Instalare

1. Instalați scutul de frână împreună cu o garnitură nouă pe butucul roții. (Butucul prezentat este pentru un vehicul cu ABS.)



2. Montați întregul butuc al roții cu scutul de frână pe flanșa pârghiei. Pentru vehiculele cu ABS, strângeți piulițele și conectați senzorul de viteză a roții.

3. Strângeți piulițele care fixează scutul de frână cu butucul roții pe puntea spate la un cuplu de 28 Nm.



4. Montați cilindrul roții de frână pe placa suport.

5. Conectați conducta de frână și strângeți la 16 Nm.

6. Montați componentele frânei.

7. Cu ajutorul clemei, instalați cablul frânei de mână, conectând cablul la pârghia de antrenare manuală a sabotului.

8. Aerizați frânele.

9. Coborâți vehiculul.
