A készülék jellemzői
A hengerblokk fő méreteit a 2-30. ábra mutatja.

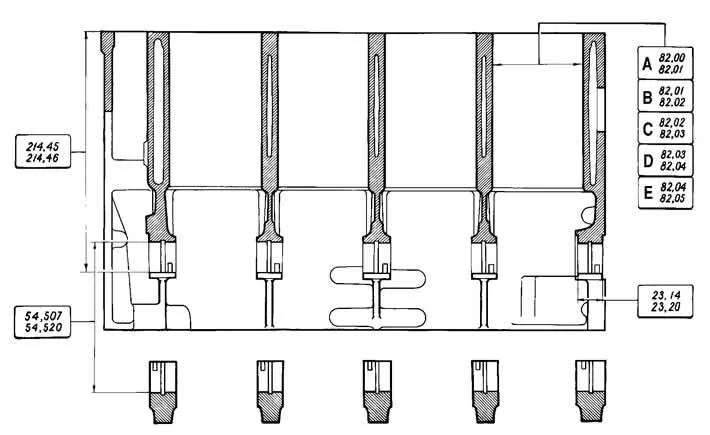

2-30. A hengerblokk fő méretei.
A hengerblokk speciális alacsony ötvözetű öntöttvasból van öntve. A hengerátmérők öt osztályba vannak osztva, 0,01 mm-es intervallumokkal, amelyeket A, B, C, D, E betűk jelölnek. A hengerosztály a hengerblokk alsó síkjára van felvéve (2-31).

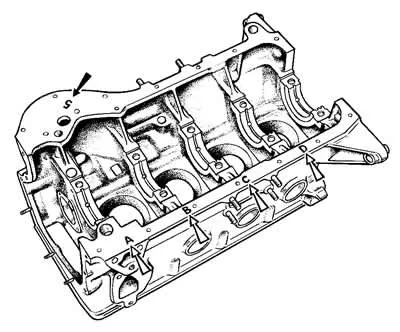

2-31. A henger méretosztályának jelölése a blokkon.
Lehetőség van hengerek fúrására javítódugattyúkhoz, amelyek átmérője 0,4 és 0,8 mm-rel megnövelt.
A fő csapágyfedelek egy egységként vannak megmunkálva a hengertömbbel. Ezért nem cserélhetők fel, és a külső felületükön jelek vannak, amelyek megkülönböztetik őket (lásd a 2-19. ábrát).
Műszaki állapot ellenőrzés és javítás
Vizsgálat. Alaposan mossa le a hengerblokkot és tisztítsa meg az olajjáratokat. Fújás és sűrített levegővel való szárítás után ellenőrizze a hengerblokkot. Repedések a csapágyakban vagy a hengerblokk egyéb helyein nem megengedettek.
Ha felmerül a gyanú, hogy hűtőfolyadék került a forgattyúházba, akkor ellenőrizze a hengerblokk tömítettségét egy speciális állványon. Ehhez a hengerblokk hűtőköpenyének nyílásainak lezárása után szivattyúzzunk bele szobahőmérsékletű vizet 0,3 MPa (3 kgf/cm²) nyomással. Két percen belül nem szivároghat víz a hengerblokkból.
Ha olaj kerül a hűtőfolyadékba, akkor a motor teljes szétszerelése nélkül ellenőrizze, hogy nincsenek-e repedések a hengerblokkban az olajcsatorna területein. Ehhez engedje le a hűtőfolyadékot a hűtőrendszerből, vegye le a hengerfejet, töltse fel vízzel a hengerblokk hűtőköpenyét, és sűrített levegővel táplálja a hengerblokk függőleges olajcsatornáját. Ha légbuborékok jelennek meg a hűtőköpenyt megtöltő vízben, cserélje ki a hengerblokkot.
Ellenőrizze a hengerblokk-fej csatlakozás síkját egy vonalzó és egy hézagmérő segítségével. A vonalzót a sík átlói mentén és középen hosszirányban és keresztben kell felszerelni. A síkosság tűrése nem lehet több 0,1 mm-nél.
Henger javítás. Ellenőrizze, hogy a henger kopása meghaladja-e a 0,15 mm-es maximálisan megengedett értéket.
A henger átmérőjét furatmérővel mérjük (2-32) négy zónában, a motorra hosszirányban és keresztirányban egyaránt (2-33 ábra). A furatmérő nullára állítására mikrométert használnak.

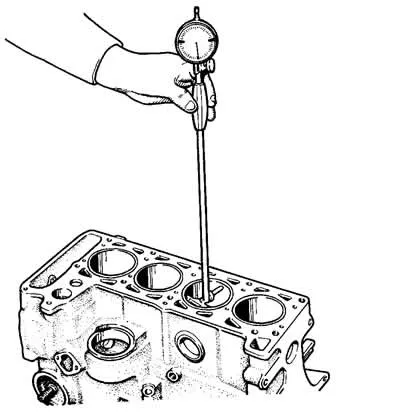

2-32. Mérőhengerek furatmérővel:

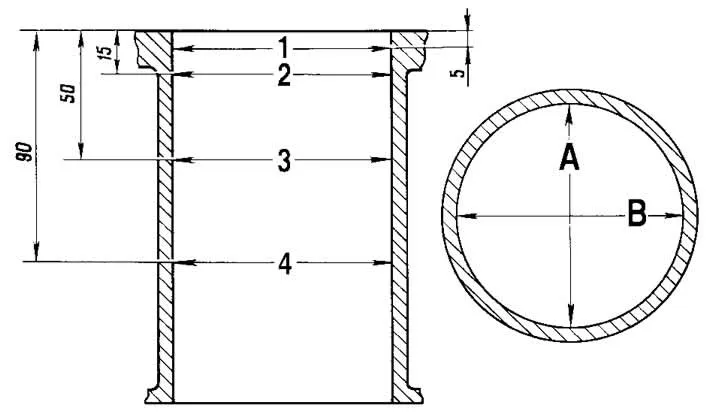

2-33 ábra. Henger mérési diagram:
A és B a mérési irány;
1, 2, 3 és 4 az övszámok.
Az 1. szíjzónában a hengerek gyakorlatilag nem kopottak. Ezért az első és a többi heveder mérési különbsége alapján meg lehet ítélni a hengerek kopását.
Ha a maximális kopási érték nagyobb, mint 0,15 mm, fúrja ki a hengereket a legközelebbi javítási méretig, hagyjon 0,03 mm ráhagyást az átmérőn a hónoláshoz. Ezután csiszolja meg a hengereket olyan átmérővel, hogy a kiválasztott javítódugattyú beszerelésekor a számított hézag a henger és a henger között 0,025-0,045 mm legyen.
