Радове изводимо следећим редоследом.
1. Уклоните склоп погона (види горе).

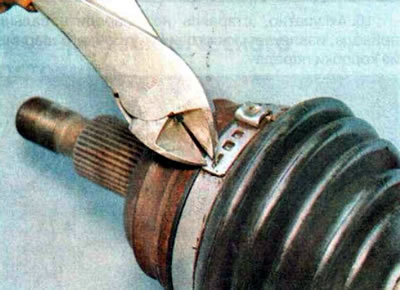

2. Користећи бочне секаче, одсеците браву велике стезаљке...

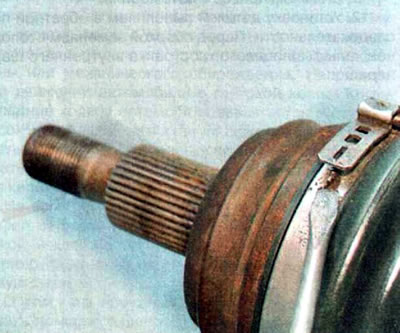

...и користећи одвијач са прорезом, ослобађамо крај стезаљке из захвата.

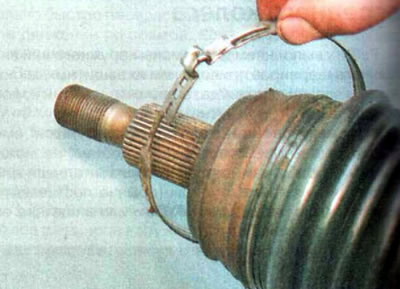

3. Уклоните велику стезаљку.

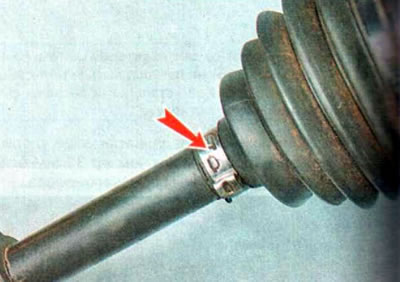

4. На исти начин уклоните малу стезаљку заштитног поклопца спољне шарке.
5. Причврстите погонско вратило у шкрипцу. Заштитни поклопац померамо дуж осовине са кућишта спољашње шарке (или га одсецамо ножем).
Упозорење! Ако ће се спој поново користити, немојте ударати сепаратор или кућиште споја током следећег поступка.

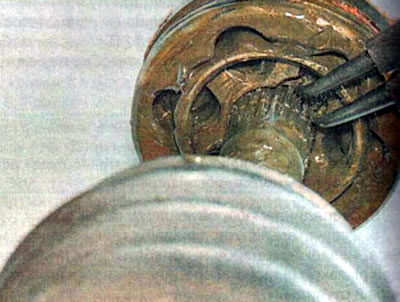

6. Користећи клешта за осигураче, олабавите осигурач и уклоните спољни зглоб са вратила.

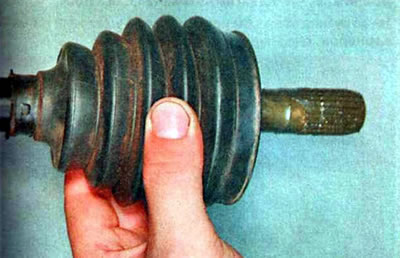

7. Скините поклопац са вратила (или уклоните његове остатке).

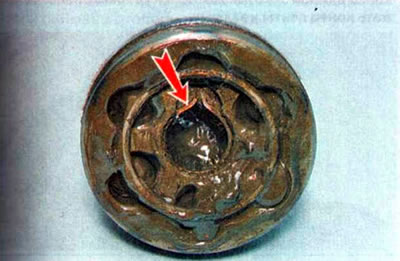

8. Уклоните задржавајући прстен.
9. Оперите спој у керозину, обришите чистом крпом и оставите да се осуши.
10. Да бисте избегли оштећење новог поклопца током монтаже, обмотајте жлебове вратила траком или изолационом траком. На вратило смо ставили стезаљку малог пречника и заштитни поклопац, померајући их према центру вратила.
Препорука.

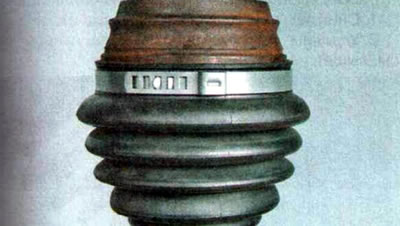

- Стезаљке за монтажу поклопца се инсталирају узимајући у обзир смер ротације погона. Спољни крај стезаљки мора бити усмерен у смеру супротном од ротације погона када се возило креће напред. Фотографија приказује исправан положај стезаљки на спољашњем зглобу левог погона.
- На погону на десни точак, крајеви стезаљки треба да буду усмерени у супротном смеру.
- Не користите уклоњени осигуравајући прстен за постављање споја.
11. Уградите нови осигуравајући прстен у спој.
12. Уклоните изолациону траку и премажите жлебове вратила танким слојем масти за ЦВ зглобове.
13. Користећи извлакач, раширите осигуравајући прстен и поставите шарку на крај вратила са жлебовима. Ово осигурава да је осигуравајући прстен ушао у жлеб вратила.
14. Напуните зглоб машћу за ЦВ зглоб. Преосталу маст ставите у манжетну зглоба.

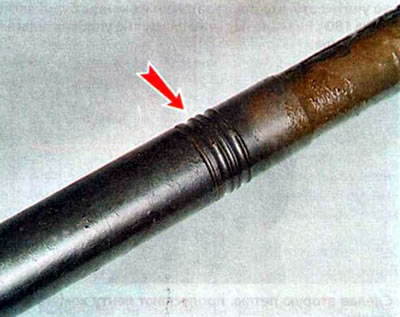

15. Померите заштитни поклопац према шарниру тако да велики заптивни појас заштитног поклопца буде потпуно постављен на кућиште шарнира, а мали заптивни појас се налази на прстенастим жлебовима вратила.
Напомена: Правилно постављен поклопац треба да покрива прстенасте жлебове на вратилу, осим спољашњег који се налази са стране унутрашњег шарнира.

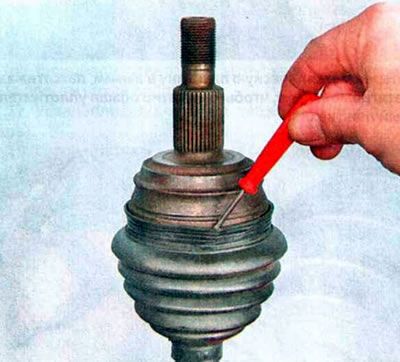

16. Подизањем заптивног појаса великог пречника помоћу прорезаног одвијача, испуштамо вишак ваздуха из унутрашње шупљине поклопца.
17. Причврстите заштитни поклопац стезаљкама.
Коментар.

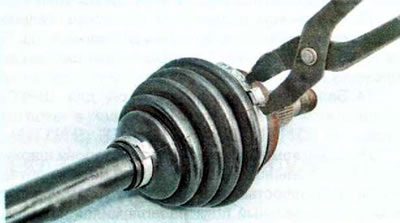

- Стеге са бравом се затежу помоћу посебних клешта за монтажу стезаљки.

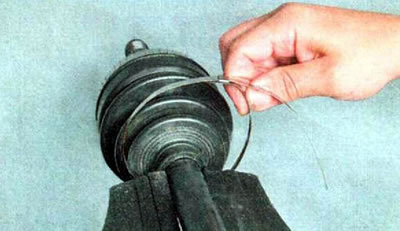

- Приликом коришћења стезаљки за траку, потребно је узети у обзир да ће након затезања њихови крајеви бити савијени за 180°. Прво, ставите стезаљку на заптивни појас поклопца.

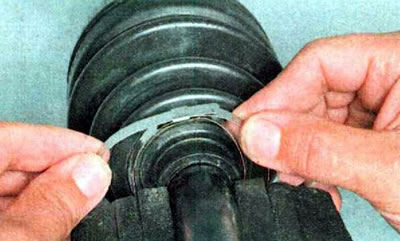

- Након што сте направили другу петљу, провуците стезну траку кроз стезаљку.

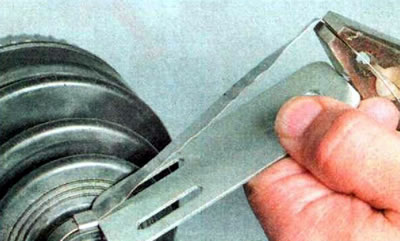

- Након што поставите металну плочу на стезаљку, користите клешта да затегнете стезаљку тако да чврсто притисне заптивни појас поклопца.
- Препоручљиво је да се следеће две операције изведу са асистентом како се стезаљка не би олабавила.

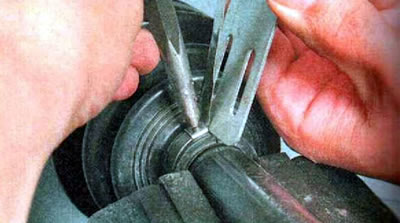

- Без отпуштања стезаљке, савијте траку на стезаљци за 90° и помоћу централног пробијача направите удубљење и притисните стезаљку.

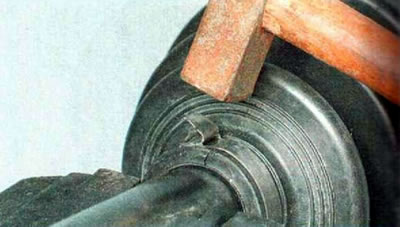

- Користите бочне секаче да одсечете вишак траке са стезаљке, остављајући крај дужине 5-10 мм и лаганим ударцима чекића притисните крај траке на стезаљку.
18. Инсталирајте погон на аутомобил.
